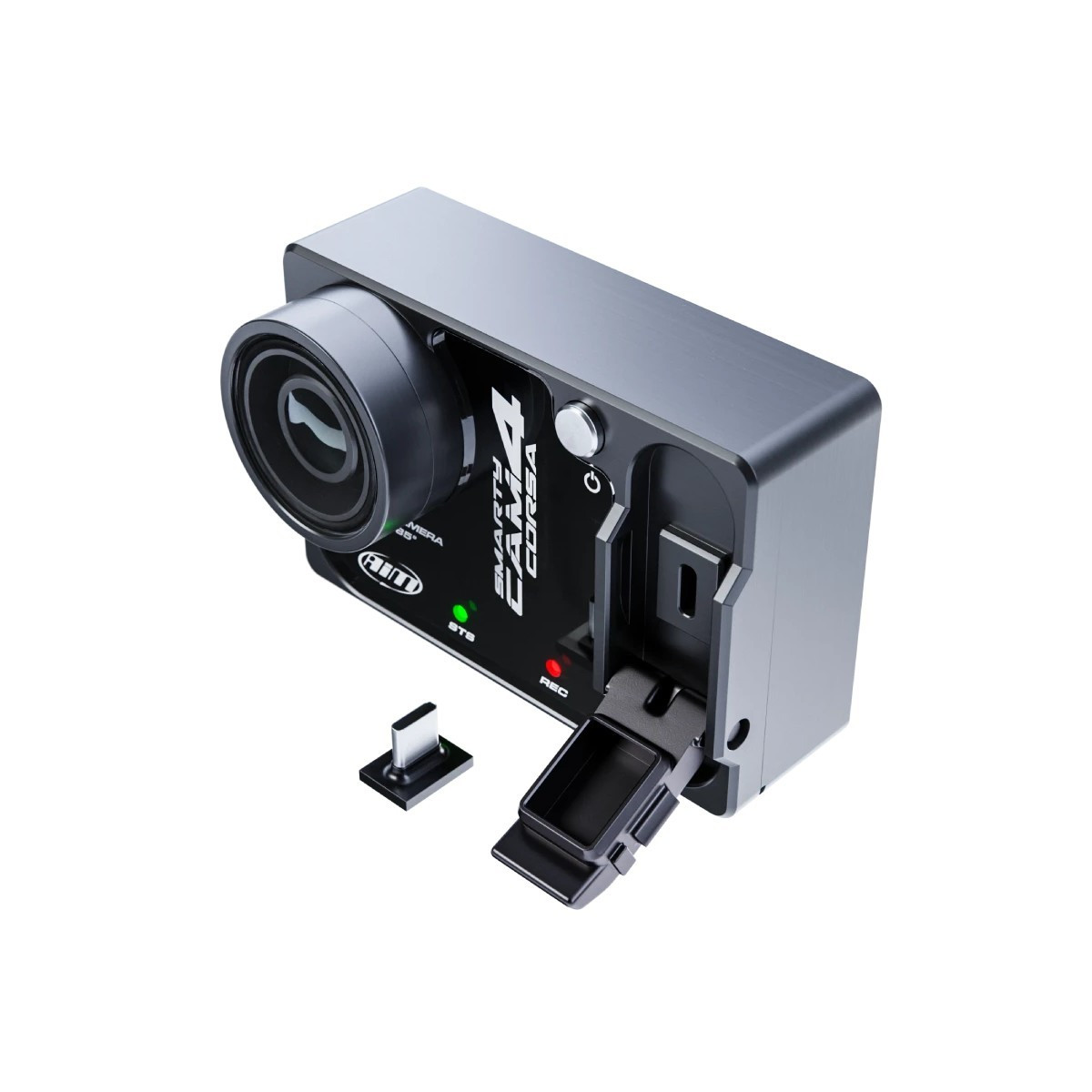

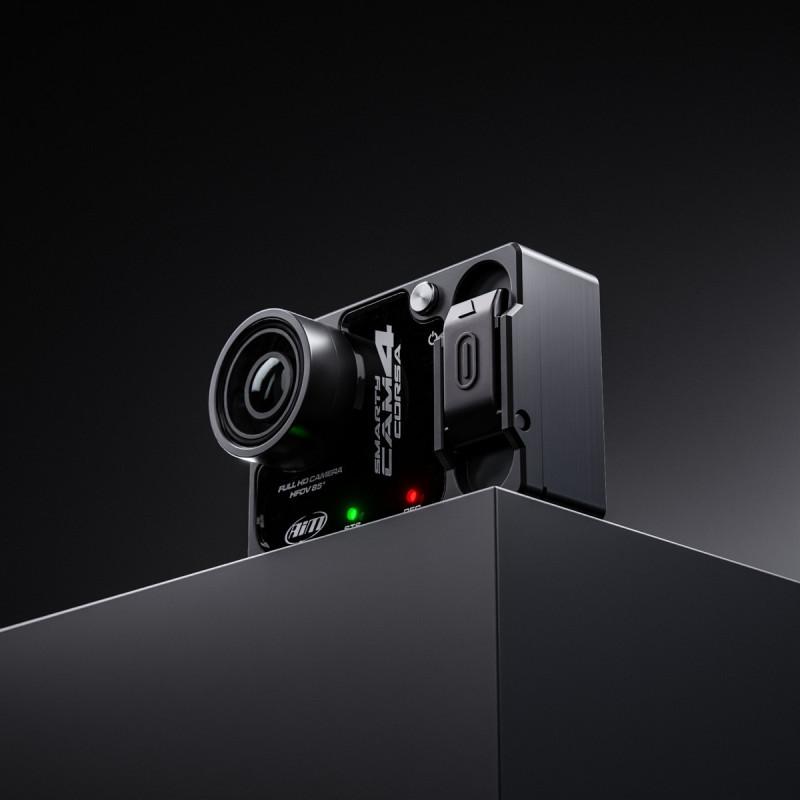

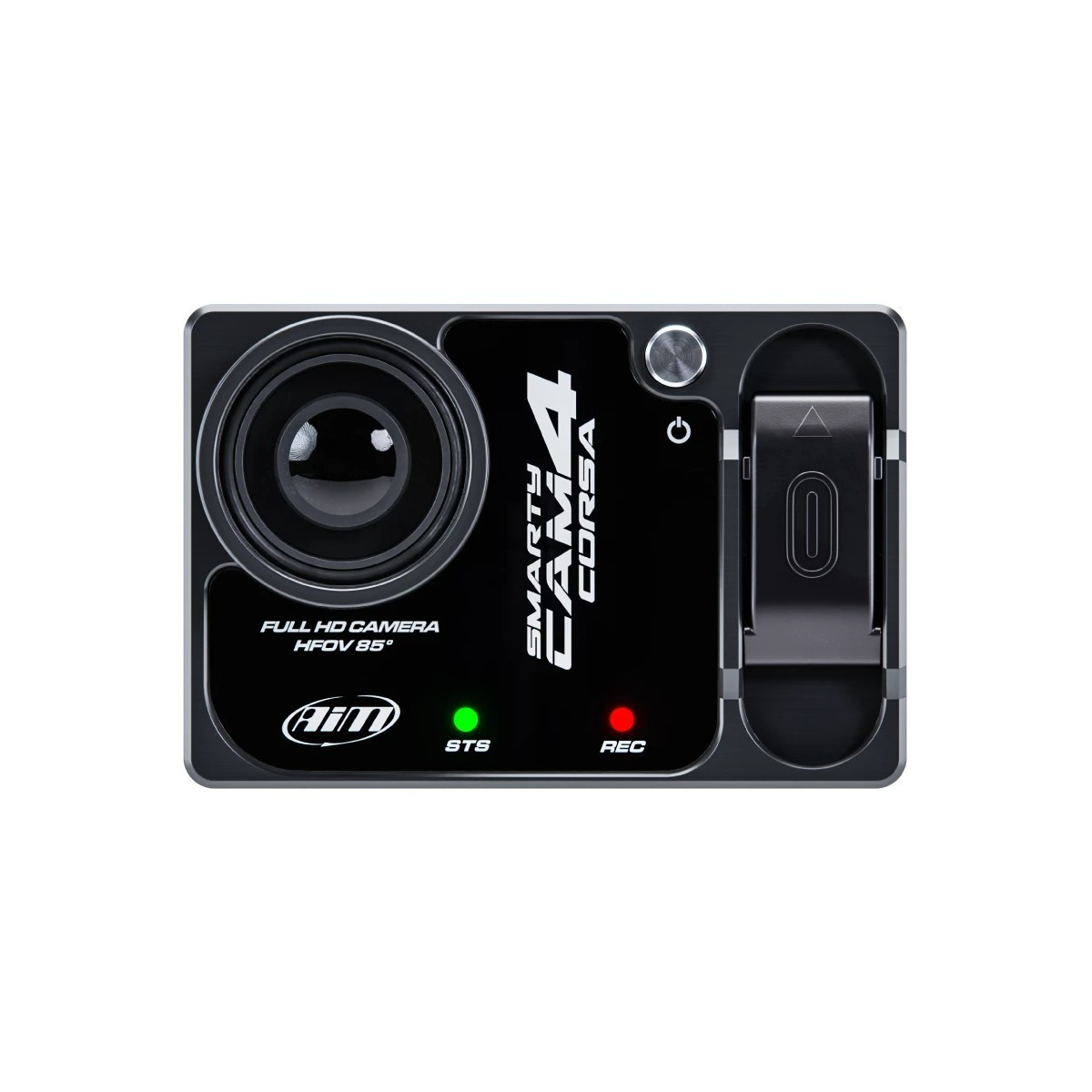

Telecamera di bordo AIM SmartyCam 4 Corsa Full HD con acquisizione dati

La SmartyCam 4 Corsa di AIM è una telecamera di bordo con acquisizione dati progettata appositamente per l’automobilismo sportivo. Sostituisce la SmartyCam 3 Corsa e introduce una nuova generazione di componenti e funzionalità per migliorare la registrazione video, l’acquisizione dei dati e l’analisi delle sessioni.

Più di una semplice telecamera di bordo, la SmartyCam 4 Corsa combina video Full HD, data logger e sovrapposizione dei dati in tempo reale. Le immagini della pista e le informazioni provenienti dal veicolo vengono registrate e sincronizzate per offrire un vero e proprio strumento di analisi della guida e delle prestazioni.

Una nuova generazione di SmartyCam Corsa

La SmartyCam 4 Corsa succede alla SmartyCam 3 Corsa con diverse evoluzioni tecniche. Beneficia in particolare di un sensore Sony CMOS da 12 MP, di una nuova elaborazione dell’immagine con stabilizzazione elletronica e di un sistema di registrazione che consente di riunire il video e i dati in un unico file.

Questa quarta generazione mantiene quindi il principio che contraddistingue le telecamere AIM: registrare una sessione integrando direttamente nel video i dati del veicolo e della guida.

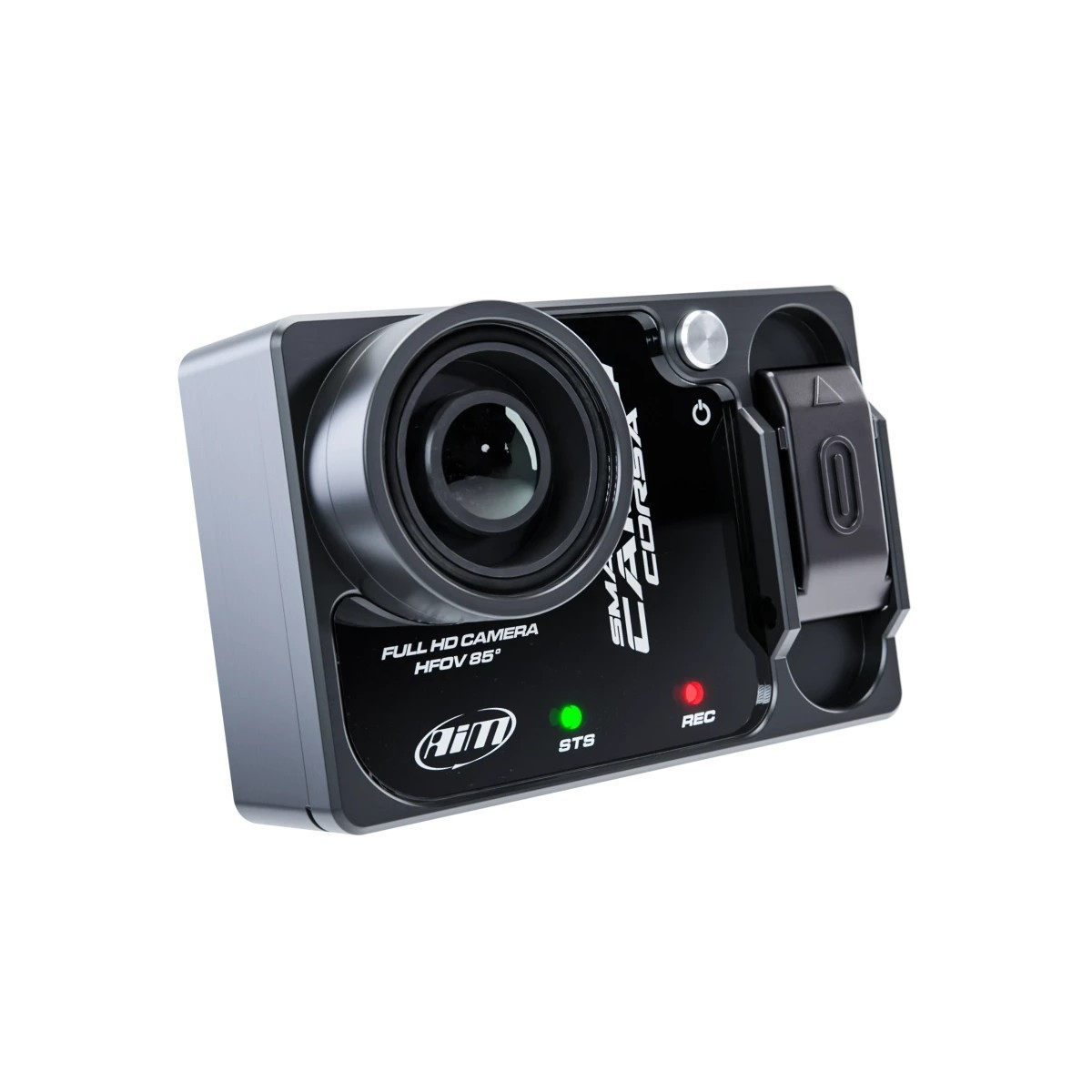

Video Full HD con obiettivo da 85°

La SmartyCam 4 Corsa registra in Full HD 1920 x 1080 a 30 o 60 fotogrammi al secondo con compressione H.264 o H.265. Il suo obiettivo a bassa distorsione da 85° offre un campo visivo adatto all’uso a bordo in competizione.

Il suo sensore CMOS Sony da 12 megapixel è abbinato a una stabilizzazione elletronica LSI Sony. L’elaborazione dell’immagine contribuisce a limitare gli effetti delle vibrazioni, a stabilizzare l’orizzonte e a correggere le deformazioni, per ottenere un video più fruibile durante l’analisi delle sessioni.

I dati del veicolo direttamente sul video

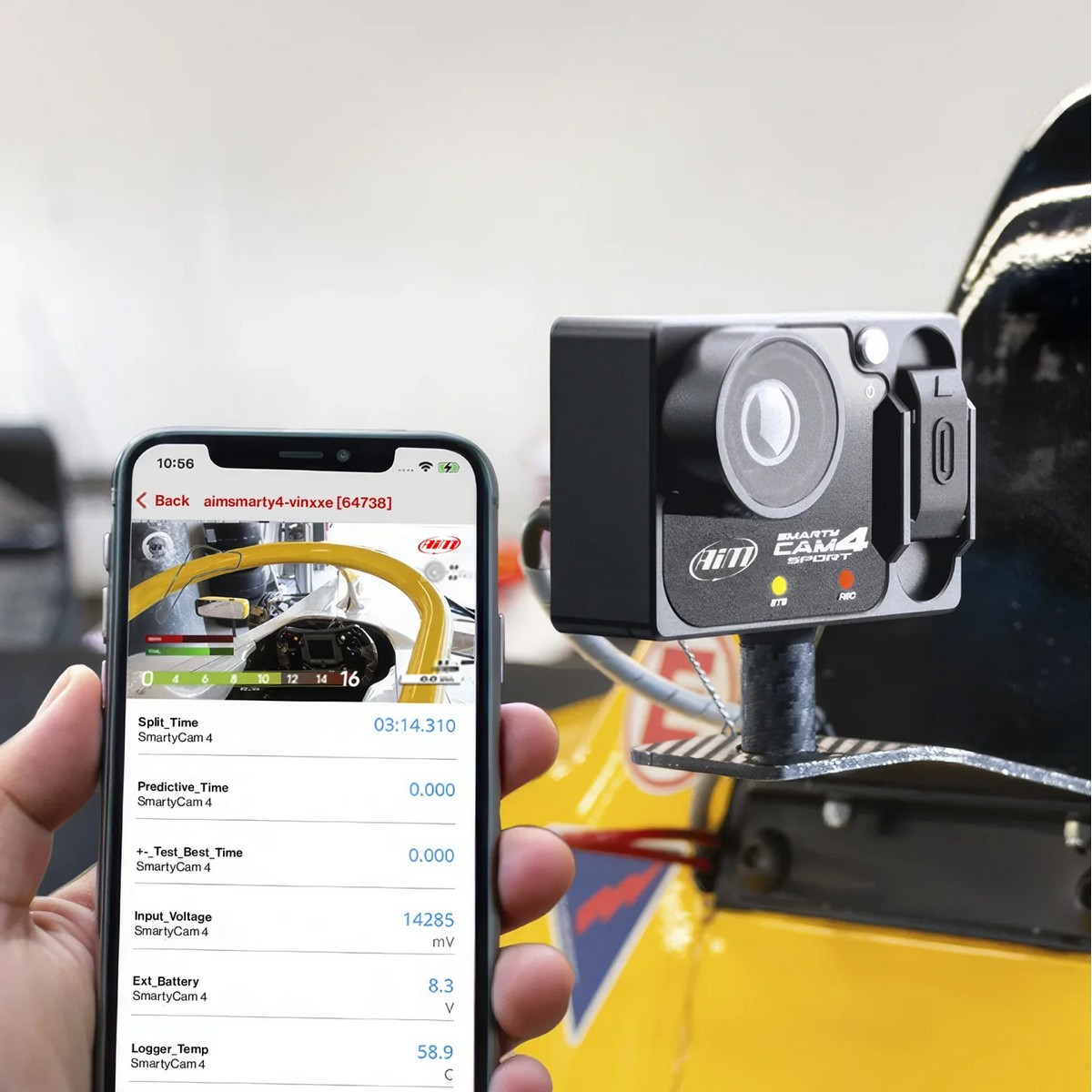

Collegata alla rete CAN del veicolo o a un sistema AIM compatibile, la SmartyCam 4 Corsa recupera le informazioni disponibili e può sovrapporle direttamente al video in tempo reale.

Regime del motore, velocità, tempo sul giro, tempi intermedi, temperature, pressioni e altri parametri possono così essere visualizzati quando tali dati sono disponibili. Il pilota dispone quindi di un video che associa immediatamente le immagini della pista alle informazioni necessarie per l’analisi della propria sessione.

Data logger interno con chiavetta USB-C da 64 GB

La SmartyCam 4 Corsa integra un data logger completo: tutti i canali provenienti dal bus CAN e dai sensori interni vengono registrati direttamente insieme al file video MP4. Le immagini e i dati del veicolo rimangono così riuniti e sincronizzati per facilitare l’analisi dopo ogni sessione.

Viene fornita una chiavetta USB-C da 64 GB per registrare video e dati, senza bisogno di un sistema di registrazione aggiuntivo.

Visualizzazione personalizzabile con RaceStudio 3

Il software RaceStudio 3 consente di configurare la SmartyCam 4 Corsa e di personalizzare le informazioni visualizzate nei video. L’utente può selezionare i dati utili alla propria analisi e adattarne la rappresentazione grafica.

Gli overlay possono includere, in particolare, i dati di guida, le informazioni sul motore, il tracciato del circuito e vari elementi grafici per ottenere un video adatto alle esigenze del pilota o del team.

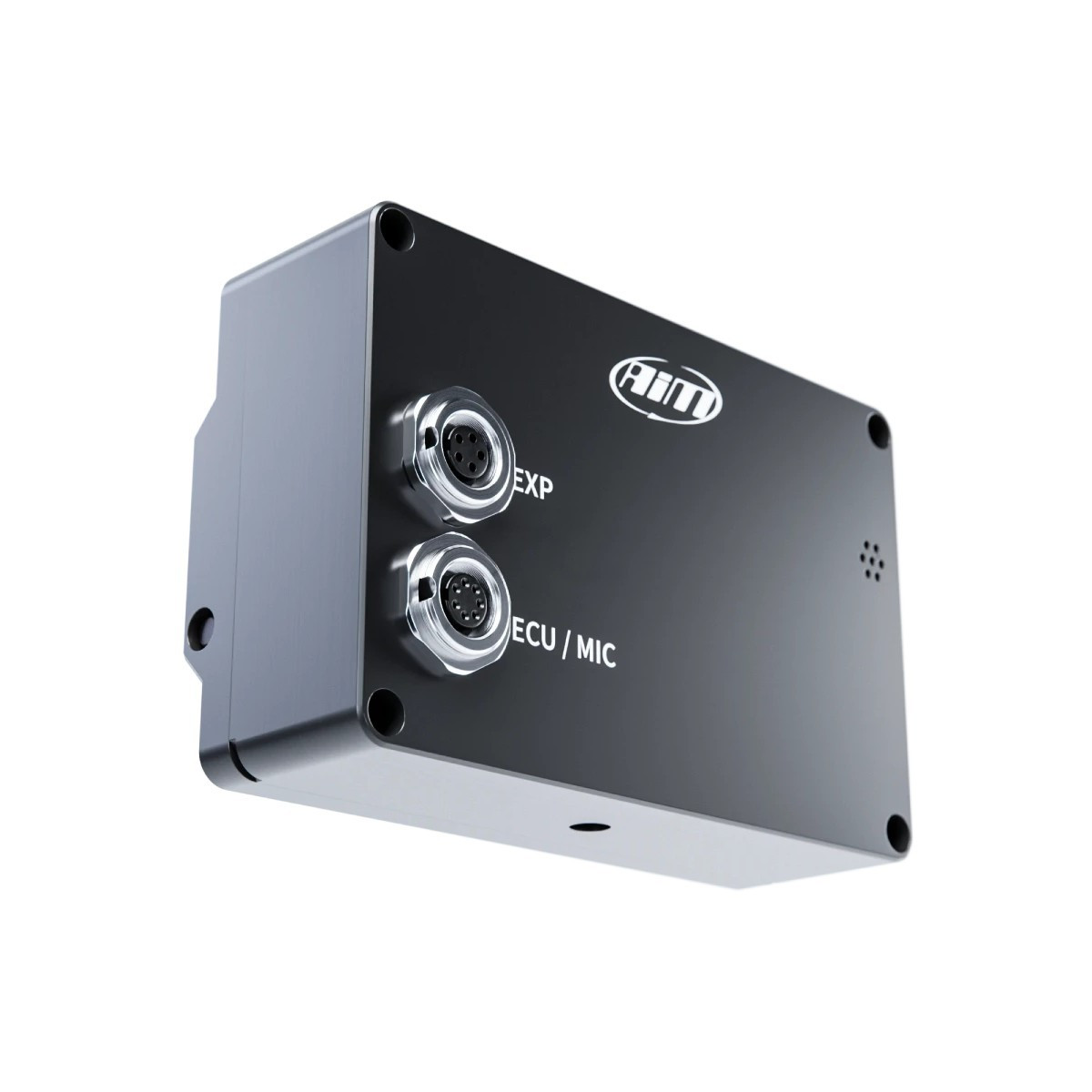

Collegamento al sistema distribuzione del motore e ai sistemi AIM

La SmartyCam 4 Corsa è in grado di acquisire i dati dal sistema di distribuzione del motore tramite la rete CAN. Può inoltre essere collegata a un sistema di acquisizione dati AIM compatibile per sfruttare i diversi canali disponibili sul veicolo.

Questa integrazione consente di centralizzare video e dati ed evita di dover sincronizzare manualmente più fonti al termine della sessione.

Registrazione automatica

Una volta installata e configurata, la SmartyCam 4 Corsa è in grado di gestire automaticamente l’avvio e l’arresto della registrazione. Il pilota può così concentrarsi sulla propria sessione senza dover attivare manualmente la videocamera prima di scendere in pista.

Cronometraggio e dati di navigazione via satellite

Abbinata a un modulo di navigazione via satellite AIM compatibile, la SmartyCam 4 Corsa può sfruttare le informazioni di posizione e cronometraggio per arricchire i dati registrati e visualizzati sul video, in particolare i tempi sul giro, i settori e il tracciato del circuito.

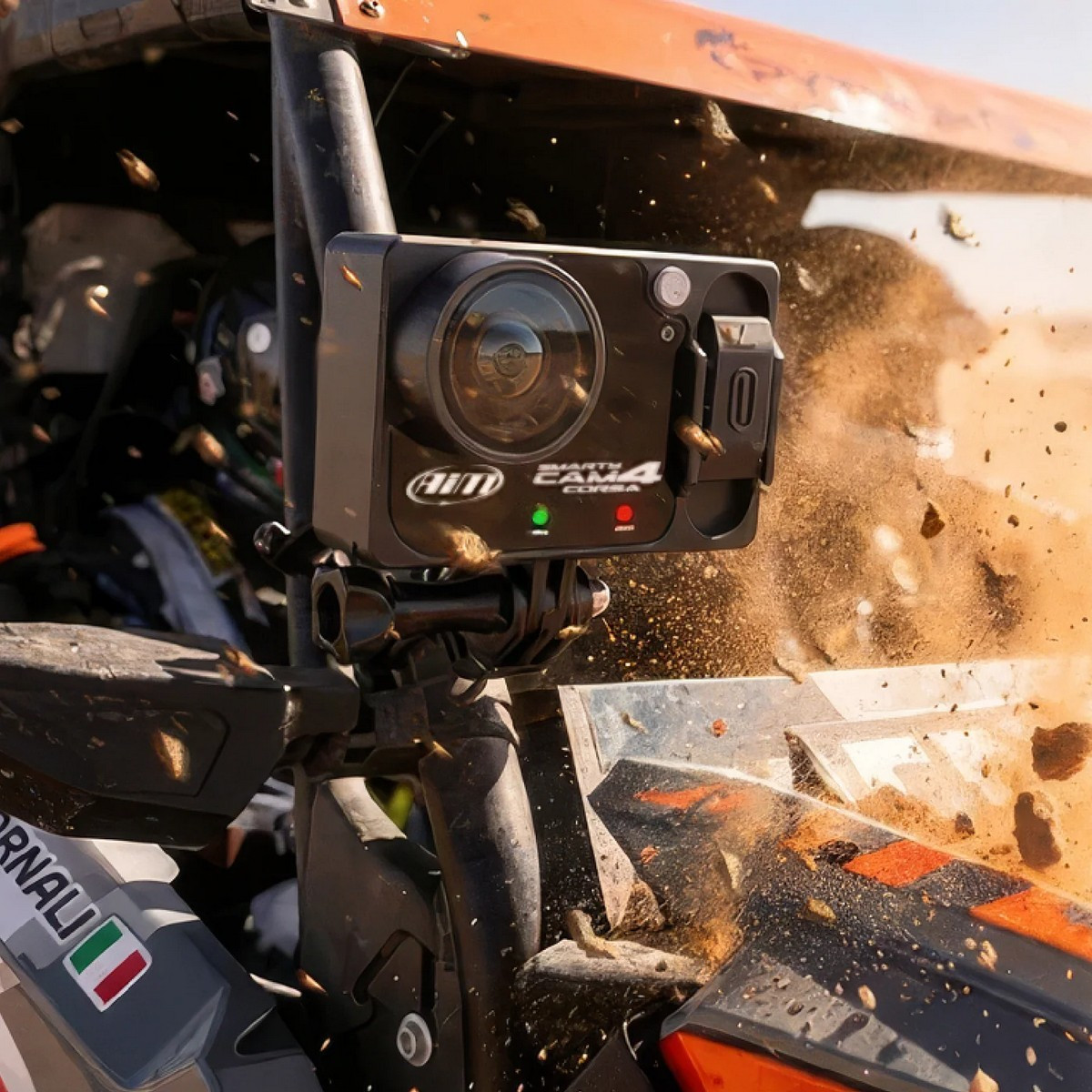

Progettata per l’automobilismo

La SmartyCam 4 Corsa di AIM è stata sviluppata per sopportare le sollecitazioni derivanti dall’installazione su un veicolo da competizione. Il suo alloggiamento in alluminio lavorato a CNC, la protezione frontale in vetro zaffiro e il grado di protezione IP65 le consentono di avere una resistenza alle vibrazioni e alle condizioni tipiche dell’uso automobilistico.

Grazie alla combinazione di video, acquisizione CAN e data logger interno, la SmartyCam 4 Corsa costituisce una soluzione completa per riprendere, registrare e analizzare una sessione in pista, un rally o una competizione automobilistica.

Caratteristiche tecniche

Marca: AIM
Modello: SmartyCam 4 Corsa
Sostituisce: SmartyCam 3 Corsa
Tipo: telecamera di bordo con acquisizione dati
Risoluzione video: Full HD 1920 x 1080
Frequenza video: 30 o 60 fotogrammi al secondo
Compressione video: H.264 e H.265
Sensore: Sony CMOS da 12 MP
Obiettivo: bassa distorsione
Angolo di campo: 85°
Stabilizzazione: elletronica LSI Sony
Collegamento ECU: CAN
Registratore dati: integrato
Registrazione dati: canali CAN e sensori interni nel file MP4
Sovrapposizione dei dati: in tempo reale sul video
Software: RaceStudio 3

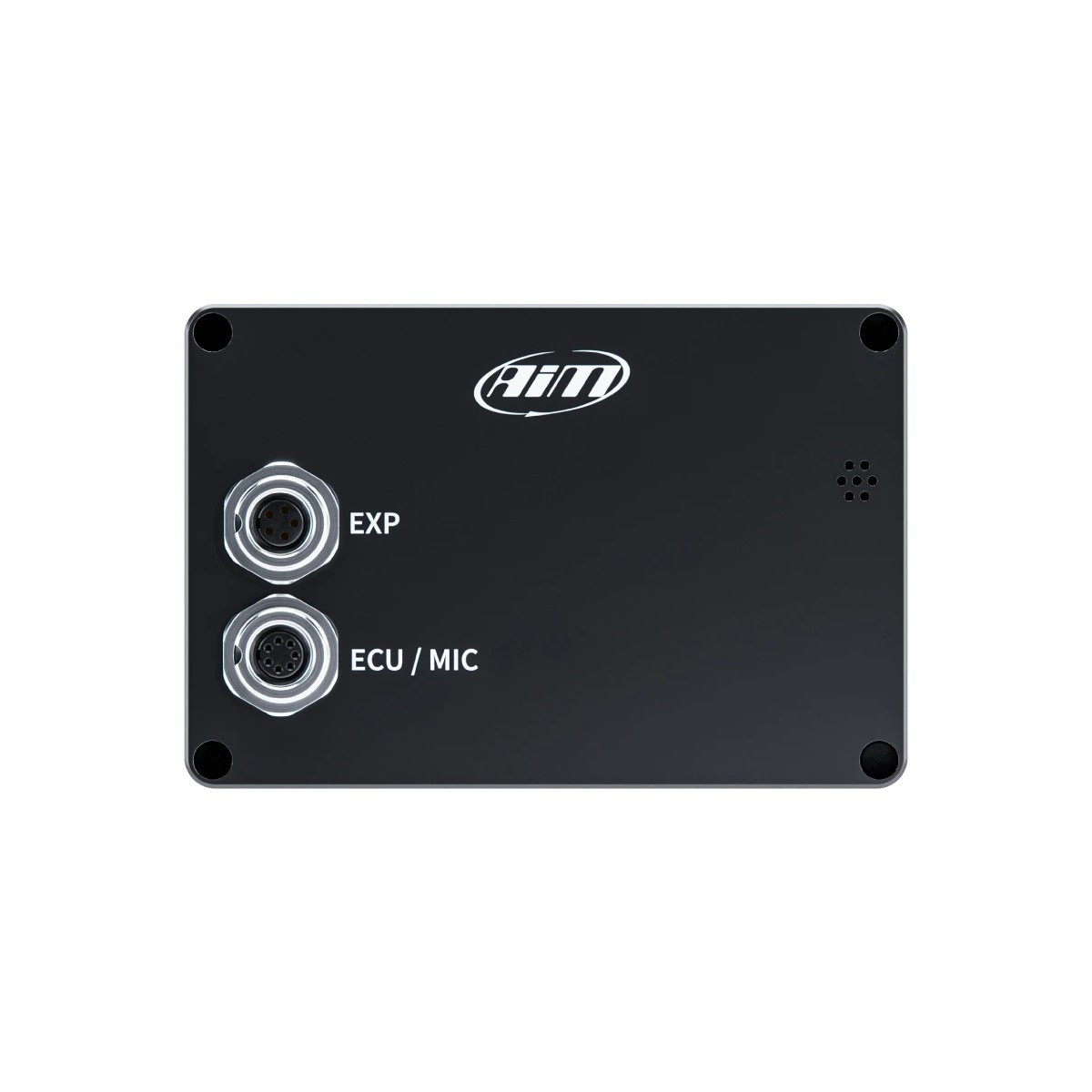

Connessioni: USB-C, Wi-Fi e bluetooth Low Energy
Memoria in dotazione: chiavetta USB-C da 64 GB
Batteria interna: LiPo ricaricabile
Alimentazione esterna: da 9 a 15 V
Avvio e arresto automatico della registrazione: sì
Alloggiamento: alluminio lavorato a CNC
Protezione frontale: vetro zaffiro
Grado di protezione: IP65
Temperatura di funzionamento: da -10 °C a +50 °C
Dimensioni: 94 x 63 x 28,7 mm
Peso: 260 g con batteria
