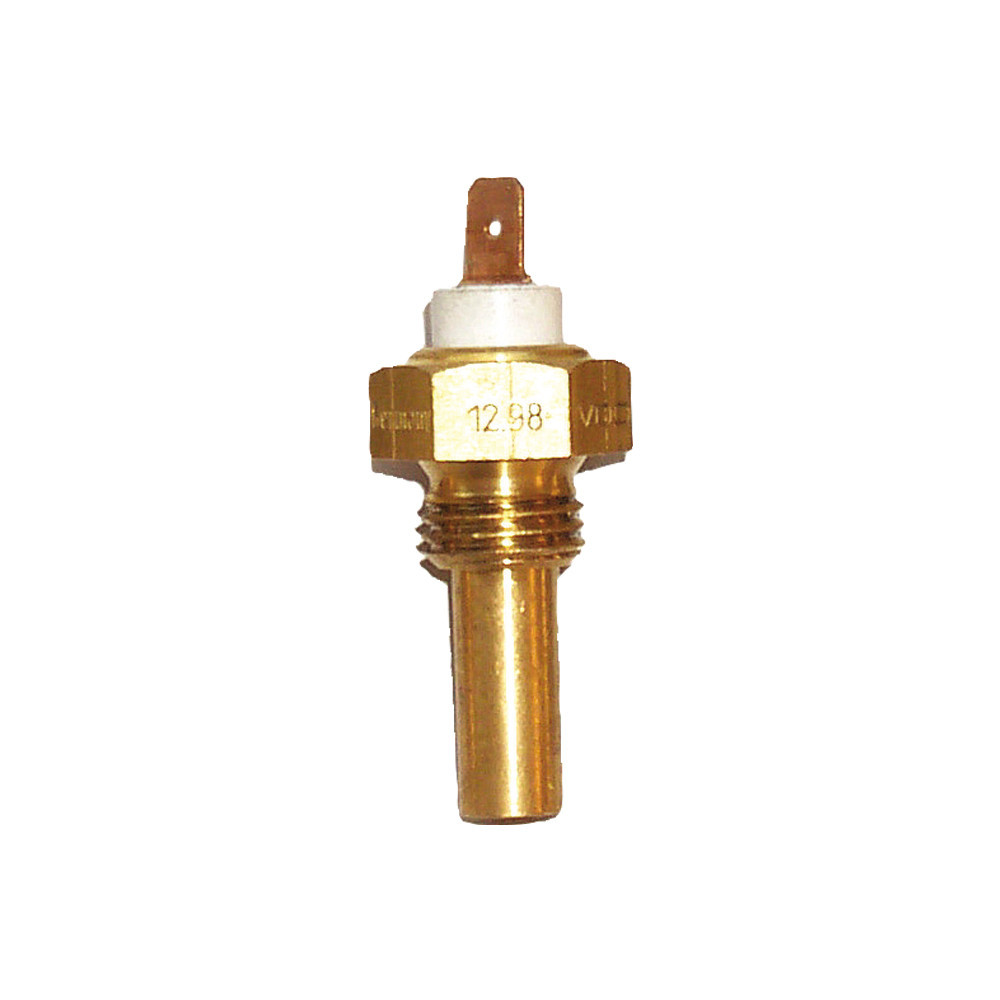

Sonde de température du liquide de refroidissement VDO +40 à 120 °C M14×150 avec alerte 100 °C

Le sonde de température du liquide de refroidissement VDO à raccord M14×150 sert à la mesure de température du liquide de refroidissement. Il fonctionne sur la plage +40 à 120 °C et délivre un signal résistif destiné à un indicateur adapté.

La sortie 287,4 à 22,7 ? doit correspondre à la caractéristique électrique du manomètre ou de l’indicateur utilisé. Une plage d’affichage identique ne suffit pas à garantir la compatibilité. Le contact d’alerte à 100 °C ± 3 °C fournit une fonction distincte de la mesure, pour commander un témoin compatible.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 323-803-001-001D
• Type : Sonde de température du liquide de refroidissement
• Plage de mesure : +40 à 120 °C
• Filetage : M14×150
• Signal résistif : 287,4 à 22,7 ?
• Tension de fonctionnement : 6 à 24 V CC
• Contact d’alerte : 100 °C ± 3 °C
• Type de masse : Masse par le corps de la sonde
• Connexion de mesure : Fiche plate 6,3 x 0,8 mm
• Connexion du contact d’alerte : Fiche plate 4,8 x 0,8 mm

Compatibilité et montage

Vérifier le filetage M14×150, la courbe de résistance et le raccordement avant montage. Le corps doit conserver sa continuité électrique avec la masse du circuit.
