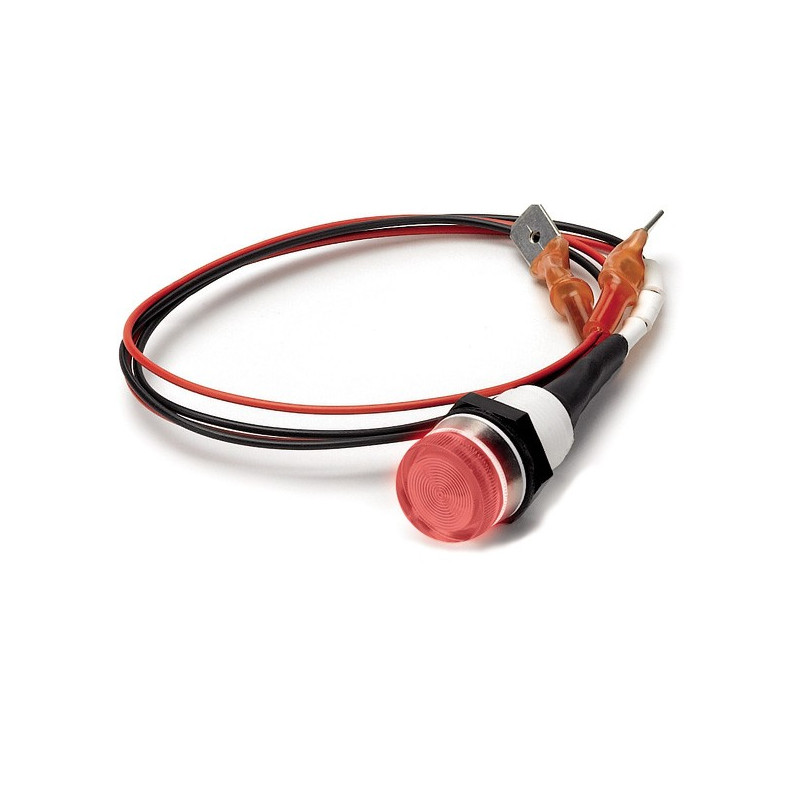

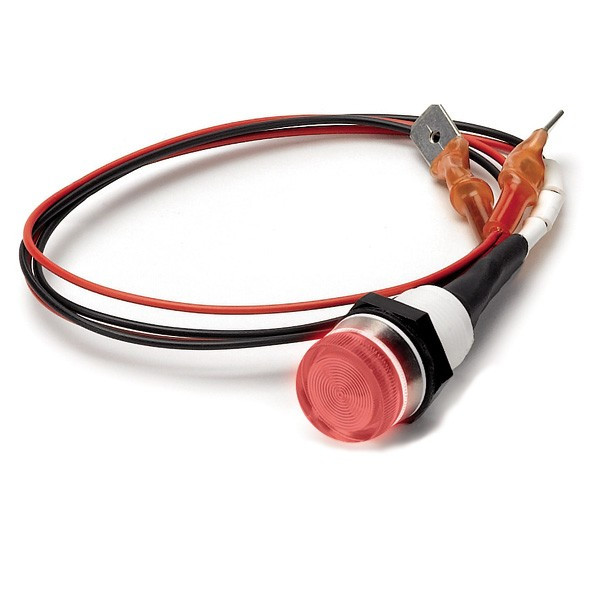

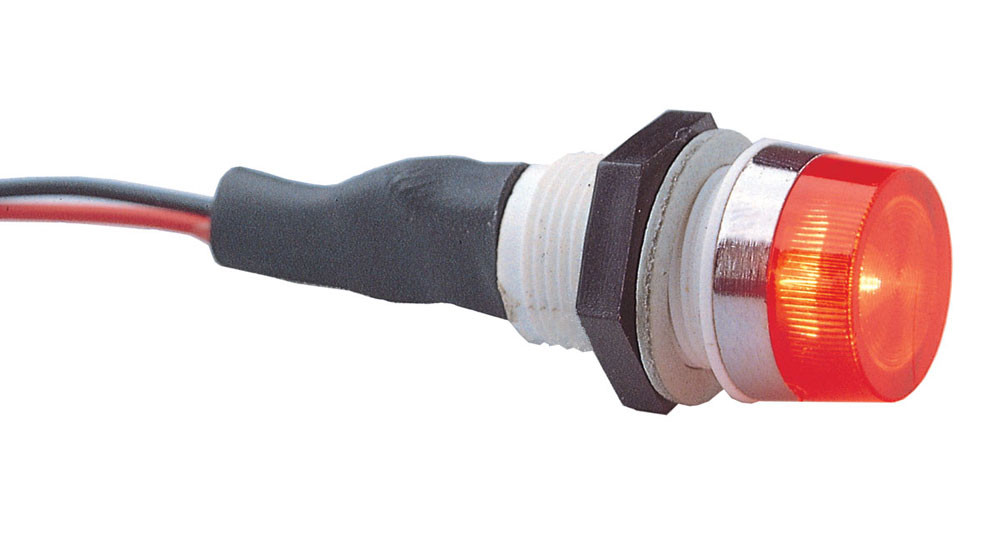

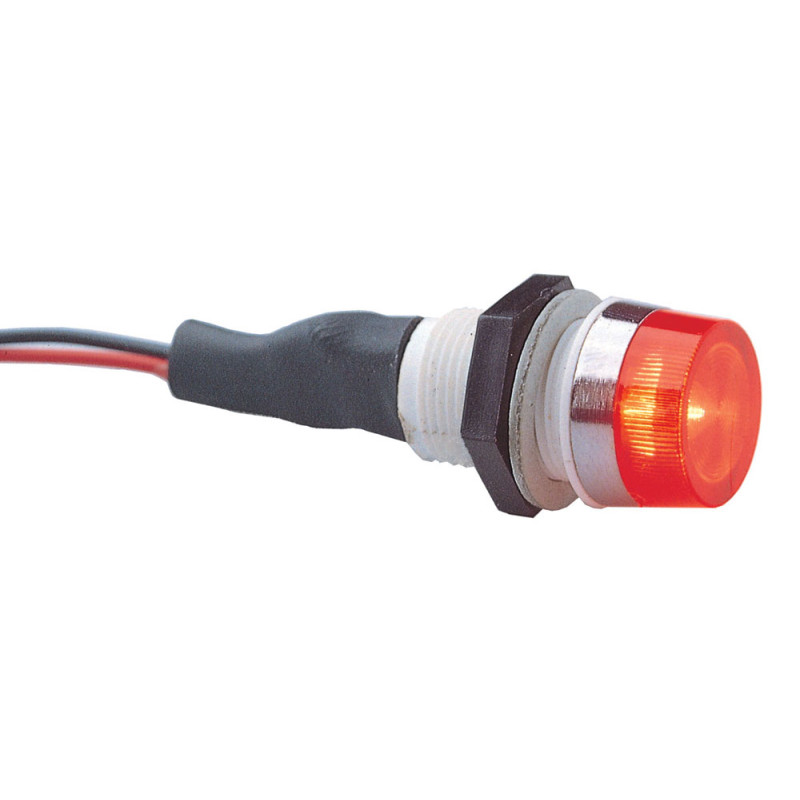

Voyant d’alerte rouge Stack à encastrer pour tableau de bord

Le voyant d’alerte rouge Stack ST537 est conçu pour un montage encastré sur le tableau de bord. Il permet de signaler visuellement une alerte transmise par l’instrumentation à laquelle il est raccordé.

Sa collerette de 14,7 mm de diamètre extérieur et son dépassement de seulement 9,1 mm au-dessus du panneau facilitent son intégration dans un espace réduit. Il convient aux installations électriques 12 V et 16 V, avec une consommation de 100 mA lorsqu’il est allumé.

Caractéristiques techniques

• Marque : Stack
• Référence fabricant : ST537
• Type : voyant d’alerte à encastrer
• Couleur du voyant : rouge
• Diamètre extérieur de la collerette : 14,7 mm
• Dépassement au-dessus de la surface de montage : 9,1 mm
• Épaisseur maximale recommandée du panneau : 9,6 mm
• Dégagement minimal à prévoir derrière le panneau : 50 mm pour le câblage et l’installation
• Alimentation : systèmes 12 V et 16 V
• Consommation lorsqu’il est allumé : 100 mA

Montage et raccordement

Installer le voyant sur un panneau d’une épaisseur maximale recommandée de 9,6 mm. Prévoir un espace libre d’au moins 50 mm derrière le panneau pour permettre le passage des fils et le raccordement.

Le diamètre extérieur de la collerette ne correspond pas au diamètre de perçage. Vérifier les dimensions de montage et la compatibilité électrique avec l’instrumentation utilisée avant l’installation.

Points forts

• Signal lumineux rouge pour le report d’une alerte au tableau de bord.
• Montage encastré compact avec un dépassement de 9,1 mm.
• Compatible avec les systèmes 12 V et 16 V.
• Consommation de 100 mA lorsqu’il est allumé.
