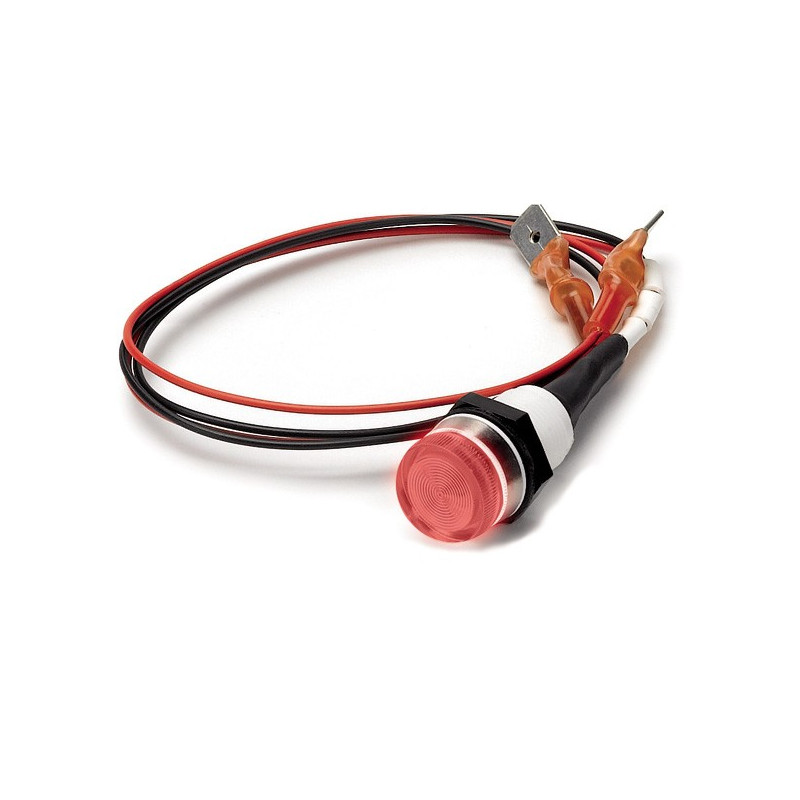

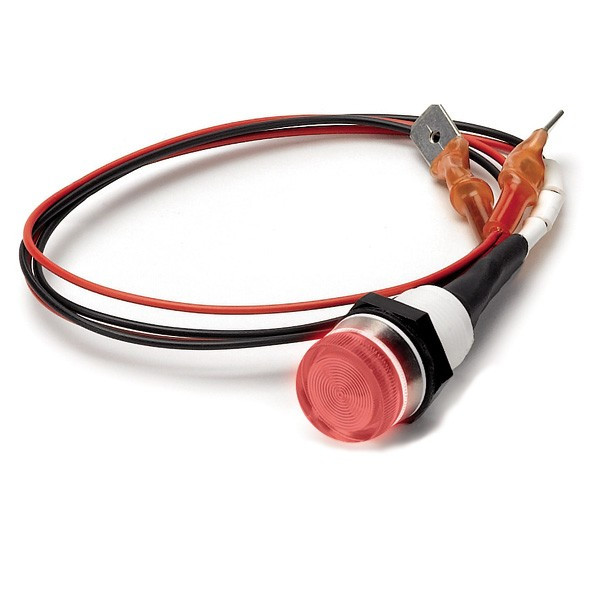

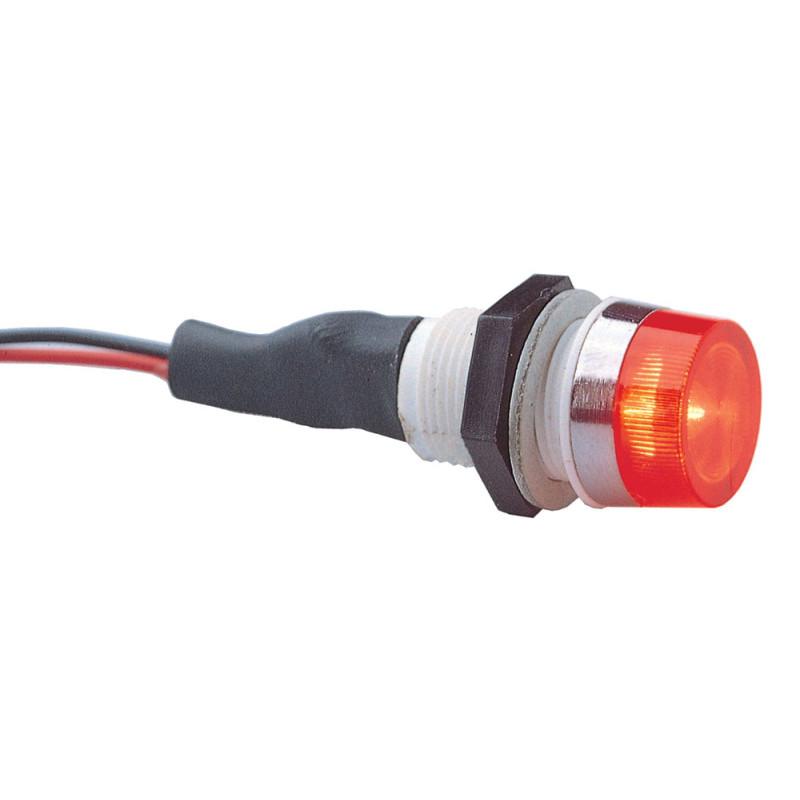

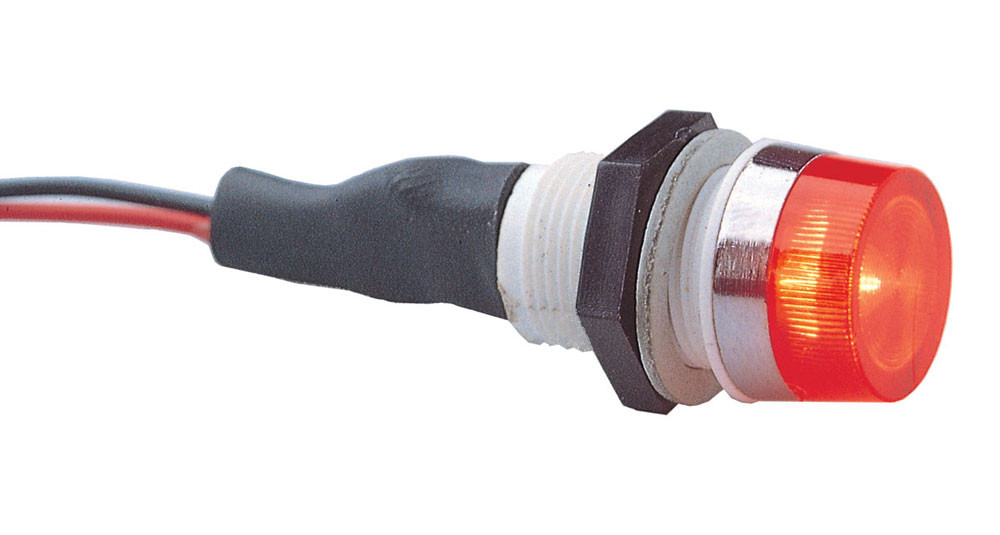

Rote „Stack“-Warnleuchte zum Einbau in das Armaturenbrett
Referenz:
ST-537
Lieferantenreferenz:
ST537
Die rote Warnleuchte Stack ST537 ist für den Einbau in das Armaturenbrett vorgesehen. Sie dient zur optischen Anzeige einer Warnmeldung, die von den daran angeschlossenen Instrumenten übertragen wird.
Dank ihres Flansches mit einem Außendurchmesser von 14,7 mm und einem Überstand von nur 9,1 mm über die Blende lässt sie sich problemlos auf engstem Raum integrieren. Sie eignet sich für 12-V- und 16-V-elektrische Anlagen und hat im eingeschalteten Zustand einen Verbrauch von 100 mA.
Technische Daten
- Marke: Stack
- Hersteller-Artikelnummer: ST537
- Typ: Einbau-Warnleuchte
- Leuchtfarbe: rot
- Außendurchmesser des Flansches: 14,7 mm
- Überstand über die Montagefläche: 9,1 mm
- Empfohlene maximale Plattenstärke: 9,6 mm
- Mindestabstand hinter der Platte: 50 mm für Verkabelung und Installation
- Stromversorgung: 12-V- und 16-V-Systeme
- Verbrauch im eingeschalteten Zustand: 100 mA
Montage und Anschluss
Die Kontrollleuchte auf einer Platte mit einer empfohlenen maximalen Dicke von 9,6 mm montieren. Hinter der Platte einen Freiraum von mindestens 50 mm vorsehen, um die Verlegung der Kabel und den Anschluss zu ermöglichen.
Der Außendurchmesser des Flansches entspricht nicht dem Montageöffnungdurchmesser. Überprüfen Sie vor der Installation die Einbaumaße und die elektrische Kompatibilität mit den verwendeten Geräten.
Vorteile
- Rotes Lichtsignal zur Anzeige eines Alarms auf dem Armaturenbrett.
- Kompakte Einbauweise mit einem Überstand von 9,1 mm.
- Kompatibel mit 12-V- und 16-V-Systemen.
- Verbrauch von 100 mA im eingeschalteten Zustand.
