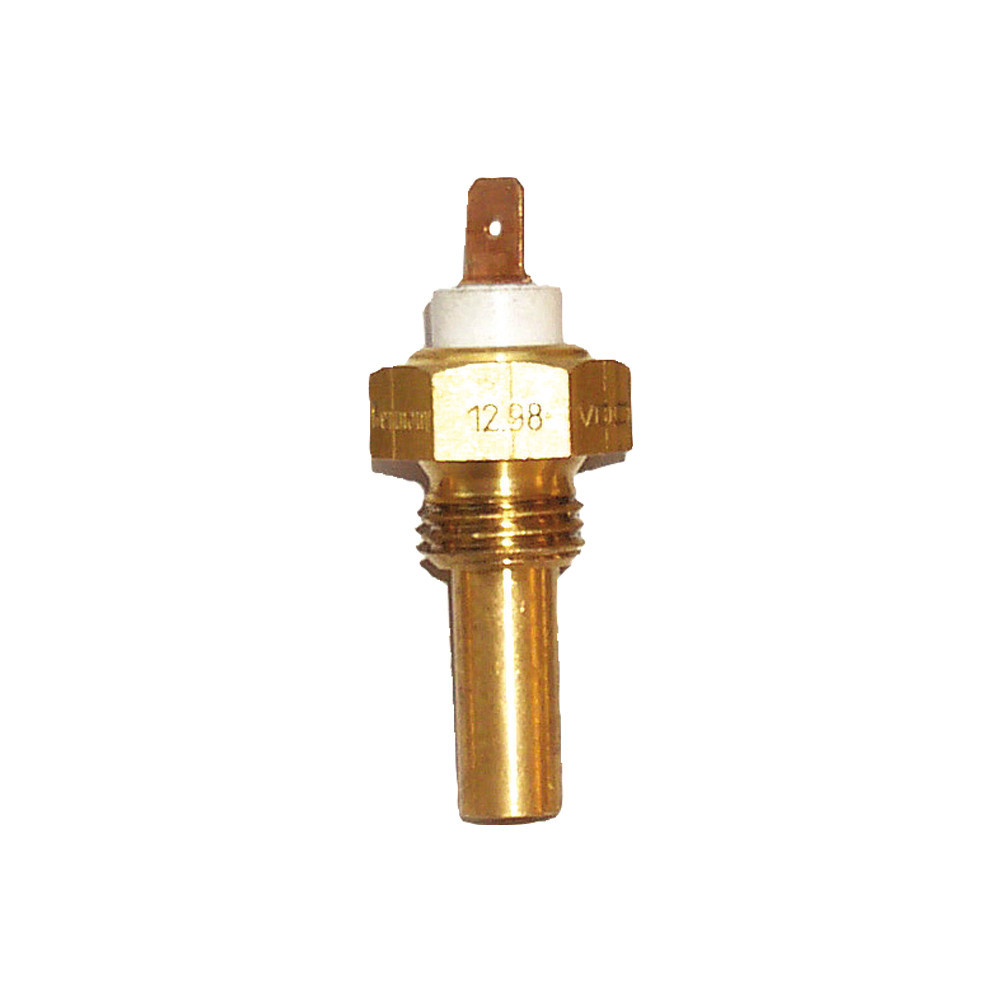

Sensore di temperatura del fluido di raffreddamento VDO da +40 a 120 °C M14×150 con allarme a 100 °C

Il sensore di temperatura del fluido di raffreddamento VDO con attacco M14×150 serve a misurare la temperatura del fluido di raffreddamento. Funziona in un intervallo compreso tra +40 e 120 °C e fornisce un segnale resistivo destinato a un indicatore compatibile.

L’uscita compresa tra 287,4 e 22,7 ? deve corrispondere alle caratteristiche elettriche del manometro o dell’indicatore utilizzato. Un intervallo di visualizzazione identico non è sufficiente a garantire la compatibilità. Il contatto di allarme a 100 °C ± 3 °C fornisce una funzione distinta dalla misurazione, per comandare una spia compatibile.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: 323-803-001-001D
• Tipo: Sensore di temperatura del fluido di raffreddamento
• Intervallo di misura: da +40 a 120 °C
• Filetto: M14×150
• Segnale resistivo: da 287,4 a 22,7 ?
• Tensione di funzionamento: da 6 a 24 V CC
• Contatto di allarme: 100 °C ± 3 °C
• Tipo di messa a terra: messa a terra tramite il corpo della sonda
• Collegamento di misura: spina piatta 6,3 x 0,8 mm
• Collegamento del contatto di allarme: spina piatta 4,8 x 0,8 mm

Compatibilità e montaggio

Verificare il filetto M14×150, la curva di resistenza e il collegamento prima del montaggio. Il corpo deve mantenere la continuità elettrica con la massa del circuito.
