La pompa freno AP Racing con diametro idraulico effettivo di 22,4 mm, codice CP6467-224PRME:S, utilizza una valvola centrale per applicazioni da competizione con ABS e circuiti ad alta pressione. Il suo montaggio tramite perno su cuscinetti a rullini ne consente l'integrazione in un supporto del pedale adatto.
La versione :S presenta un manicotto al posto del dispositivo anti-knockback. Il diametro effettivo di 22,4 mm serve per il dimensionamento idraulico: non corrisponde all'alesaggio fisico di 25,4 mm.
Il corpo in alluminio forgiato e il design a trazione limitano le sollecitazioni laterali sul pistone. I raccordi a basso profilo consentono un'installazione compatta.
Le pompe freno AP Racing vengono fornite con un piccolo anello di plastica di colore posizionato attorno al corpo per facilitare l'identificazione del loro diametro. Il codice e il diametro nominale sono inoltre riportati sul corpo.
La tabella seguente riguarda le pompe freno. Questo codice è contrassegnato da un anello ROSSO /BIANCO corrispondente a 22,4 mm - 0,882 pollici.
| Colore | Diametro in mm | Diametro in pollici |
|---|---|---|
| NERO / ROSSO | 14,9 mm | 0,587 pollici |
| NERO | 16,2 mm | 0,638 pollici |
| BLU | 17,3 mm | 0,681 pollici |
| VERDE | 18,8 mm | 0,740 pollici |
| ARANCIONE | 20,2 mm | 0,795 pollici |
| ARANCIONE / ROSSO | 21,2 mm | 0,834 pollici |
| ROSSO | 21,8 mm | 0,858 pollici |
| ROSSO / BIANCO | 22,4 mm | 0,882 pollici |
| BIANCO | 23,7 mm | 0,933 pollici |
| GIALLO | 25,4 mm | 1,00 pollici |
Codice del kit di riparazione: AP Racing CP6467-224RK, venduto separatamente.
Verificare la compatibilità del supporto del pedale, della leva e dei raccordi speciali di ingresso. Utilizzare il diametro idraulico effettivo per i calcoli di pressione e di spostamento del liquido. La versione :S non è dotata del dispositivo anti-knockback presente nella versione :K.

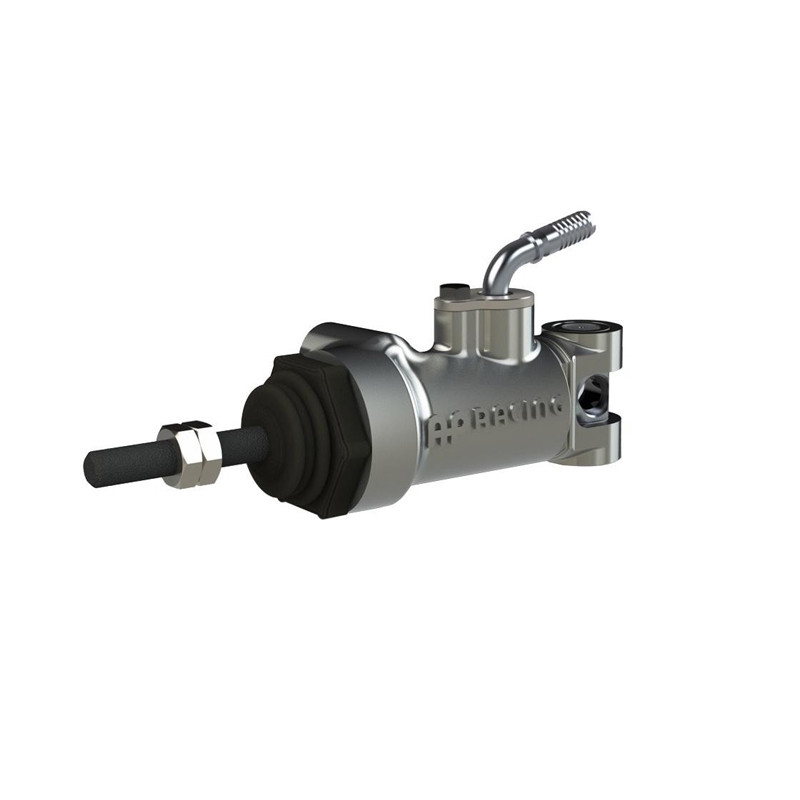

La foto illustra la gamma AP Racing CP6467 e non è vincolante per quanto riguarda il colore della fascetta identificativa. Per scegliere il modello adatto al proprio montaggio, fare riferimento al codice e alle caratteristiche tecniche riportate in questa scheda.
Prima di effettuare l'ordine, verificate in particolare il diametro della pompa freno, i filetti e il tipo di fissaggio. In caso di dubbi, i nostri tecnici possono aiutarvi a scegliere il codice adatto al vostro impianto. Non esitate a contattarli.
