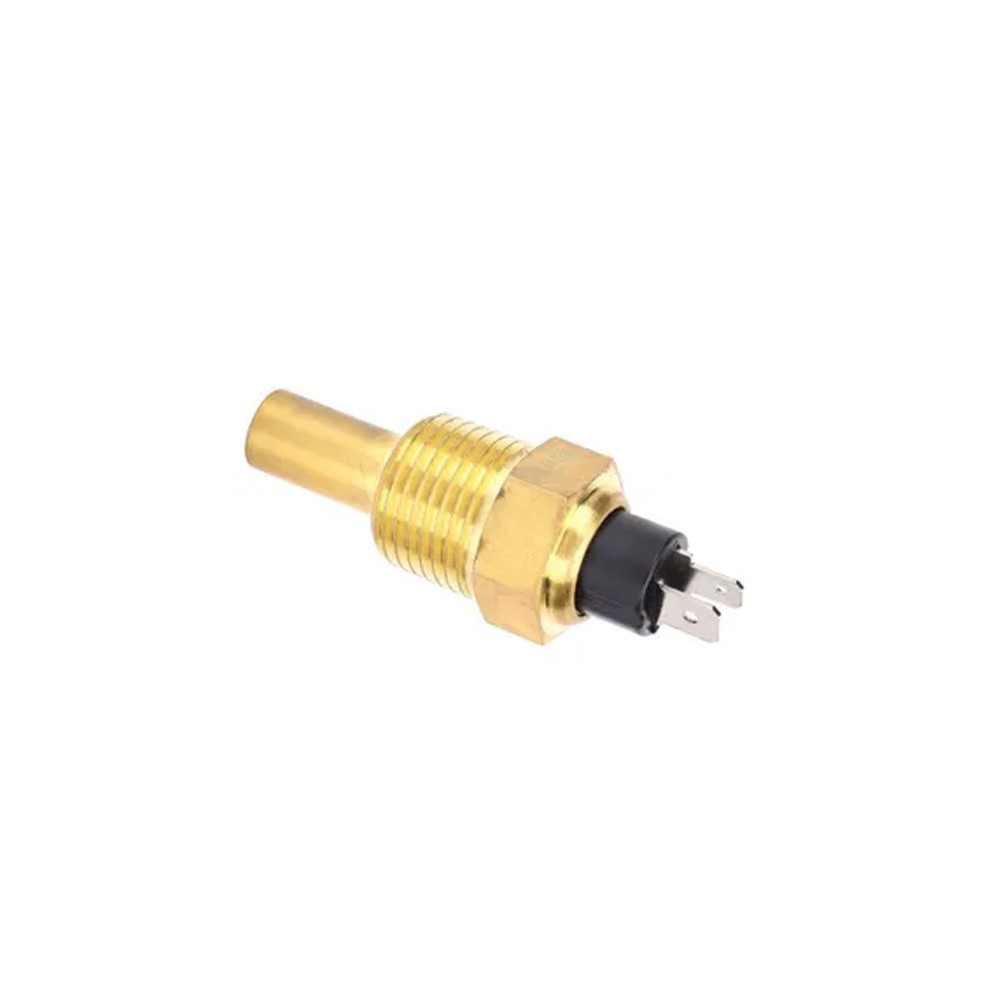

La misurazione della temperatura del fluido di raffreddamento con questo sensore di temperatura VDO si basa su un segnale di resistenza compreso tra 287,4 e 22,7 ?. Questo riferimento copre un intervallo compreso tra +40 e 120 °C e utilizza un raccordo M14×150.
L'uscita compresa tra 287,4 e 22,7 ? deve corrispondere alle caratteristiche elettriche del manometro o dell'indicatore utilizzato. Un intervallo di visualizzazione identico non è sufficiente a garantire la compatibilità. Questa versione è priva di contatto di allarme.
Caratteristiche tecniche
- Marca: VDO
- Codice produttore: 323-805-001-001N
- Tipo: Sensore di temperatura del fluido di raffreddamento
- Intervallo di misura: da +40 a 120 °C

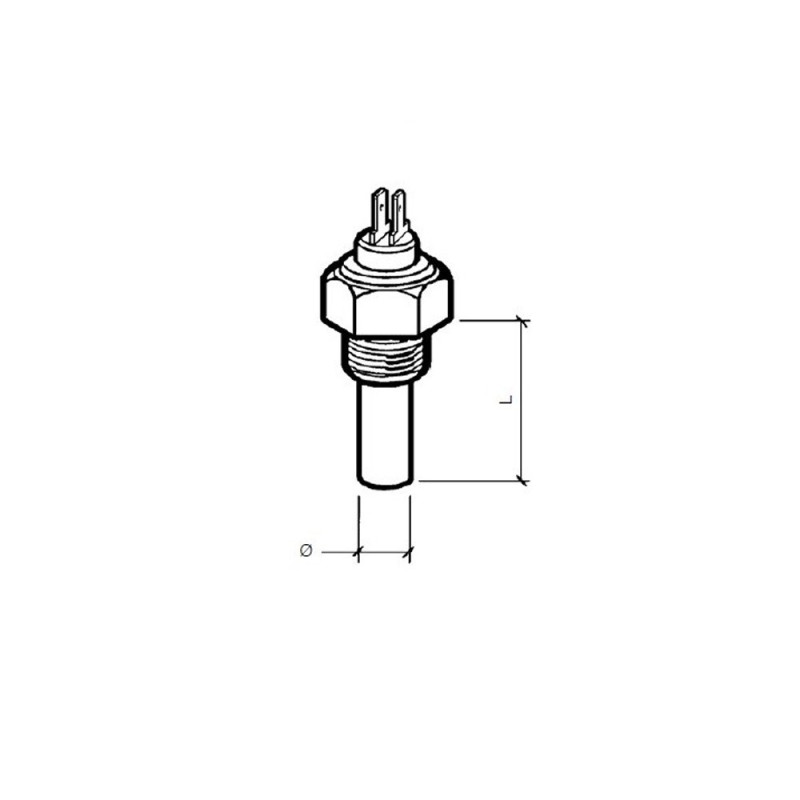

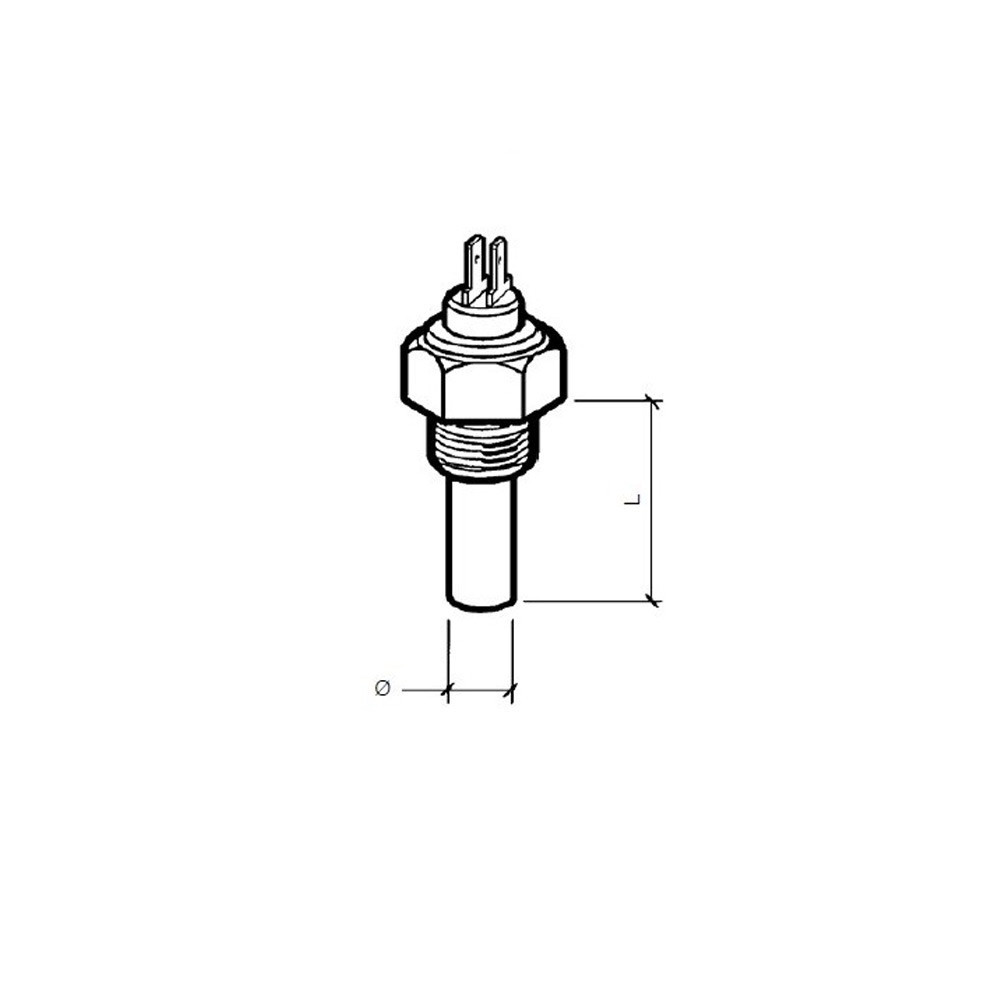

- Filetto: M14×150
- Segnale resistivo: da 287,4 a 22,7 ?
- Tensione di funzionamento: da 6 a 24 V CC
- Contatto di allarme: Assente
- Tipo di massa: Segnale di ritorno isolato dalla massa

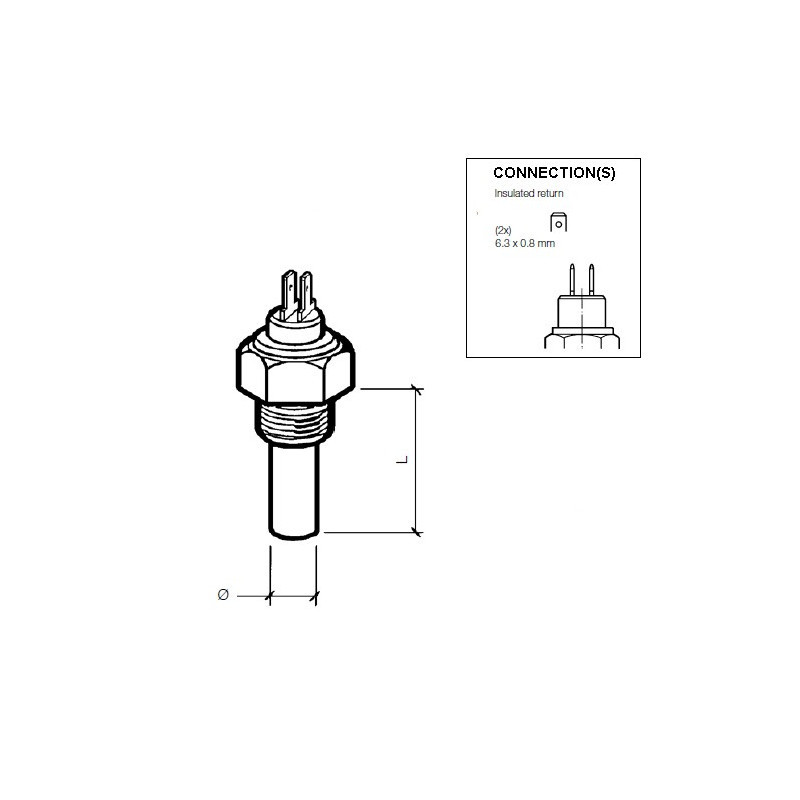

- Connessione di misura: spina piatta 6,3 x 0,8 mm
Compatibilità e montaggio
Verificare il filetto M14×150, la curva di resistenza e il collegamento prima del montaggio. Effettuare il collegamento secondo le istruzioni della sonda e dello strumento.
