Sensore della temperatura dell'olio VDO da +50 a 150 °C M14×150 con allarme a 135 °C

Il sensore della temperatura dell'olio VDO da +50 a 150 °C trasmette i dati relativi alla temperatura dell'olio a uno strumento compatibile. Il suo attacco M14×150 determina il montaggio meccanico sul circuito.

L'uscita da 322,8 a 18,6 ? deve corrispondere alle caratteristiche elettriche del manometro o dell'indicatore utilizzato. Un intervallo di visualizzazione identico non è sufficiente a garantire la compatibilità. Il contatto di allarme a 135 °C ± 3 °C fornisce una funzione distinta dalla misurazione, per comandare una spia compatibile.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: 323-803-002-010C
• Tipo: Sensore della temperatura dell'olio
• Intervallo di misura: da +50 a 150 °C
• Filetto: M14×150

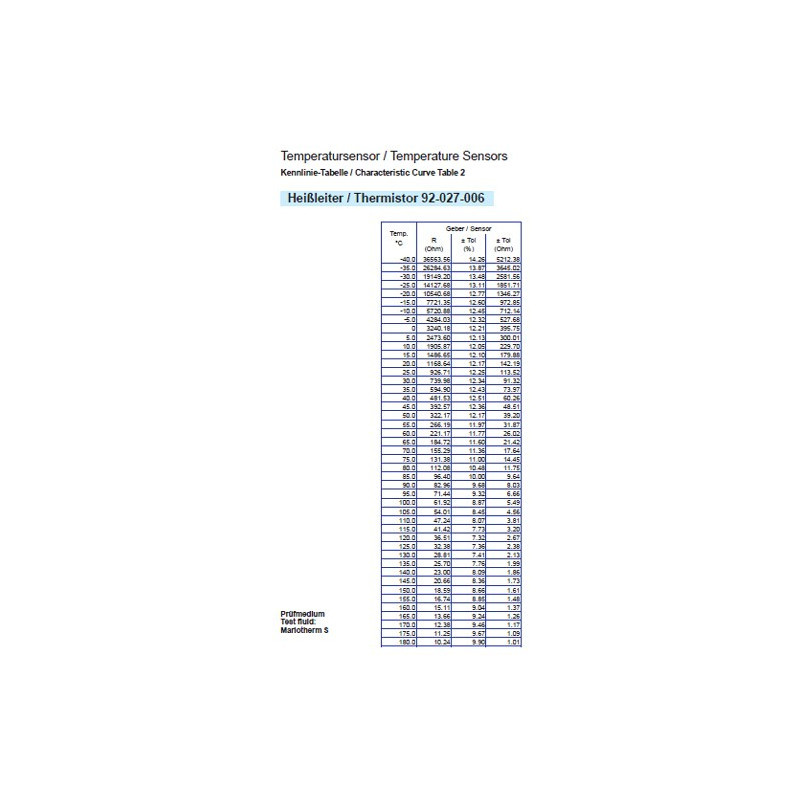

• Segnale resistivo: da 322,8 a 18,6 ?
• Tensione di funzionamento: da 6 a 24 V CC
• Contatto di allarme: 135 °C ± 3 °C
• Tipo di messa a terra: messa a terra tramite il corpo della sonda
• Collegamento di misura: spina piatta 6,3 x 0,8 mm
• Collegamento del contatto di allarme: spina piatta 6,3 x 0,8 mm

Compatibilità e montaggio

Verificare il filetto M14×150, la curva di resistenza e il collegamento prima del montaggio. Il corpo deve mantenere la continuità elettrica con la massa del circuito.
