Sonde de température d’huile VDO +50 à 150 °C M14×150 avec alerte 135 °C

Le sonde de température d’huile VDO +50 à 150 °C transmet une information de température d’huile à un instrument compatible. Son raccord M14×150 détermine le montage mécanique sur le circuit.

La sortie 322,8 à 18,6 ? doit correspondre à la caractéristique électrique du manomètre ou de l’indicateur utilisé. Une plage d’affichage identique ne suffit pas à garantir la compatibilité. Le contact d’alerte à 135 °C ± 3 °C fournit une fonction distincte de la mesure, pour commander un témoin compatible.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 323-803-002-010C
• Type : Sonde de température d’huile
• Plage de mesure : +50 à 150 °C
• Filetage : M14×150

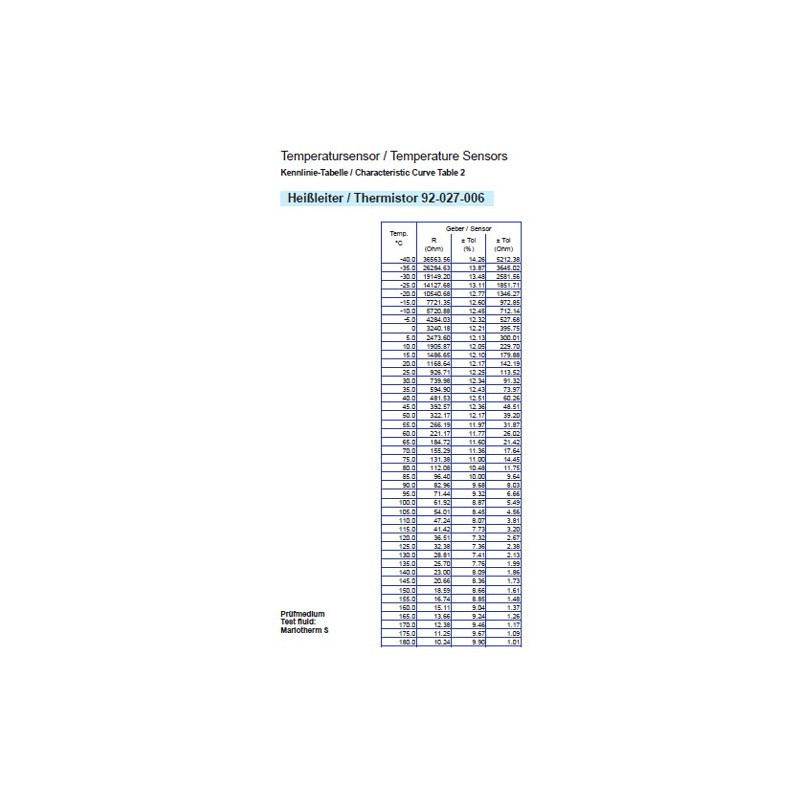

• Signal résistif : 322,8 à 18,6 ?
• Tension de fonctionnement : 6 à 24 V CC
• Contact d’alerte : 135 °C ± 3 °C
• Type de masse : Masse par le corps de la sonde
• Connexion de mesure : Fiche plate 6,3 x 0,8 mm
• Connexion du contact d’alerte : Fiche plate 6,3 x 0,8 mm

Compatibilité et montage

Vérifier le filetage M14×150, la courbe de résistance et le raccordement avant montage. Le corps doit conserver sa continuité électrique avec la masse du circuit.
