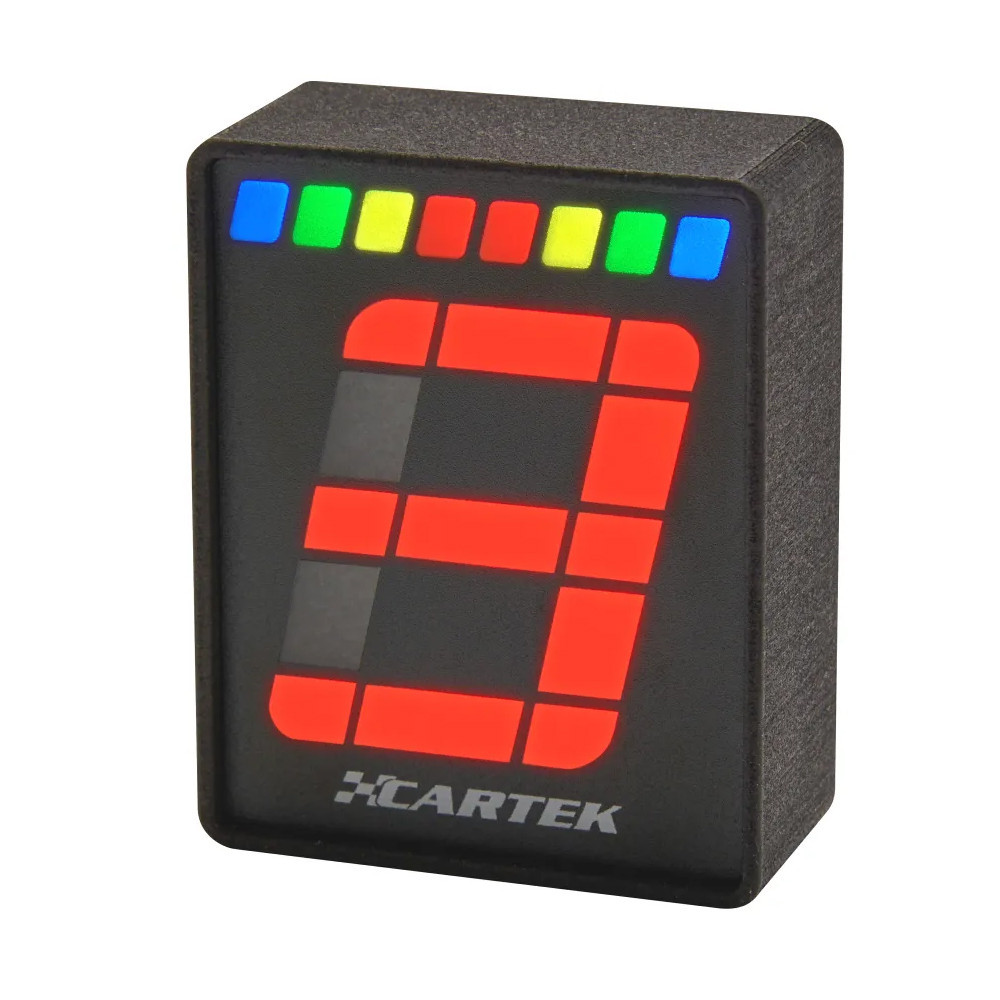

Indicatore di marcia Cartek Club con luce di spostamento a 8 LED

L’indicatore di marcia Cartek Club con luce di spostamento riunisce due informazioni in un alloggiamento compatto: il rapporto della trasmissione selezionato e l’avvicinarsi del regime di giri scelto per passare al rapporto superìore. Consente al pilota di consultare queste indicazioni dalla flangia durante l’utilizzo in rally o in pista.

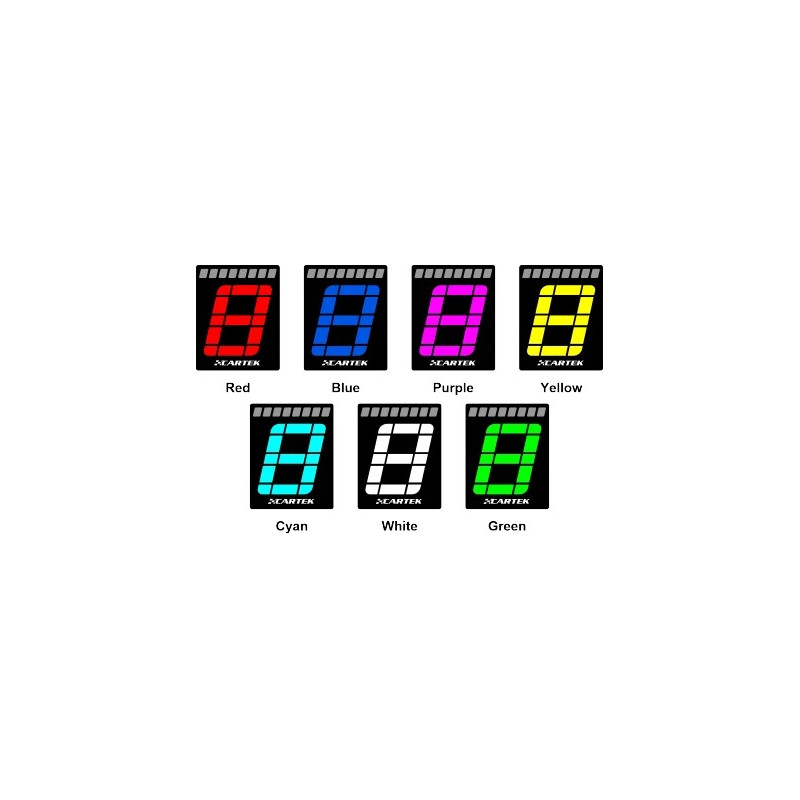

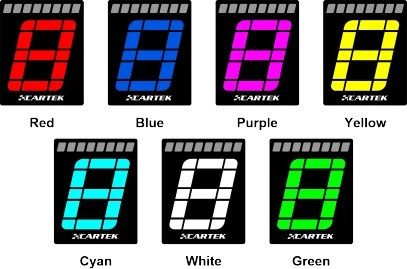

La marcia inserita viene visualizzata su un strumento indicatore digitale a 7 segmenti, con sette colori tra cui scegliere. Nella parte superiore, gli 8 LED multicolori della luce di spostamento si accendono progressivamente in base alle soglie di regime configurate. Sei sequenze luminose e le impostazioni di luminosità giorno/notte consentono di personalizzare la visualizzazione.

Caratteristiche tecniche

• Marca: Cartek
• Modello: Gear Indicator Club
• Codice produttore: CK-LG-CL
• Funzioni: visualizzazione della marcia inserita e luce di spostamento sequenziale

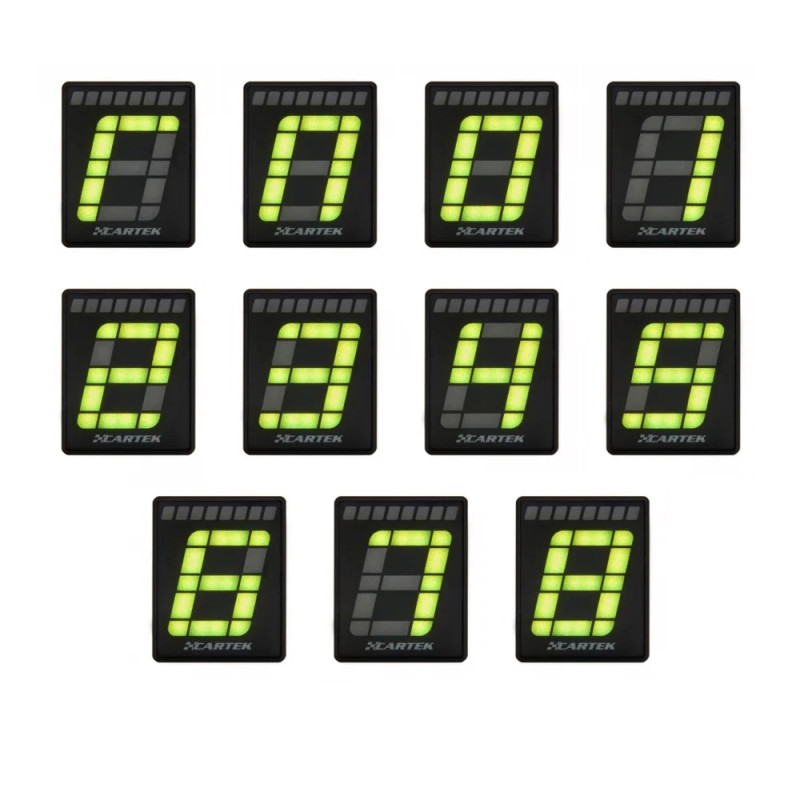

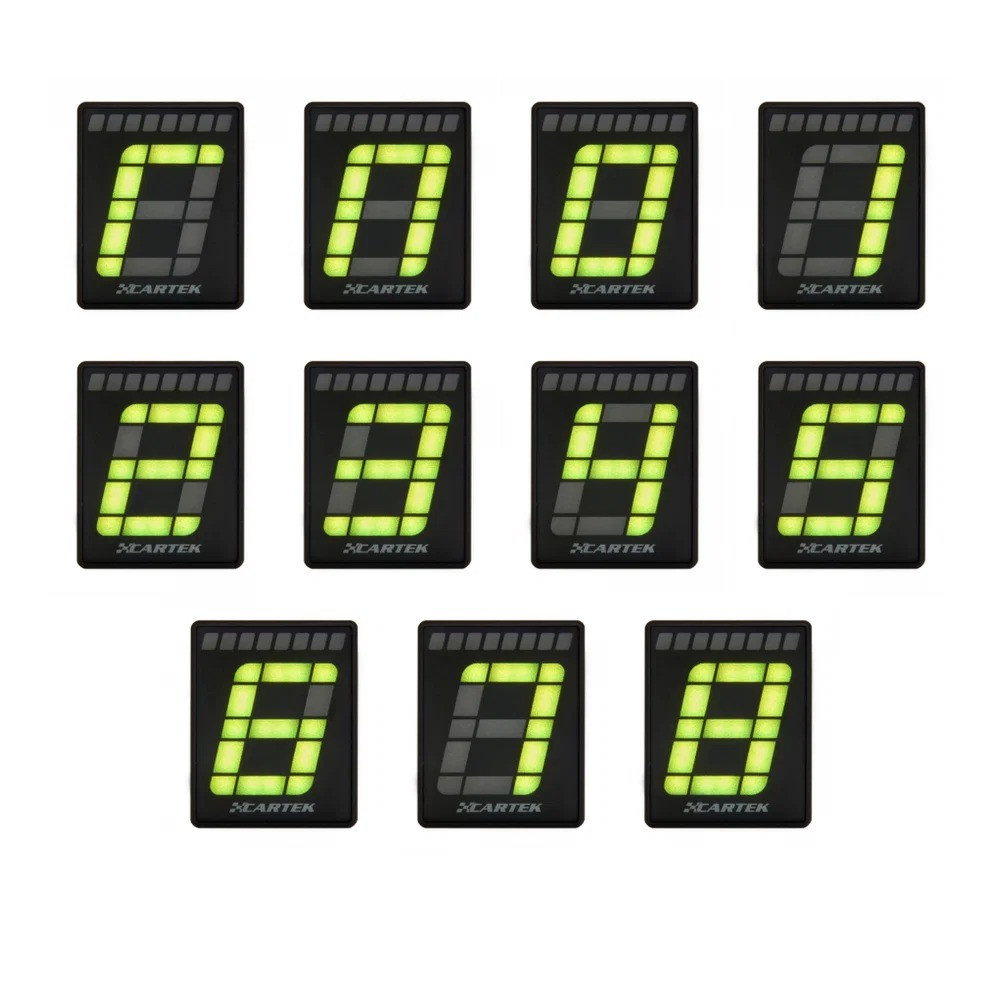

• Strumento indicatore della marcia: digitale a 7 segmenti
• Colori dello strumento indicatore: 7 a scelta
• Numero di marce avanti configurabili: da 2 a 8
• Visualizzazione del punto morto e della marcia indietro: N e R, a seconda del metodo di rilevamento e dei segnali disponibili

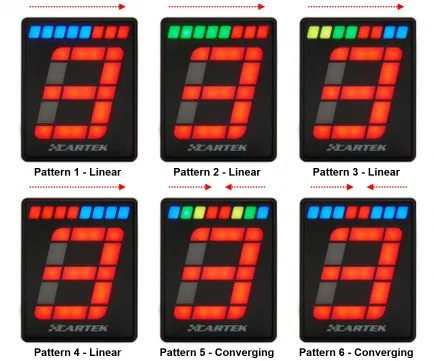

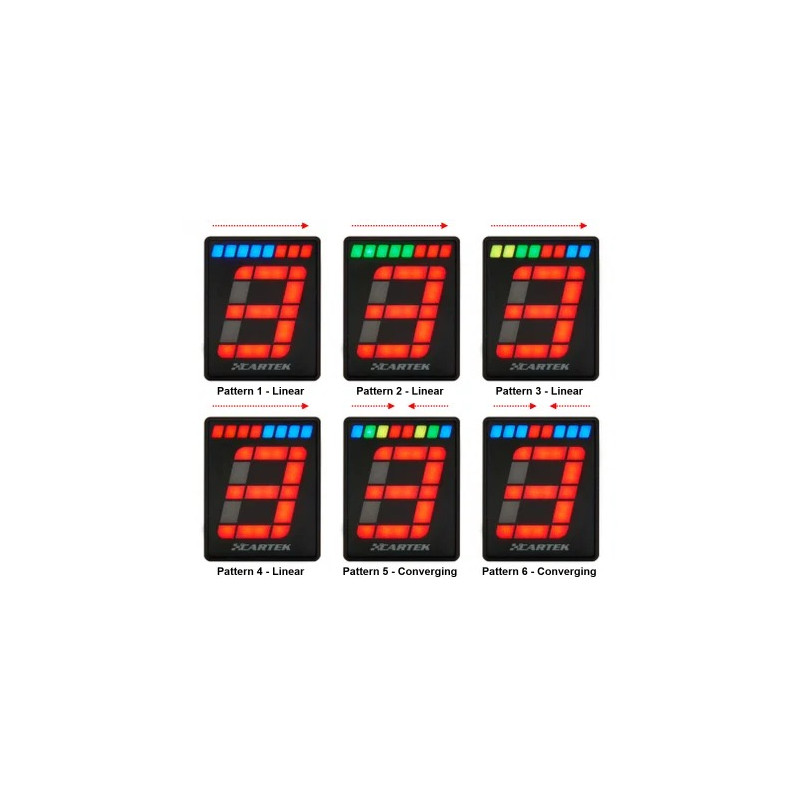

• Luce di spostamento: 8 LED multicolori, 6 sequenze a scelta
• Impostazioni: soglie di regime minimo e massimo, colori e luminosità giorno/notte
• Rilevamento della marcia: calcolo basato sul regime del motore e sulla velocità del veicolo, oppure segnale analogico di posizione del cambio di velocità
• Tensione di funzionamento: da 7 a 18 V

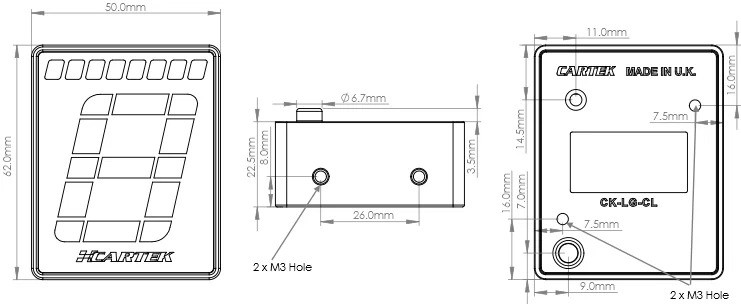

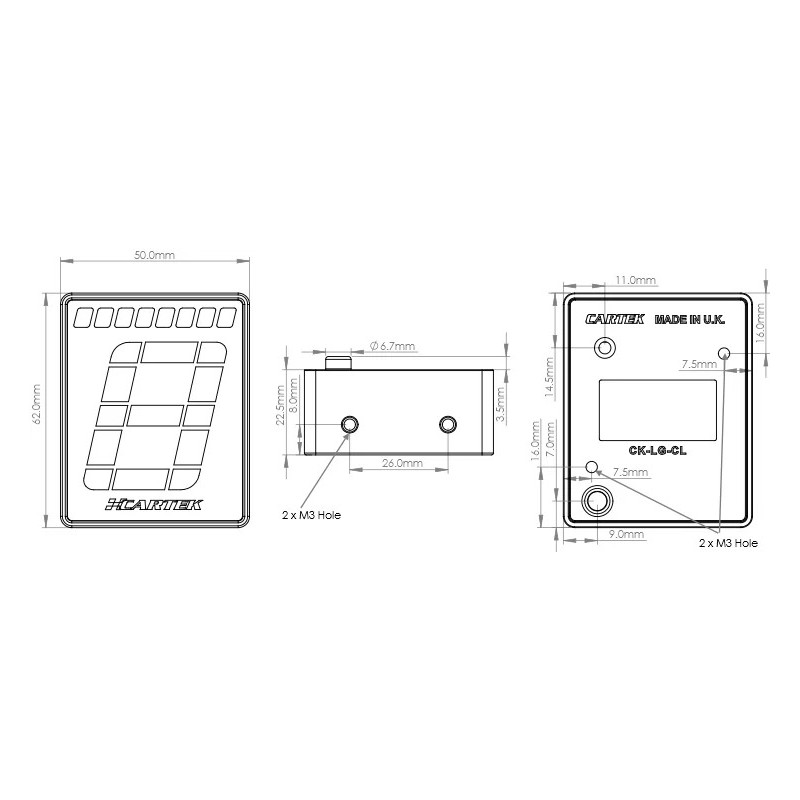

• Dimensioni: altezza 62 mm, larghezza circa 50 mm, profondità 22,5 mm
• Lunghezza del filo: 70 cm
• Alloggiamento: nylon PA 2200, elletronica incapsulata
• Grado di protezione: IP64
• Temperatura di funzionamento: da -10 °C a +85 °C
• Temperatura di stoccaggio: da -40 °C a +125 °C

Rilevamento della marcia inserita

La versione Club offre due modalità di funzionamento:

• Calcolo del rapporto regime/velocità: l’apparecchio confronta il regime del motore con la velocità del veicolo dopo una fase di apprendimento delle marce.
• Lettura di un sensore di posizione: su un cambio di velocità sequenziale dotato di un sensore compatibile, l’ingresso analogico consente di identificare la marcia in base alla tensione misurata.

Il dispositivo può essere utilizzato con cambi a comando manuale a H, cambi di velocità sequenziali, DSG o automatici, a condizione che siano disponibili i segnali necessari e che venga effettuata la configurazione adeguata.

Impostazioni della luce di spostamento

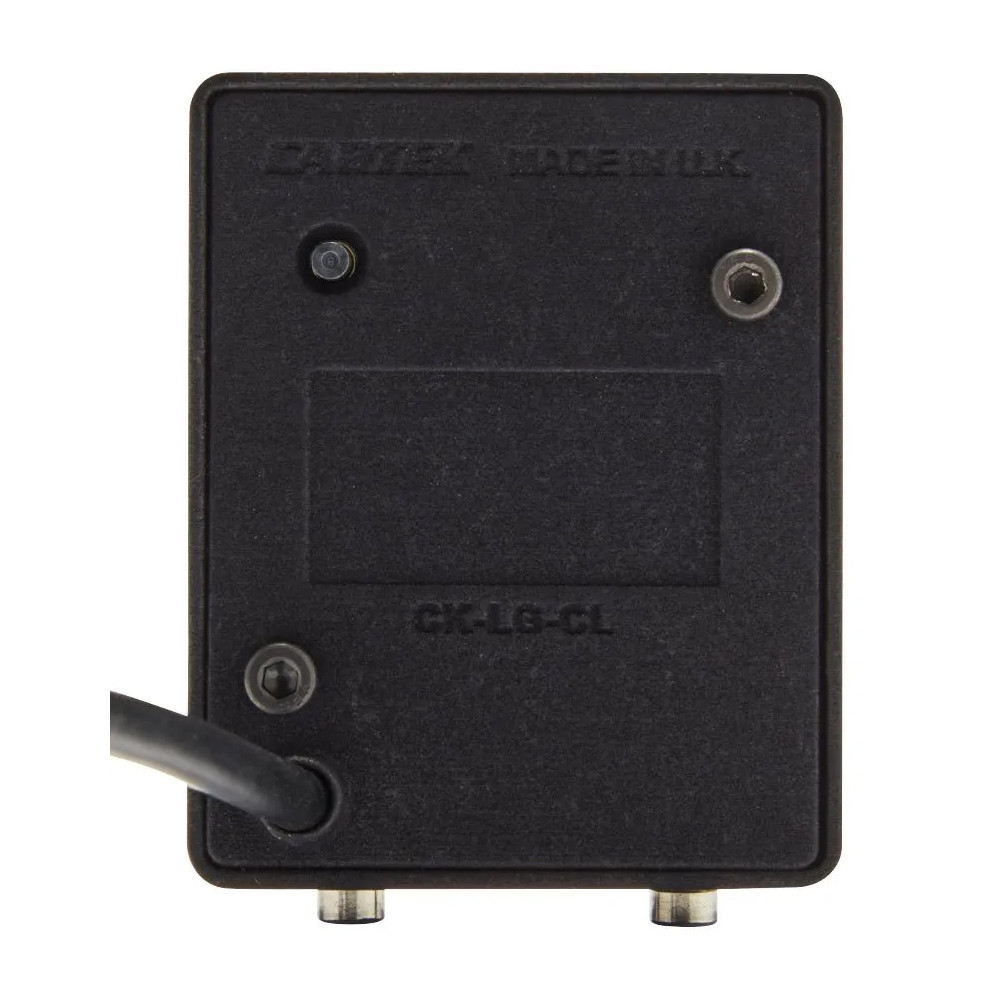

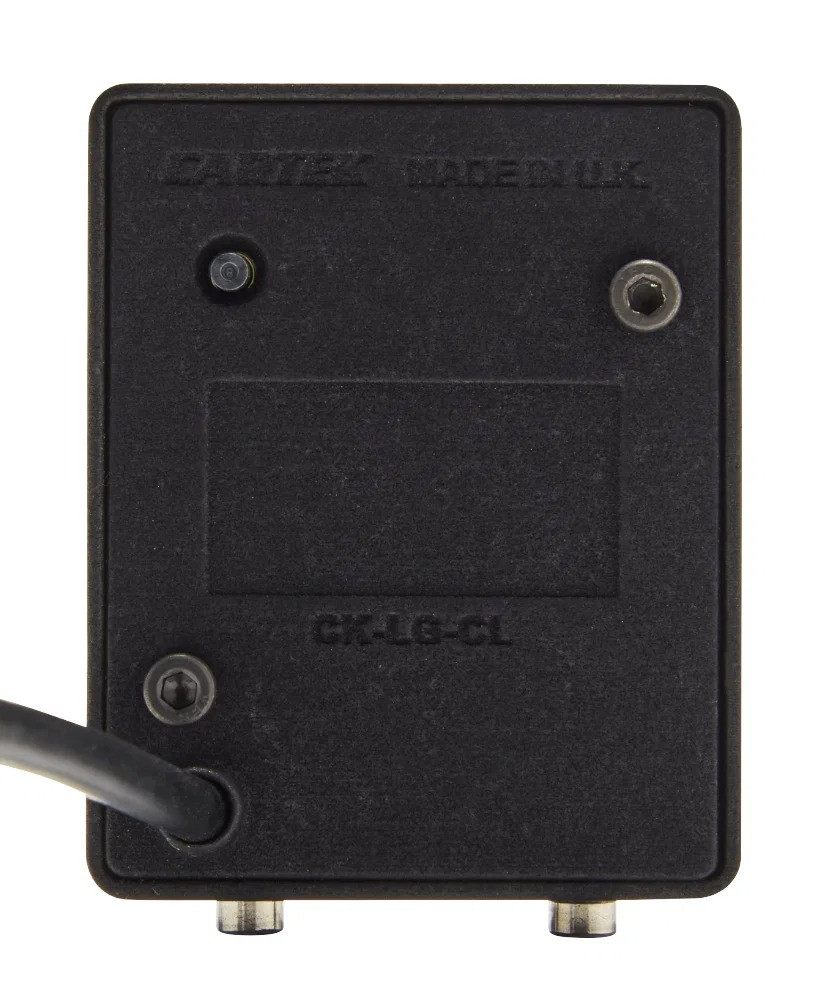

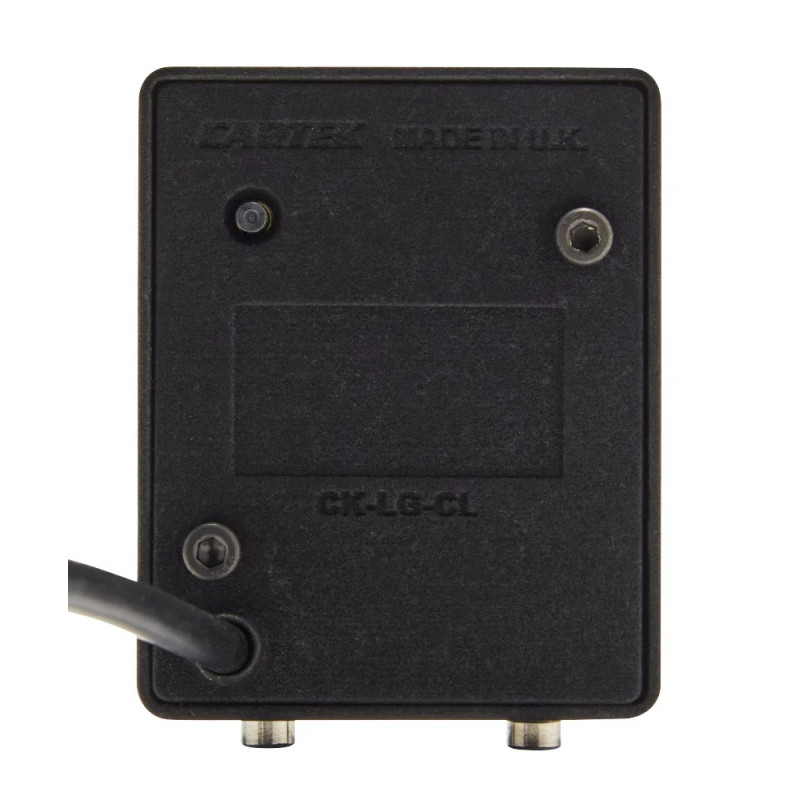

Le soglie di inizio e fine sequenza sono configurabili con o senza motore in funzione. Il pulsante posteriore consente di inserire i valori di regime e di selezionare l’animazione luminosa.

È disponibile un’impostazione di filtraggio del segnale di regime per le applicazioni storiche. La luminosità dello strumento indicatore della marcia e quella della luce di spostamento possono essere regolate separatamente per il giorno e per la notte.

Installazione e compatibilità

Fissare l’indicatore nel campo visivo del pilota utilizzando due viti M3 dal basso o dal retro. Per il montaggio dal basso, la profondità massima di avvitamento è di 8 mm.

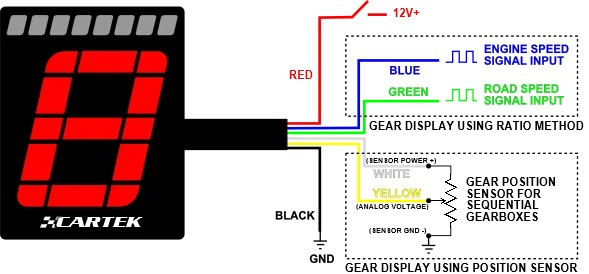

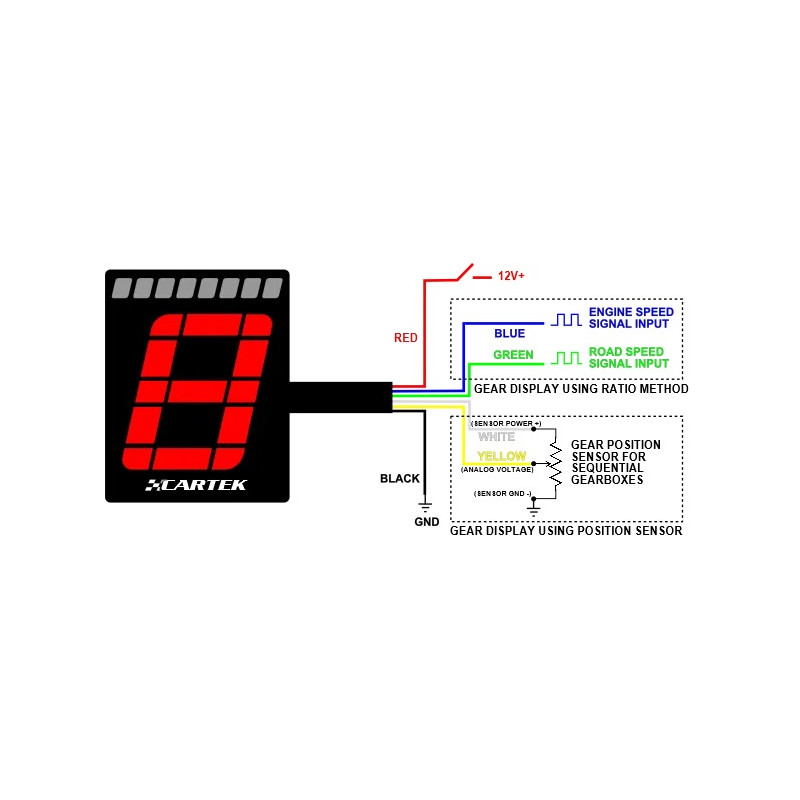

Collegare l’alimentazione, la massa e i segnali necessari in base al metodo di rilevamento scelto, secondo le istruzioni Cartek. Eseguire quindi l’apprendimento delle marce o delle posizioni del sensore.

Questo modello non è adatto ai motori dotati di vecchi sistemi di accensione CDI a scarica capacitiva.

Punti di forza

• Rapporto inserito e indicatore di cambio dei rapporti riuniti in un unico alloggiamento.
• Due metodi di rilevamento per diverse configurazioni del cambio.
• Display personalizzabile: 7 colori e 6 sequenze di luce di spostamento.
• Luminosità regolabile per il giorno e la notte.
• Unità compatta con protezione IP64.
