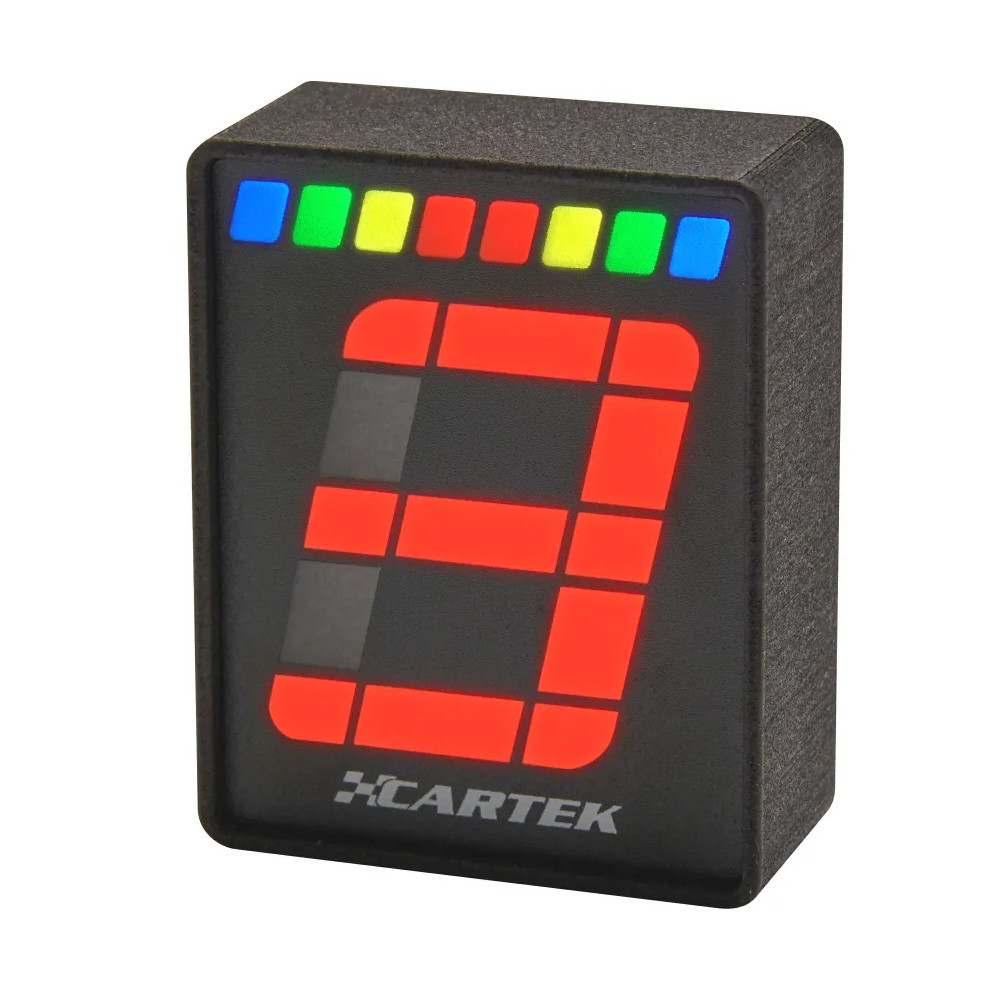

Cartek Club-Ganganzeige mit 8-LED-Shift-Light

Die Cartek Club-Ganganzeige mit Shift-Light vereint zwei Informationen in einem kompakten Gehäuse: das übersetzungsverhältnis und die Annäherung an die umdrehungen pro Minute, die für den Gangwechsel gewählt wurden. So kann der Fahrer diese Angaben während einer Rallye oder auf der Rennstrecke auf dem Armaturenbrett ablesen.

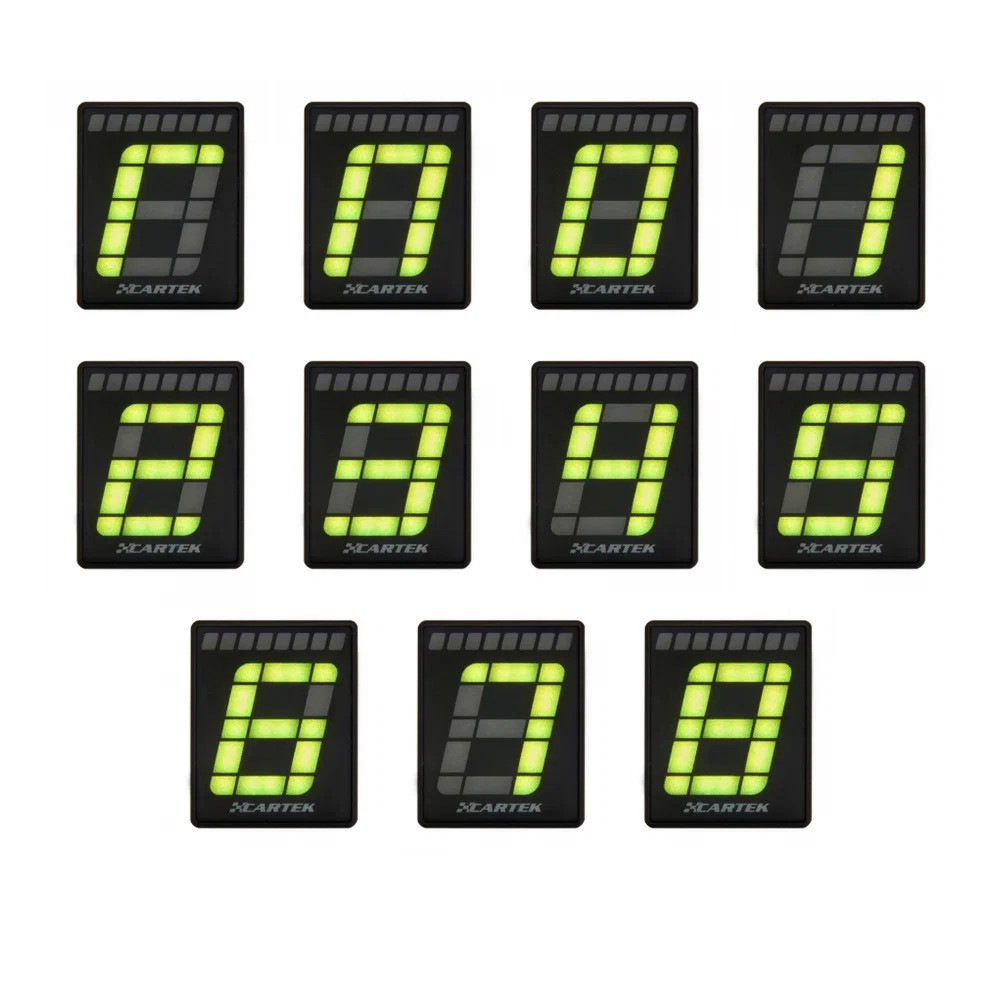

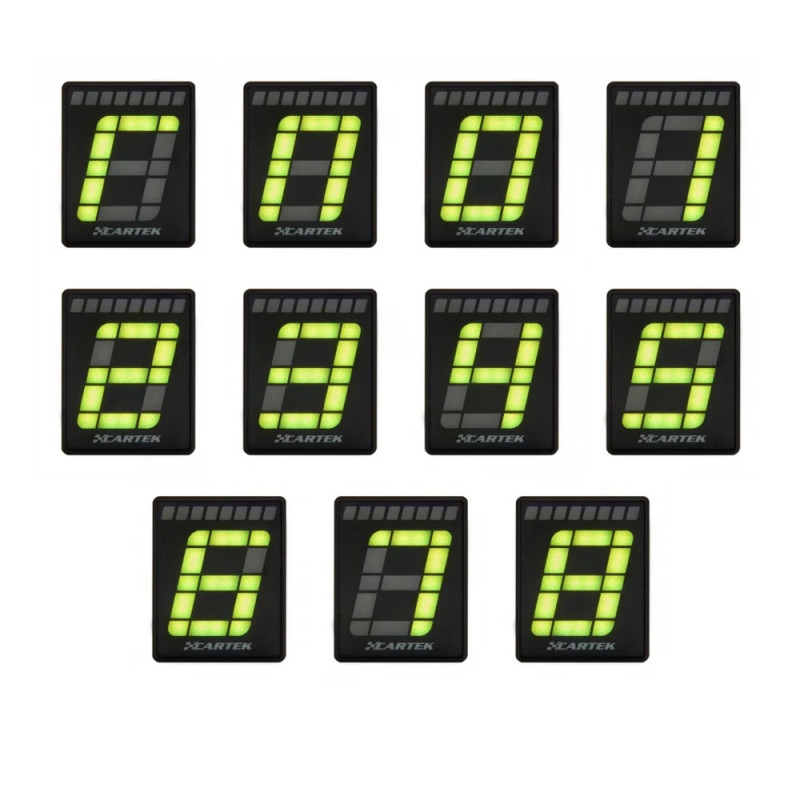

Der eingelegte Gang wird auf einer digitalen 7-Segment-Anzeige in sieben wählbaren Farben angezeigt. Im oberen Bereich leuchten die 8 mehrfarbigen LEDs der Schaltanzeige entsprechend den konfigurierten Schwellen der Umdrehungen pro Minute schrittweise auf. Sechs Leuchtsequenzen sowie Tag-/Nacht-Helligkeitseinstellungen ermöglichen eine individuelle Anpassung der Anzeige.

Technische Daten

• Marke: Cartek
• Modell: Gear Indicator Club
• Hersteller-Artikelnummer: CK-LG-CL
• Funktionen: Anzeige des eingelegten Gangs und sequenzielles Shift-Light
• Anzeige: digital mit 7 Segmenten

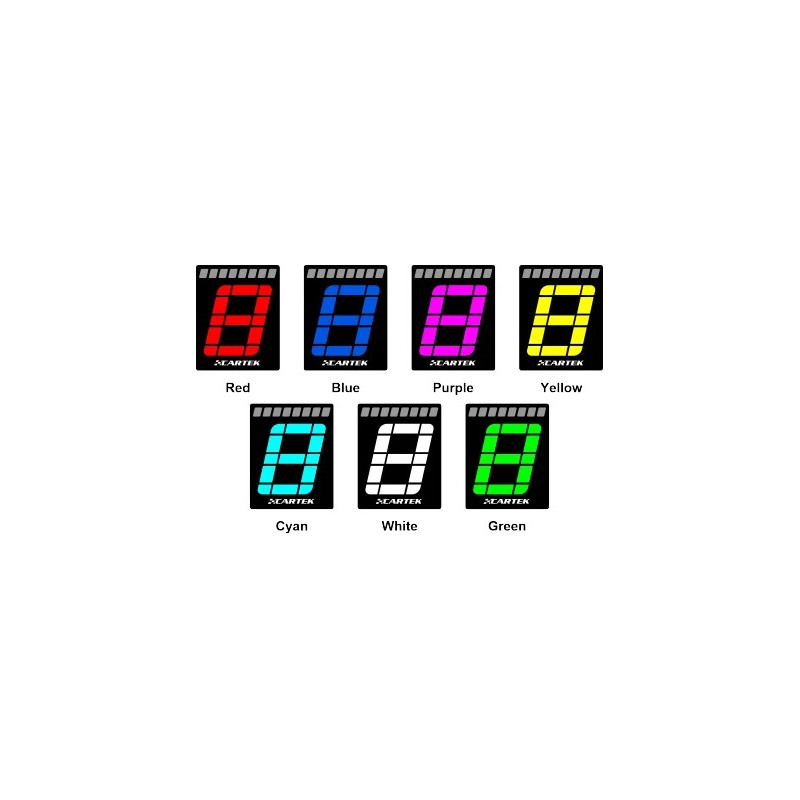

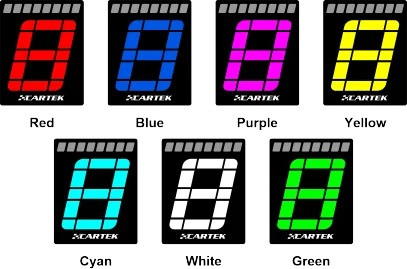

• Anzeigefarben: 7 zur Auswahl
• Anzahl der konfigurierbaren Vorwärtsgänge: 2 bis 8
• Anzeige von Totpunkt und rückwärtsgang: N und R, je nach Erkennungsmethode und verfügbaren Signalen

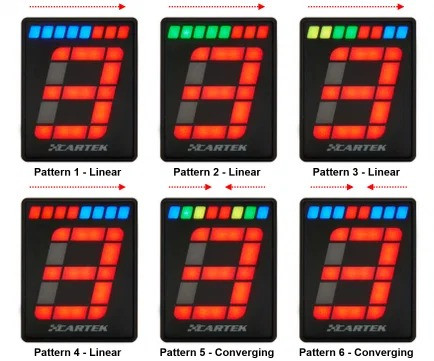

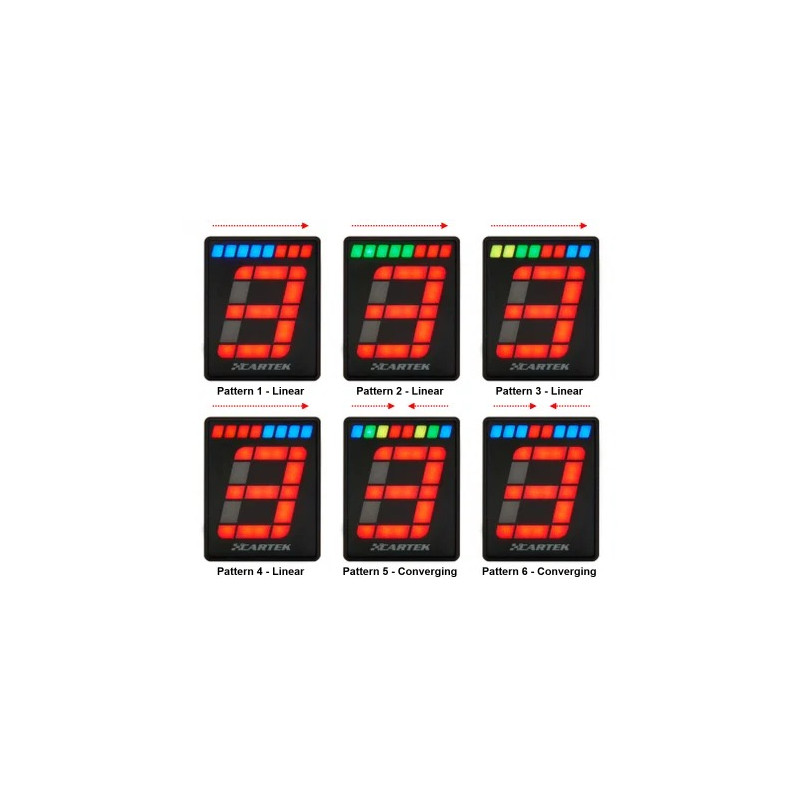

• Schaltanzeige: 8 mehrfarbige LEDs, 6 wählbare Sequenzen
• Einstellungen: untere und obere Schwellen der umdrehungen pro minute, Farben und Helligkeit Tag/Nacht
• Gangerkennung: Berechnung anhand der Drehzahl des Motors und der Fahrzeuggeschwindigkeit oder analoges Signal zur Getriebestellung
• Betriebsspannung: 7 bis 18 V

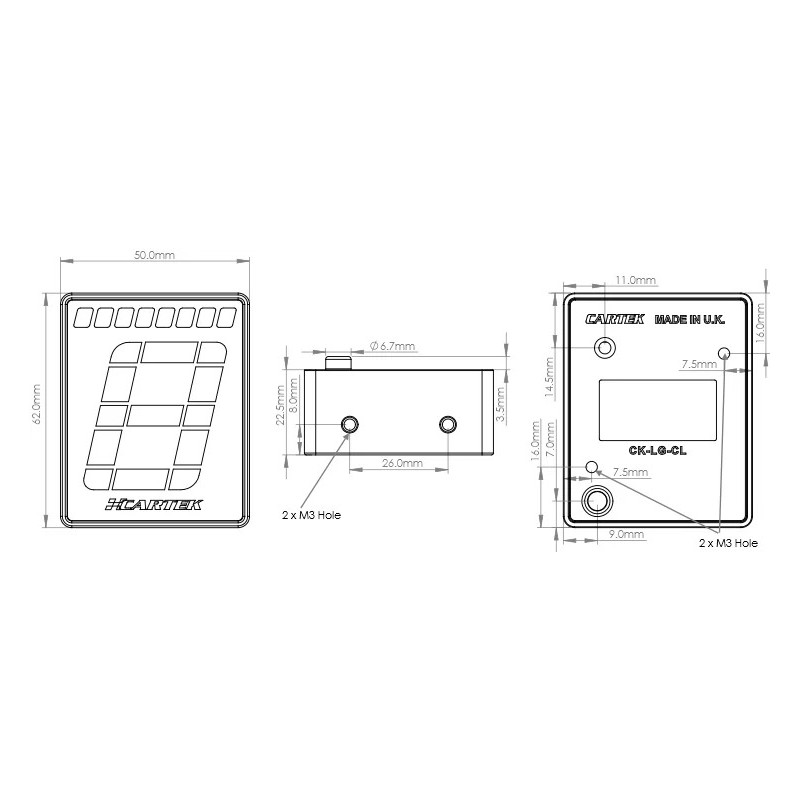

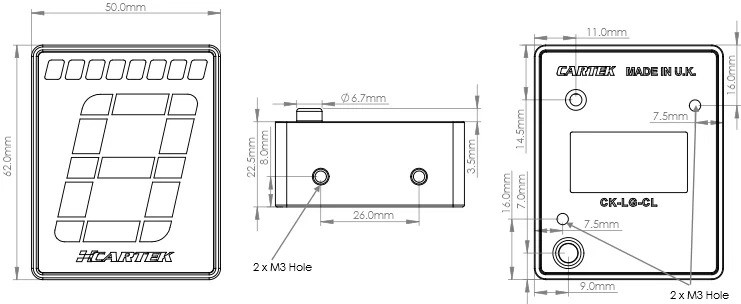

• Abmessungen: Höhe 62 mm, Breite ca. 50 mm, Tiefe 22,5 mm
• Kabellänge: 70 cm
• Gehäuse: Nylon PA 2200, vergossene Elektronik
• Schutzart: IP64
• Betriebstemperatur: -10 °C bis +85 °C
• Lagertemperatur: -40 °C bis +125 °C

Erkennung des eingelegten Gangs

Die Club-Version bietet zwei Betriebsmodi:

• Berechnung des Verhältnisses von Drehzahl zu Geschwindigkeit: Das Gerät vergleicht nach einer Einlernphase für die Gänge die Drehzahl des Motors mit den Umdrehungen pro Minute des Fahrzeugs.
• Auslesen eines Positionssensors: Bei einem sequentiellen Getriebe, das mit einem kompatiblen Sensor ausgestattet ist, ermöglicht der analoge Eingang die Erkennung des Gangs anhand der gemessenen Spannung.

Das Gerät kann mit handschaltgetriebenen Getrieben, sequentiellen Getrieben, DSG-Getrieben oder automatischen Getrieben verwendet werden, sofern die erforderlichen Signale vorhanden sind und die entsprechende Konfiguration vorgenommen wird.

Einstellungen für das Shift-Light

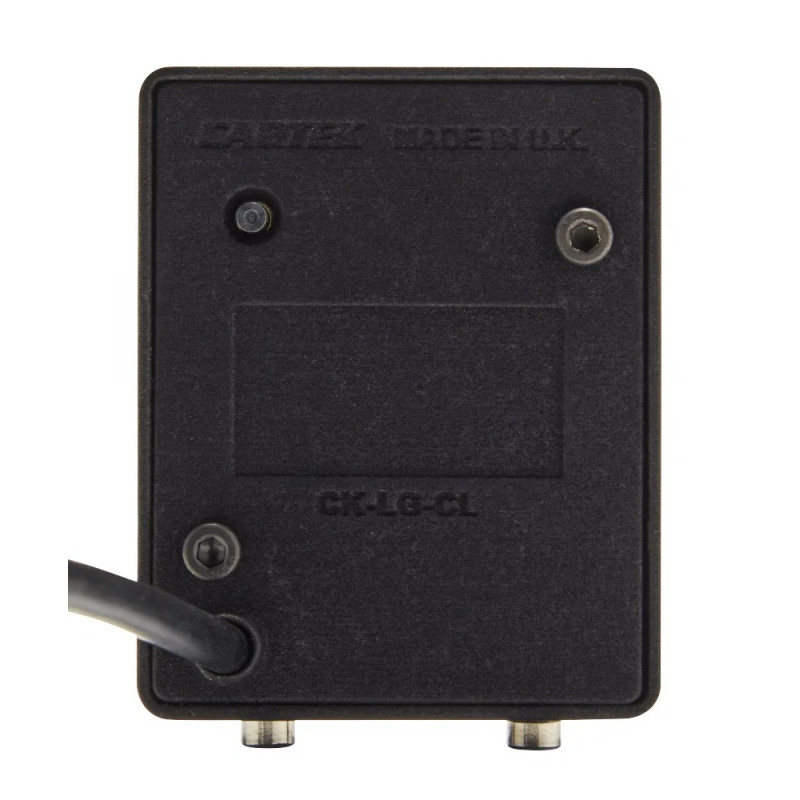

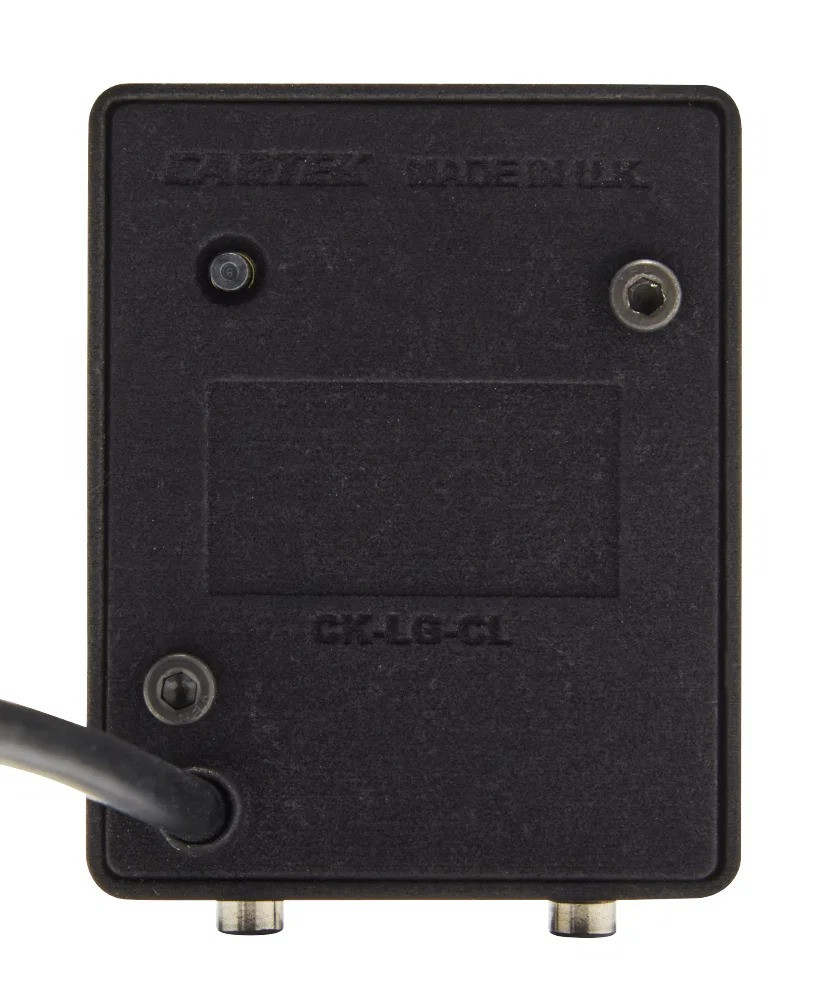

Die Schwellenwerte für den Beginn und das Ende der Sequenz sind bei laufendem oder ausgeschaltetem motor konfigurierbar. Über die Taste auf der Rückseite lassen sich die Werte der umdrehungen pro minute eingeben und die Lichtanimation auswählen.

Für Oldtimer-Anwendungen steht eine Filterung des Signals der Umdrehungen pro Minute zur Verfügung. Die Helligkeit der Anzeigen für den Ganganstieg und des Shift-Lights können separat für Tag und Nacht eingestellt werden.

Einbau und Kompatibilität

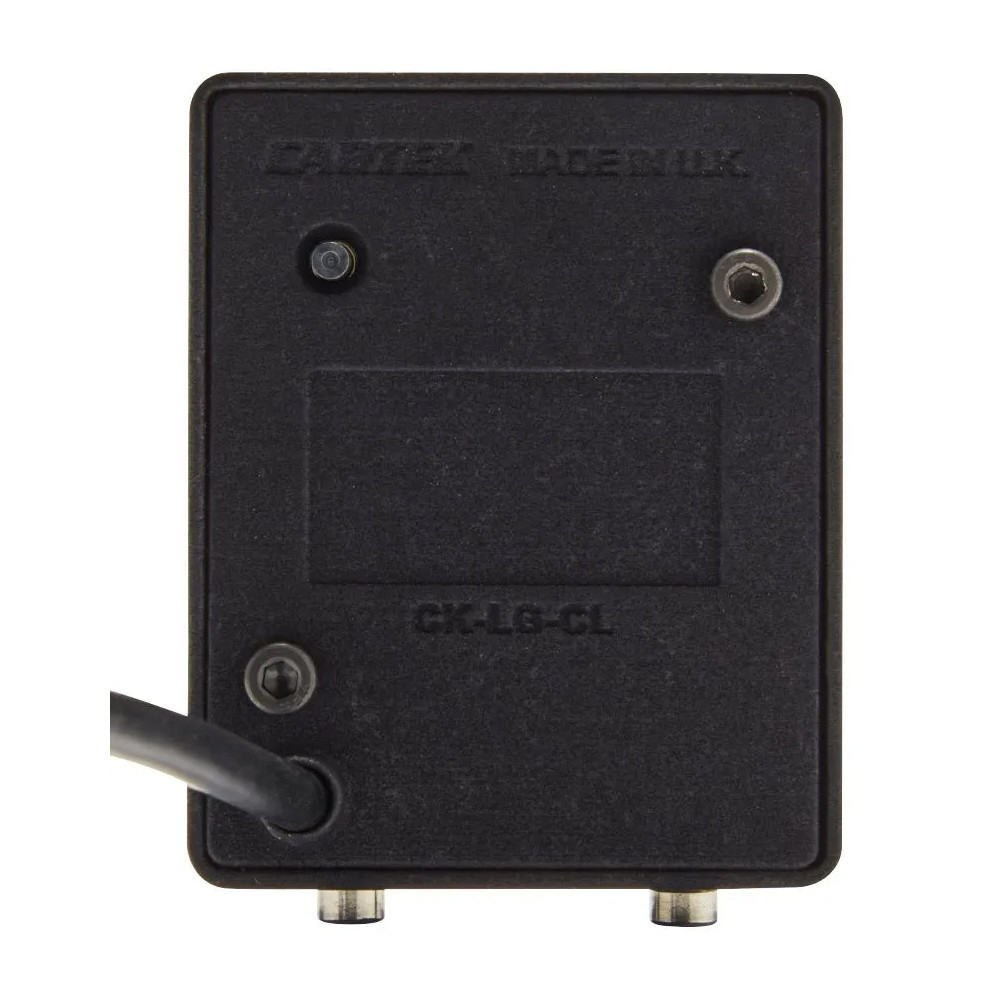

Befestigen Sie die Anzeige im Sichtfeld des Fahrers mit zwei M3-Schrauben von unten oder von hinten. Bei einer Befestigung von unten beträgt die maximale Einschraubtiefe 8 mm.

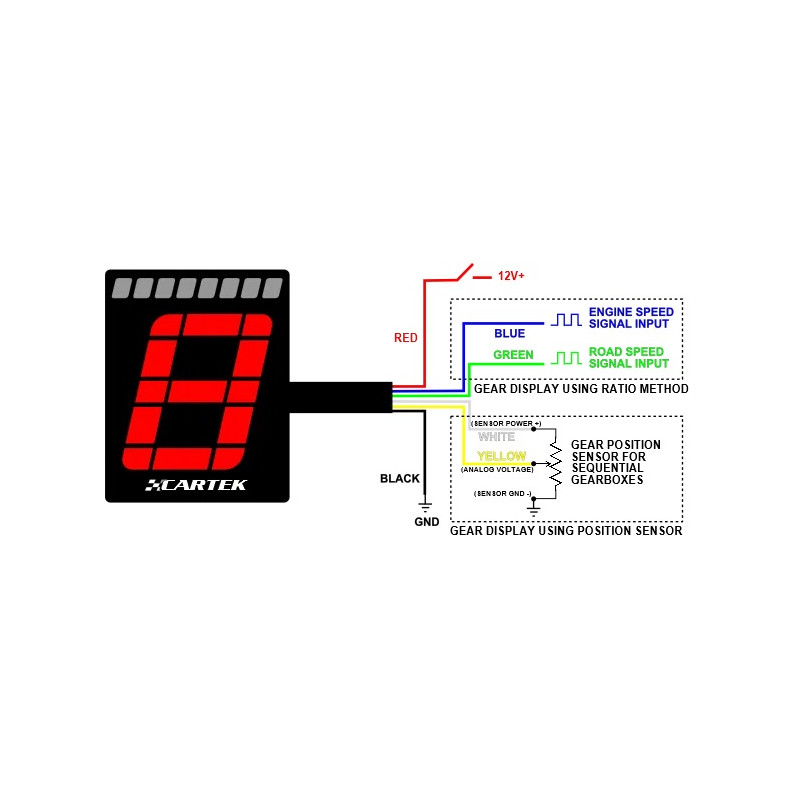

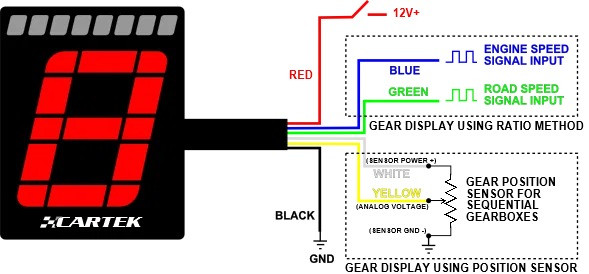

Schließen Sie die Stromversorgung, die Masse und die für die gewählte Erfassungsmethode erforderlichen Signale gemäß der Cartek-Anleitung an. Führen Sie anschließend das Einlernen der Gänge oder der Sensorpositionen durch.

Dieses Modell ist nicht für Motoren geeignet, die mit älteren kapazitiv entladbaren CDI-Zündsystemen ausgestattet sind.

Vorteile

• Eingelegter Gang und Gangwechsel-Anzeige in einem Gehäuse vereint.
• Zwei Erfassungsmethoden für unterschiedliche Getriebekonfigurationen.
• Anpassbare Anzeige: 7 Farben und 6 Shift-Light-Sequenzen.
• Einstellbare Helligkeit für Tag und Nacht.
• Kompaktes Gehäuse mit Schutzart IP64.
