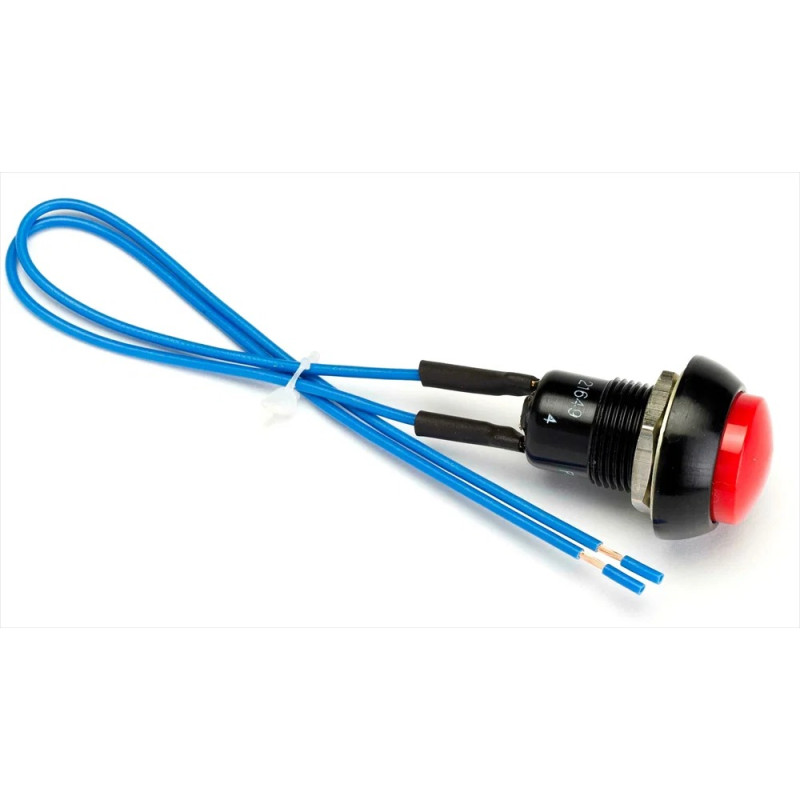

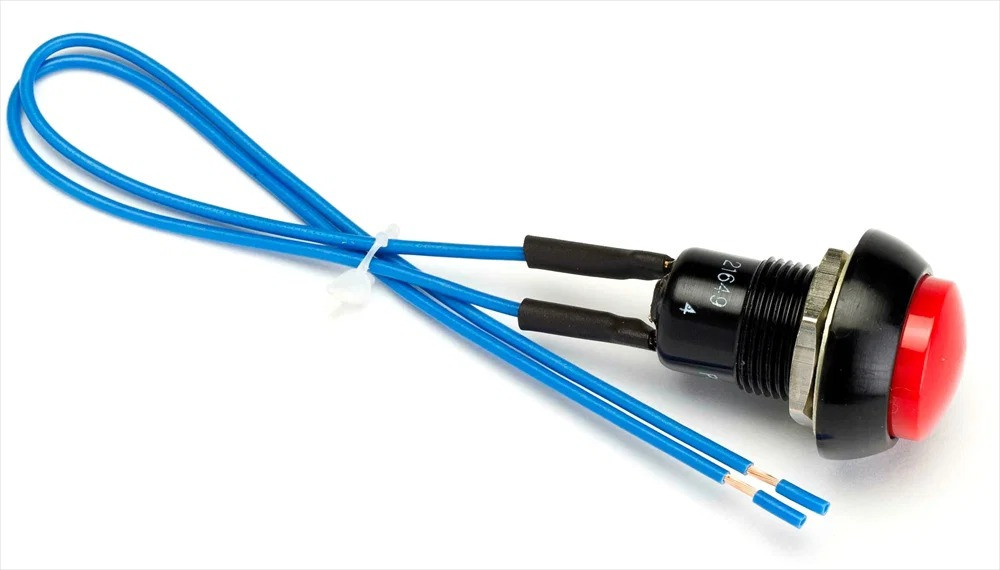

Roter Cartek-Not-Aus-Druckknopf für elektronische Ausschalter

Mit dem roten Cartek-Not-Aus-Druckknopf von außen lässt sich der elektronische Ausschalter von außerhalb des Fahrzeugs auslösen. Er dient als Fernbedienung für eine Anlage, die für Rallyes, Rundstreckenrennen oder andere Rennsportdisziplinen vorgesehen ist.

Die Artikelnummer CK-EP-02 arbeitet mit Impulsen bei der Öffnung des Kontakts: Ein Druck unterbricht den Steuerkreis und löst das Abschalten des Cartek-Systems aus. Der Taster kehrt nach dem Loslassen in seine Ruhestellung zurück. Er dient ausschließlich der Abschaltung und ermöglicht kein Wiedereinschalten.

Technische Daten

• Marke: Cartek
• Hersteller-Artikelnummer: CK-EP-02
• Typ: Externer Stopp-Druckknopf
• Farbe: rot
• Funktion: Stoppbefehl für den elektronischen Ausschalter
• Betätigung: kurzzeitig, mit Rückstellung in die Ausgangsposition
• Kontakt: normalerweise geschlossen, bei Betätigung offen
• Schutzart: wasserdichter Taster für den Außenbereich

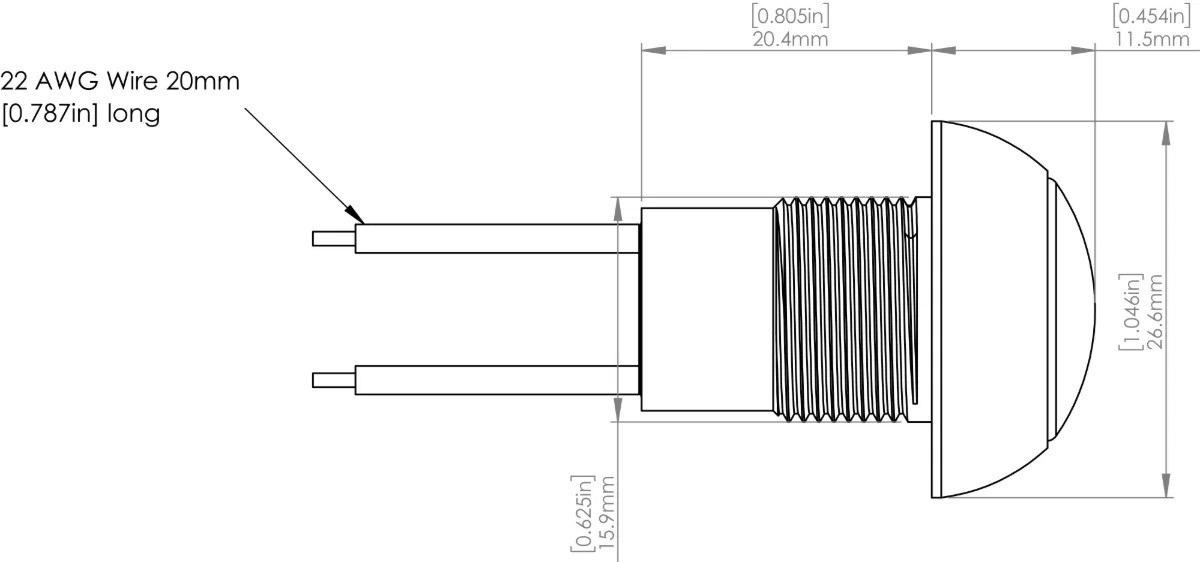

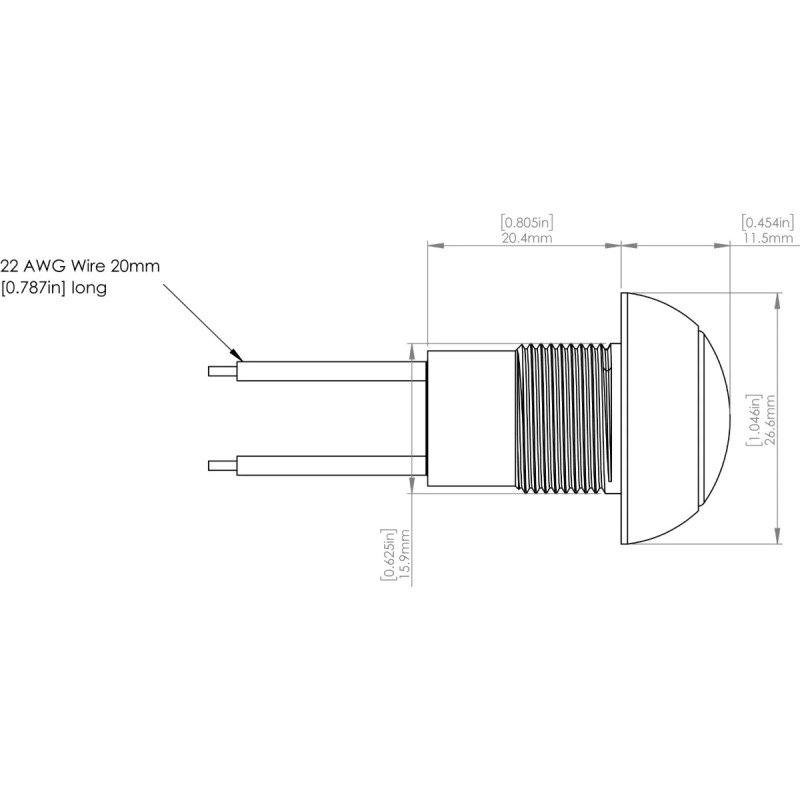

• Außendurchmesser des Kopfes: 26,6 mm
• Durchmesser des Befestigungskörpers: 15,9 mm
• Länge des Körpers unter dem Kopf: 20,4 mm
• Länge des Gewindeteils: 11,5 mm
• Anschlussdrähte: 22 AWG, Länge 20 mm gemäß Herstellerzeichnung

Kompatibilität und Installation

Dieser Taster ist für die externe Steuerung der elektronischen Cartek-Ausschalter vorgesehen.

Installieren Sie ihn an einer Stelle, die von außerhalb des Fahrzeugs zugänglich ist, und schließen Sie dann seine Kabel gemäß der Anleitung des verwendeten Ausschalters an den Steuerkreis an. Die Abmessungen des Befestigungskörpers ermöglichen die Vorbereitung seiner Montage auf der Halterung.

Der Taster steuert das Elektronikmodul: Er wird nicht direkt an das Batteriekabel angeschlossen.

Vorteile

• Von außerhalb des Fahrzeugs zugängliche Abschaltfunktion.
• Momentane Betätigung durch einfachen Druck.
• Wasserdichter Taster, geeignet für den Außenbereich.
• Rote Farbe zur Kennzeichnung des Abschaltknopfs.
