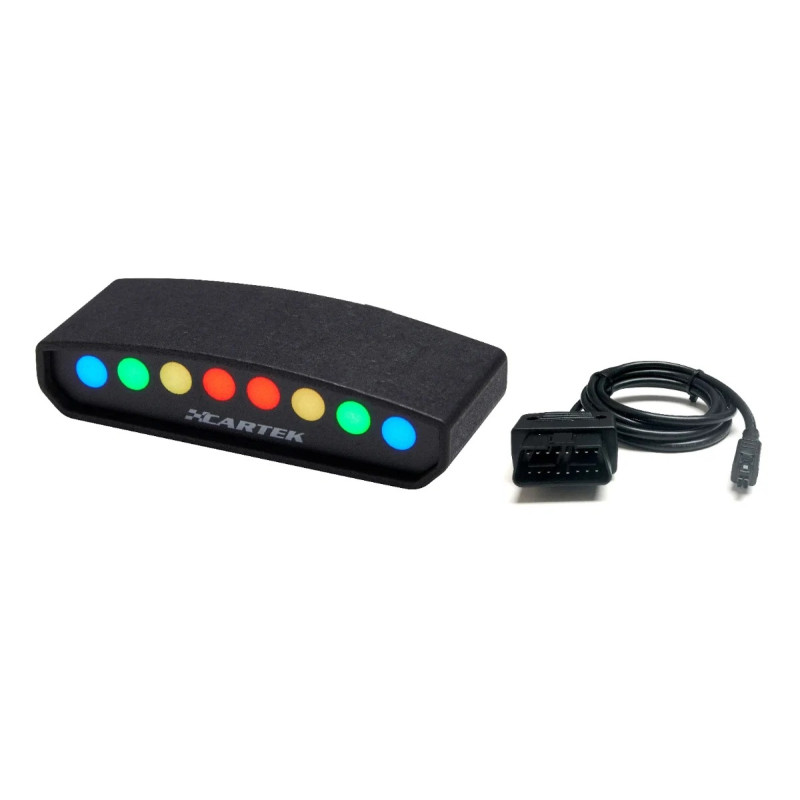

Cartek OBD2-Schaltanzeige mit 8 mehrfarbigen LEDs

Das Cartek OBD2 Shift Light ist eine schaltanzeige, die direkt an den OBD2-Stecker des Fahrzeugs angeschlossen wird. Seine 8 mehrfarbigen LEDs leuchten je nach drehzahl des motors schrittweise auf, um dem Fahrer entsprechend den programmierten Schwellenwerten den richtigen Zeitpunkt für den gangwechsel anzuzeigen.

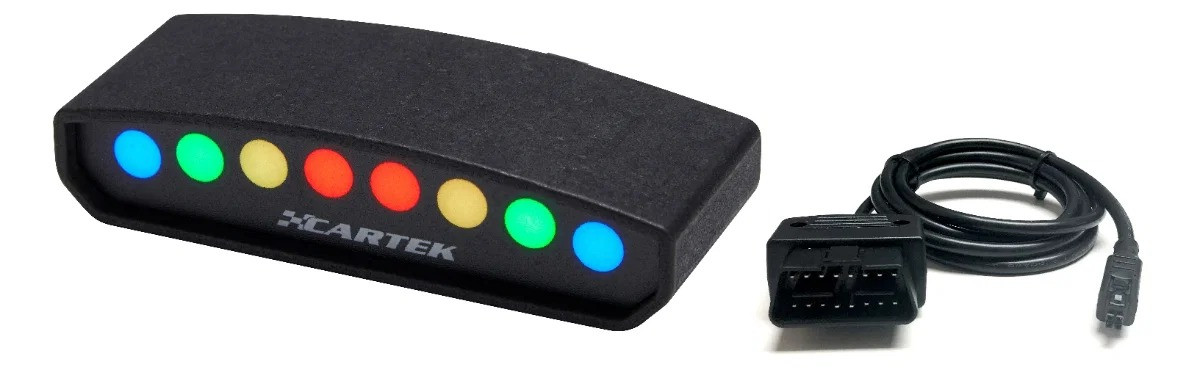

Es wird mit einem 1,5 m langen OBD2-Kabel geliefert und erfordert keine zusätzliche Verkabelung. Beim Einschalten sucht das System automatisch nach einem kompatiblen Kommunikationsprotokoll. Bei ausgeschaltetem Motor wechselt es in den Standby-Modus, um den Verbrauch der Batterie zu begrenzen.

Eine an die Drehzahl des motors angepasste Sequenz

Die Umdrehungen pro Minute für den Beginn und das Ende der Sequenz lassen sich über den Knopf auf der Rückseite des Gehäuses einstellen. Die Programmierung kann bei ausgeschaltetem Motor durch Eingabe der gewünschten Werte oder bei laufendem Motor gemäß der Anleitung in der Bedienungsanleitung vorgenommen werden.

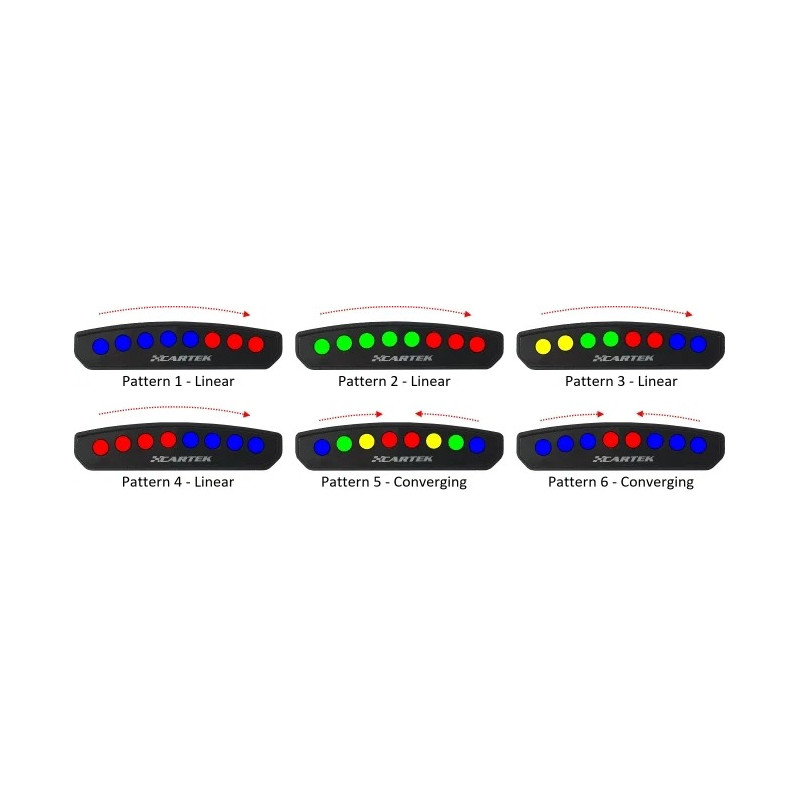

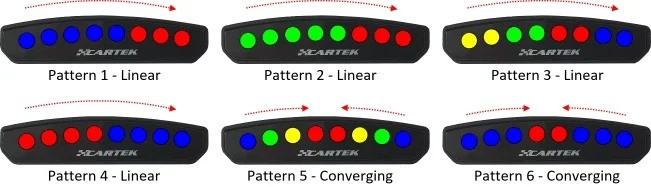

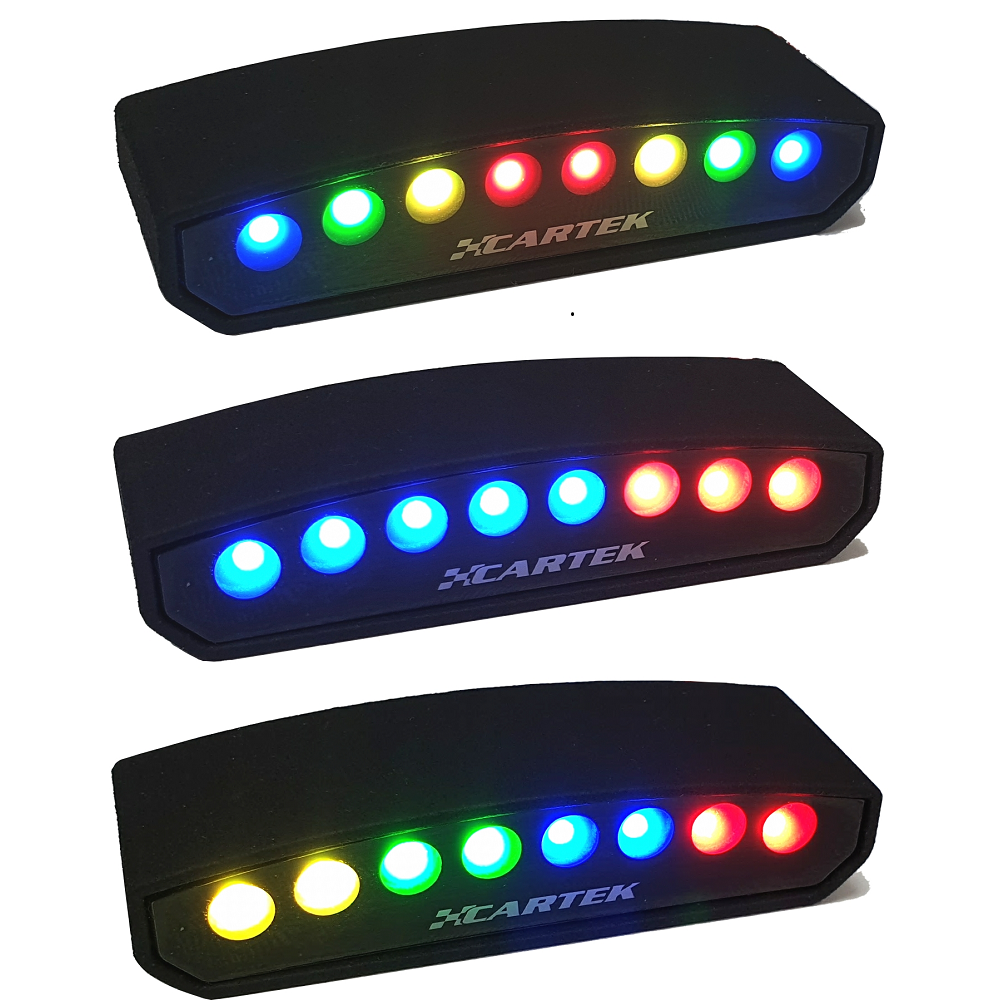

Dem Fahrer stehen 6 Lichtsequenzen – linear oder konvergierend – sowie zwei einstellbare Helligkeitsstufen für den Einsatz bei Tag und Nacht zur Verfügung.

Technische Daten

• Marke: Cartek
• Hersteller-Artikelnummer: CK-LS-OBD
• Typ: Leuchtanzeige für den gangwechsel schaltvorgang
• Anschluss: OBD2-kompatibler Stecker

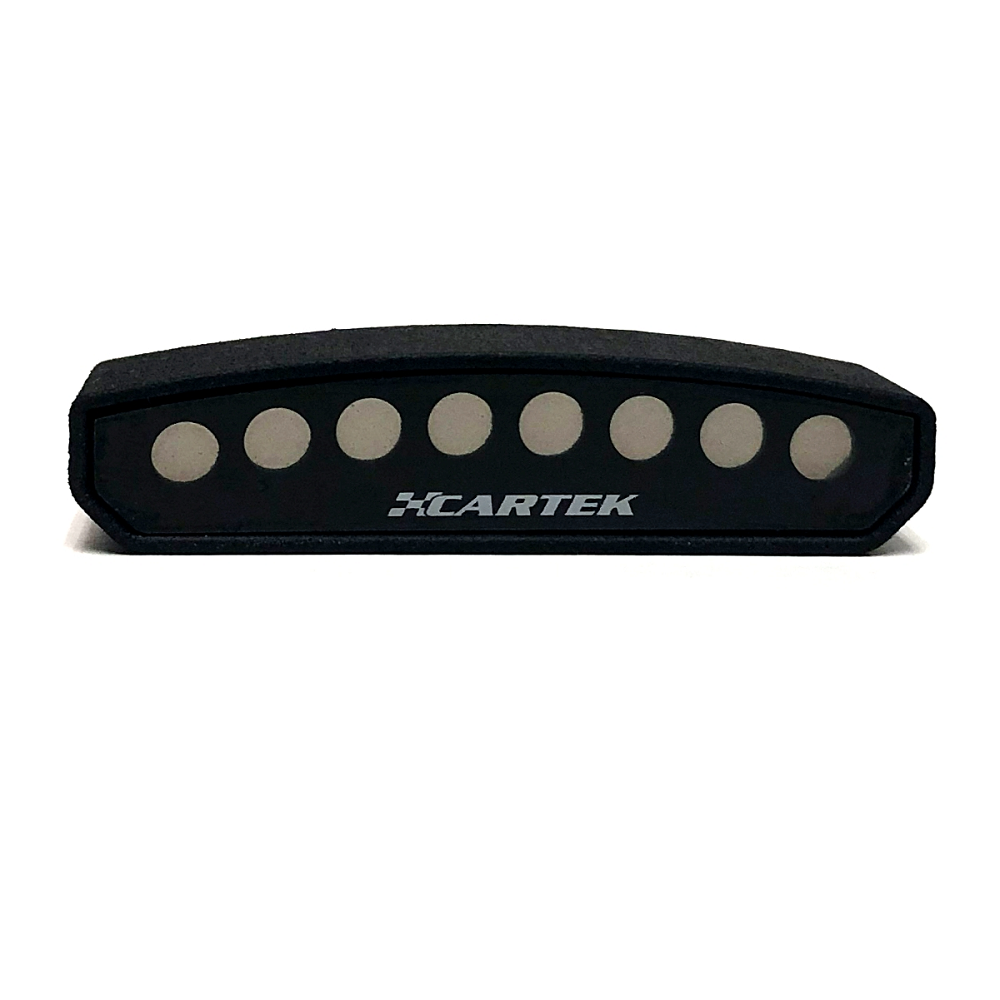

• Anzeige: 8 mehrfarbige RGB-LEDs
• Lichtsequenzen: 6, linear oder konvergierend
• Einstellungen: umdrehungen pro minute, Enddrehzahl und Helligkeit Tag/Nacht

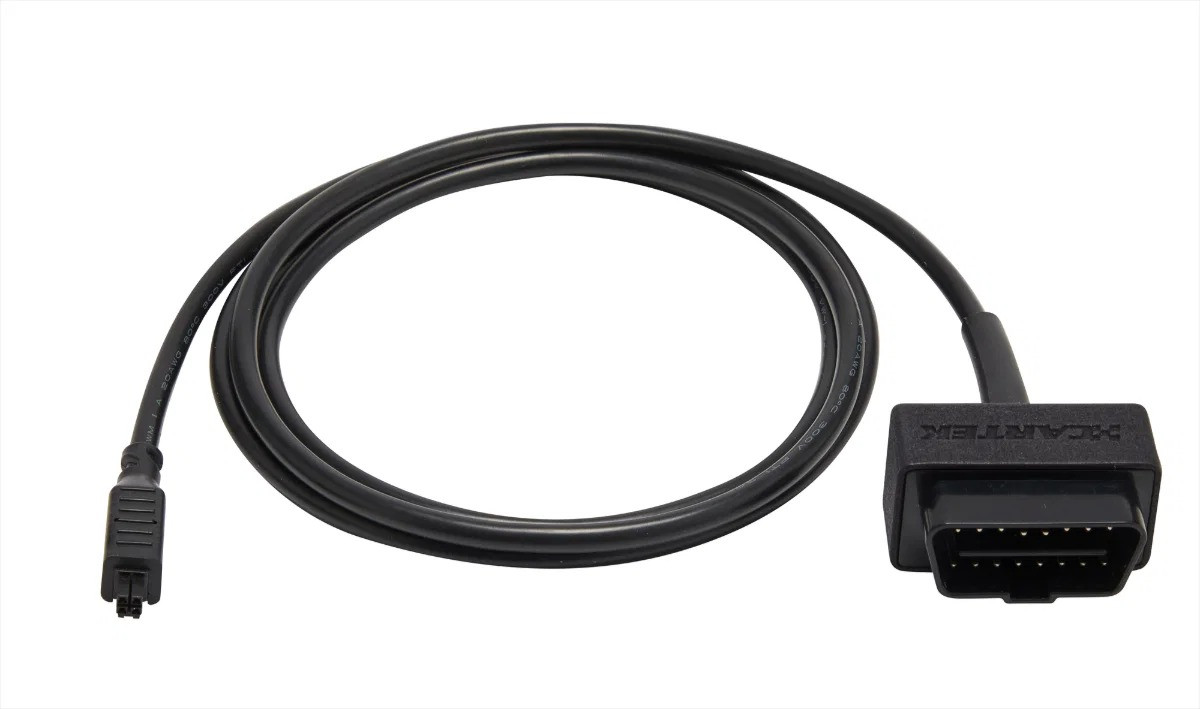

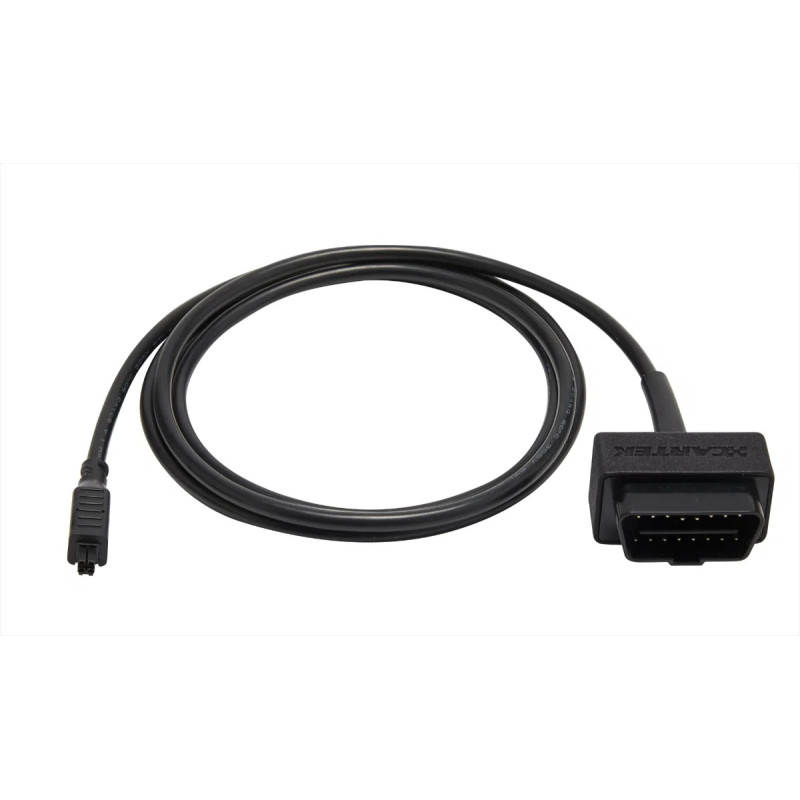

• Mitgeliefertes Kabel: OBD2, Länge 1,5 m

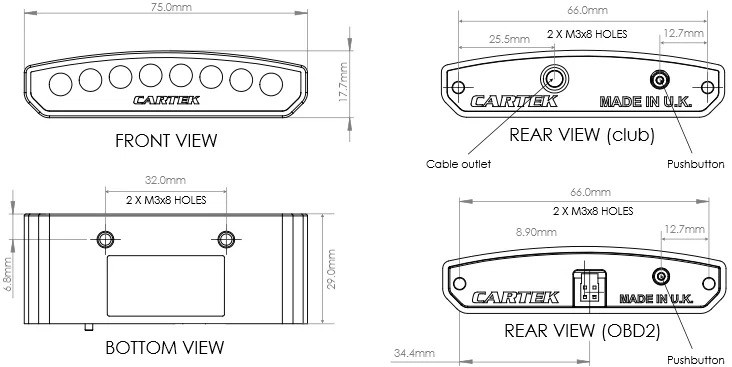

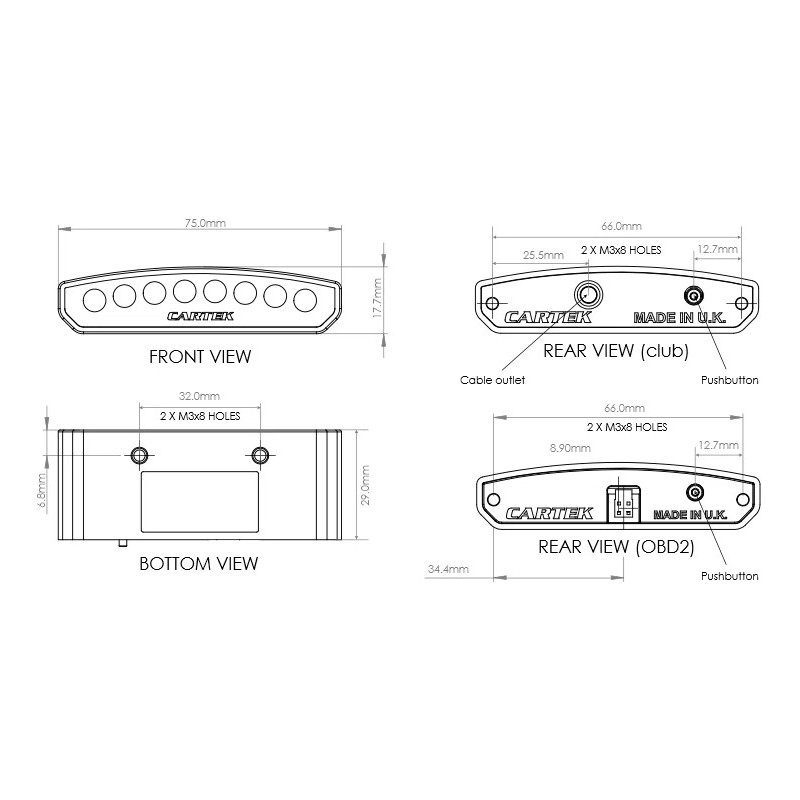

• Abmessungen: Breite 75 mm, Höhe 17,7 mm, Tiefe 29 mm
• Gewicht: 55 g
• Betriebsspannung: 7 bis 18 V
• Betriebstemperatur: −10 bis +85 °C
• Gehäuse: Nylon PA 2200, vergossene Elektronik
• Schutzart: IP64
• Befestigung: zwei M3-Schrauben von unten oder von hinten

Kompatibilität und Installation

Das Vorhandensein eines OBD2-Anschlusses allein garantiert noch keine Kompatibilität: Das Fahrzeugprotokoll muss unterstützt werden. Das Shift Light darf das einzige an diesen Anschluss angeschlossene Gerät sein. Es funktioniert nicht mit einem OBD2-Verteiler und darf nicht direkt an das Bordnetz des Fahrzeugs angeschlossen werden.

Das Gehäuse im Sichtfeld des Fahrers montieren. Bei der Befestigung von unten ist eine maximale Einschraubtiefe von 8 mm einzuhalten. Produkt für den Rennsport bestimmt.
