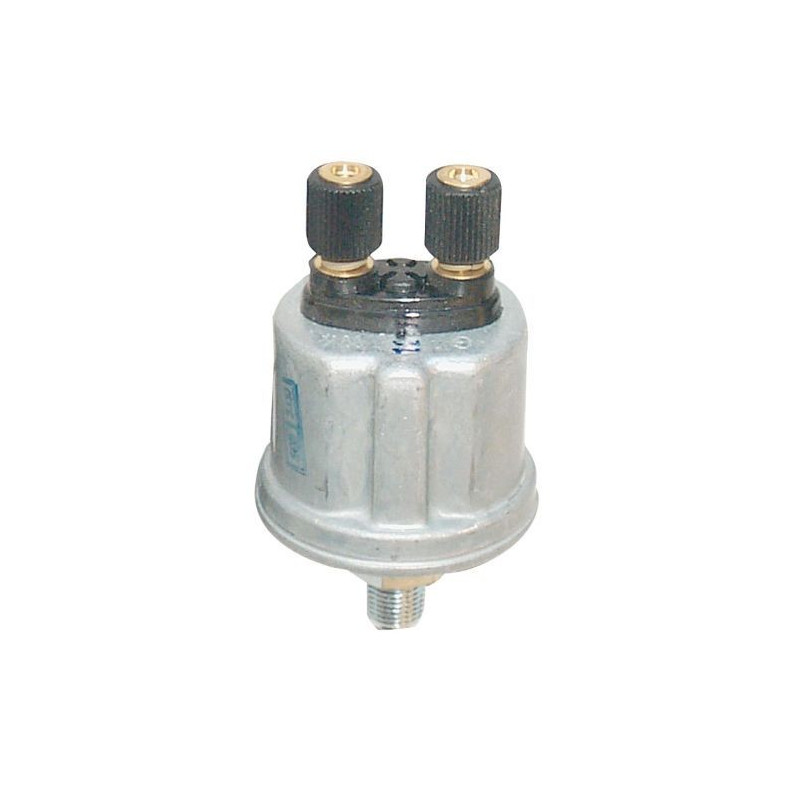

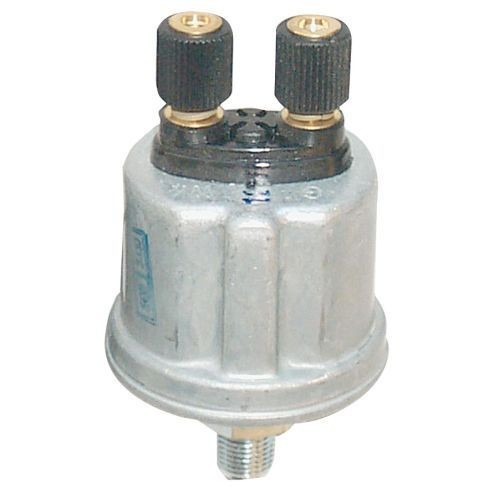

Capteur de pression d’huile VDO 0 à 5 bar 1/8-27 NPTF avec alerte 0,4 bar

La mesure de pression d’huile avec ce capteur de pression d’huile VDO repose sur un signal résistif de 10 à 184 ?. Cette référence couvre 0 à 5 bar et utilise un raccord 1/8-27 NPTF.

La sortie 10 à 184 ? doit correspondre à la caractéristique électrique du manomètre ou de l’indicateur utilisé. Une plage d’affichage identique ne suffit pas à garantir la compatibilité. Le contact d’alerte à 0,40 bar ± 0,10 bar fournit une fonction distincte de la mesure, pour commander un témoin compatible.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 360-081-030-049C
• Type : Capteur de pression d’huile
• Plage de mesure : 0 à 5 bar
• Filetage : 1/8-27 NPTF

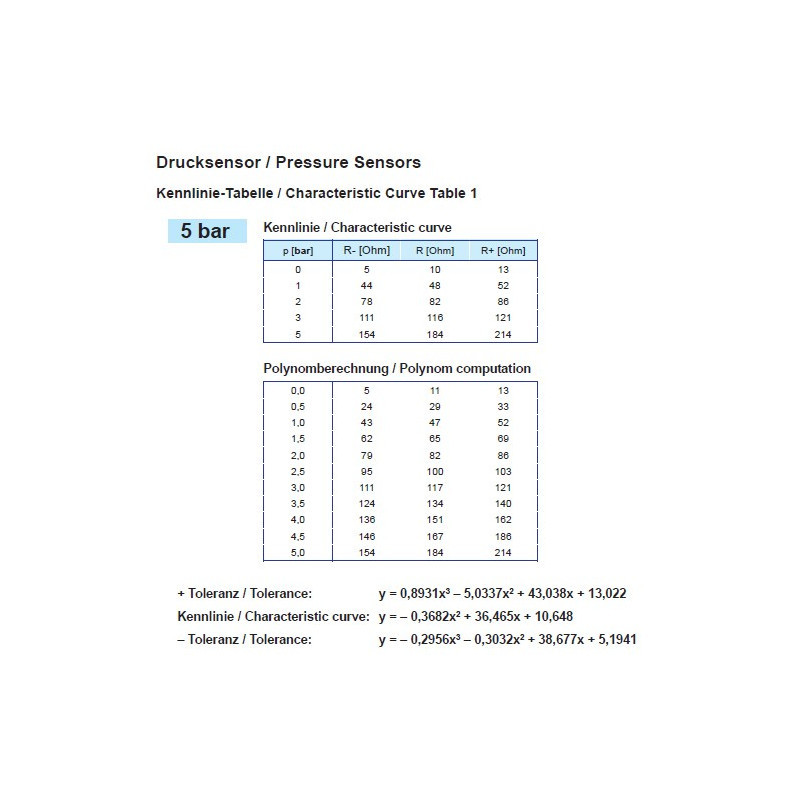

• Signal résistif : 10 à 184 ?
• Tension de fonctionnement : 6 à 24 V CC
• Contact d’alerte : 0,40 bar ± 0,10 bar

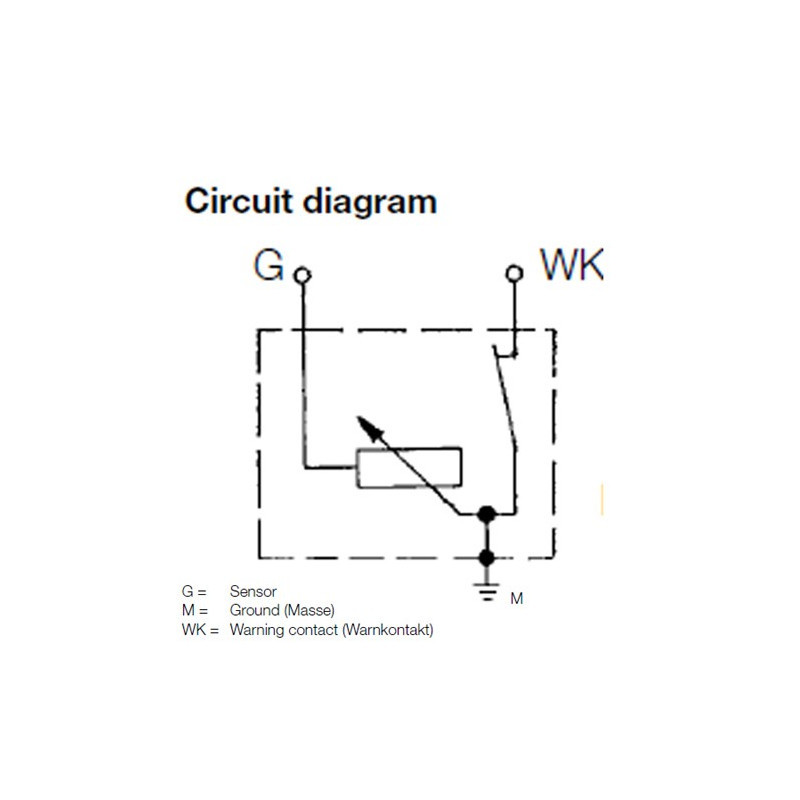

• Type de masse : Masse par le corps de la sonde

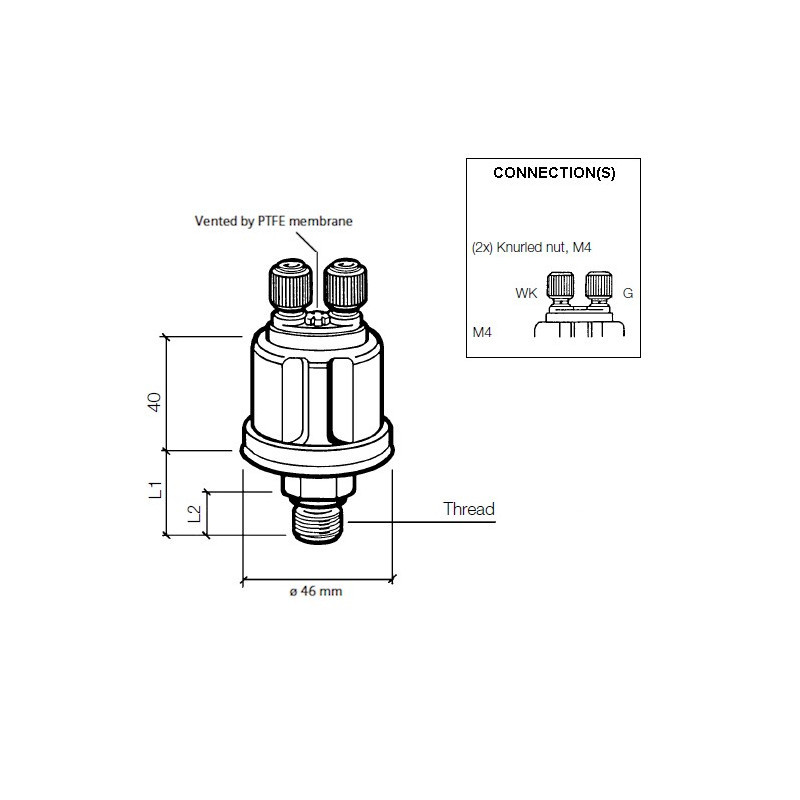

• Connexion de mesure : M4 Écrou moleté en plastique
• Connexion du contact d’alerte : M4 Écrou moleté en plastique
• Longueur filetée L2 : 11 mm
• Longueur filetage et hexagone L1 : 19,5 mm
• Fonctionnement du contact : Fermeture lorsque la pression baisse

Compatibilité et montage

Vérifier le filetage 1/8-27 NPTF, la courbe de résistance et le raccordement avant montage. Le corps doit conserver sa continuité électrique avec la masse du circuit.
