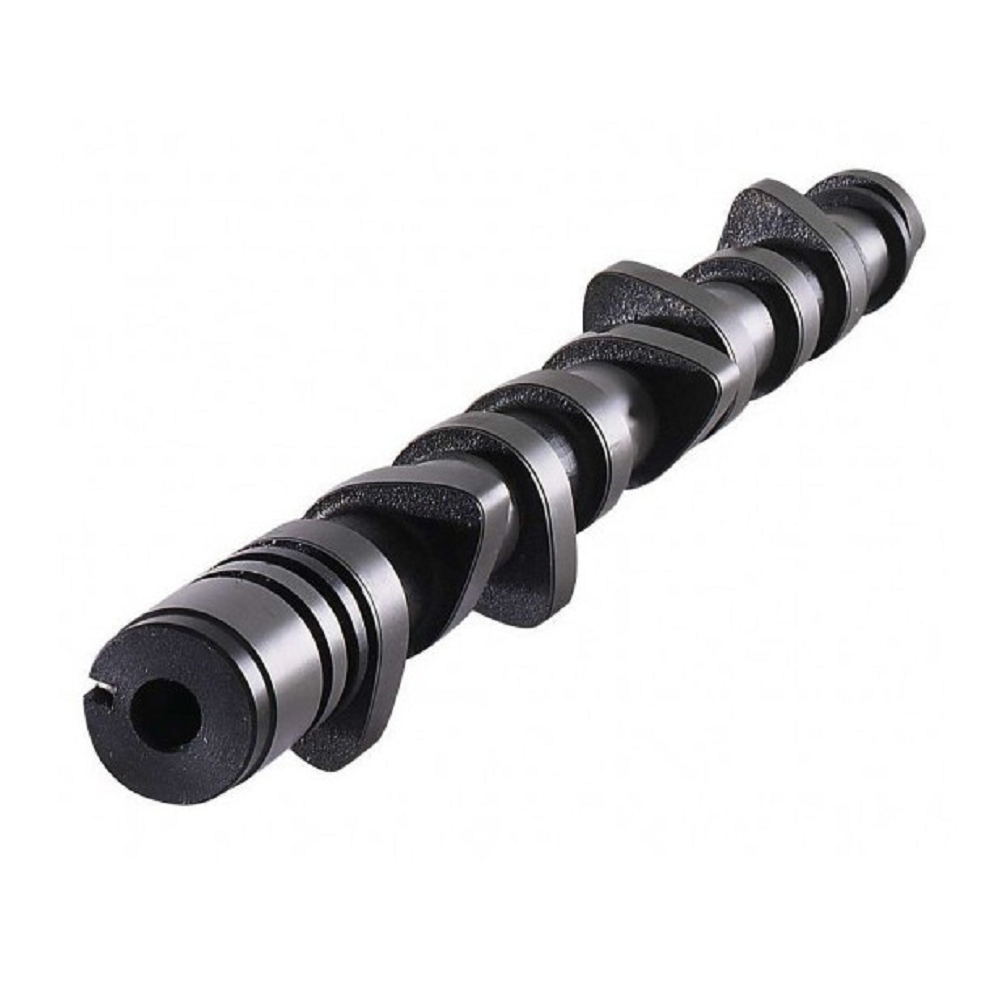

Albero a camme Cat Cams 301° PSA Citroën XU9JA 1,9 L 8V - 4900374

Albero a camme Cat Cams 4900374 per motore PSA Citroën XU9JA (DKZ) 1,9 L 8 valvole SOHC con valvole da 109 mm. Questo profilo da 301° è stato sviluppato per i motori da competizione destinati in particolare ai rally su asfalto e all’uso in pista.

Il profilo simmetrico di aspirazione/scarico offre una durata di 301° a 0,1 mm e di 254° a 1 mm, con un'alzata della valvola di 12,50 mm. L'angolo tra le camme è di 106° sia in aspirazione che in scarico.

Al PMS, l’alzata della valvola raggiunge i 3,95 mm in aspirazione e i 3,90 mm in scarico. La fasatura a 1 mm è di 21° / 53° in aspirazione e di 53° / 21° in scarico.

Questo profilo è riservato ai motori da competizione. Cat Cams precisa che deve essere utilizzato con una gestione motore indipendente basata su un sensore di posizione dell'acceleratore o con alimentazione a carburatori. Questo albero a camme è inoltre privo della camma di comando della pompa del carburante.

Il montaggio richiede un controllo accurato dei giochi meccanici. L’albero a camme deve ruotare liberamente nella testata e quest’ultima deve essere lavorata localmente se necessario. Cat Cams impone in particolare un gioco minimo di 0,6 mm tra il giunto dello stelo della valvola e il piattello valvola a piena alzata, almeno 1 mm di corsa disponibile della molla a piena alzata e un gioco valvola-pistone minimo di 1 mm, con 1,5 mm raccomandato.

Poiché i motori XU possono montare valvole con steli della valvola di lunghezze diverse, 109 mm o 105 mm, è indispensabile verificare la lunghezza montante delle molle. Il presente riferimento è specificato qui per la configurazione da 109 mm.

Caratteristiche tecniche

• Marca: Cat Cams
• Codice: 4900374
• Applicazione: Citroën XU9JA (DKZ)
• Configurazione del motore: 4 cilindri, 1,9 L, 8 valvole, SOHC
• Lunghezza valvole: 109 mm
• Utilizzo: competizione, rally su asfalto e circuito
• Durata a 0,1 mm: 301° di aspirazione / 301° di scarico
• Durata a 1 mm: 254° aspirazione / 254° scarico
• Alzata della valvola: 12,50 mm aspirazione / 12,50 mm scarico
• Rampa di gioco: 0,25 mm aspirazione / 0,25 mm scarico
• Angolo tra le camme: 106° aspirazione / 106° scarico
• Fasatura a 1 mm: 21° / 53° aspirazione - 53° / 21° scarico
• Alza al PMS: 3,95 mm aspirazione / 3,90 mm scarico
• Punteria: originali (OEM)
• Gioco delle valvole: originale (OEM)
• Valvole: originali (OEM)
• Mezze chiavette delle valvole: originali (OEM)
• Coppette superiori Cat Cams: 99331
• Coppette inferiori Cat Cams: 99631
• Molle esterne: PAC-E99859
• Molle interna: PAC-I99859
• Carico della molla montata: 41 kg a 34,0 mm
• Carico massimo: 118 kg a 14,0 mm di corsa
• Valvole d'aspirazione Cat Cams: 9249014
• Valvola di scarico Cat Cams: 9249015
• Camma della pompa del carburante: no

Precauzioni di montaggio

• Riservato ai motori da competizione con gestione indipendente del motore che utilizzano un sensore di posizione dell'acceleratore o con carburatori.
• Verificare che l’albero a camme ruoti liberamente nella testata e, se necessario, lavorare le aree interessate.
• Prevedere almeno 0,6 mm di spazio tra il giunto dello stelo della valvola e la coppa durante l'alzata della valvola.
• Mantenere almeno 1,0 mm di corsa disponibile della molla a piena apertura.
• Rispettare un gioco valvola-pistone minimo di 1,0 mm; Cat Cams raccomanda 1,5 mm.
• Controllare il gioco valvola-pistone tra 5° e 15° prima del PMS sul lato di scarico e dopo il PMS sul lato di aspirazione.
• Controllare obbligatoriamente la lunghezza degli steli delle valvole e l’altezza di montaggio delle molle sui motori XU.
