Sensore di pressione olio VDO da 0 a 10 bar M18×150 con allarme a 0,50 bar

La misurazione della pressione dell'olio con questo sensore di pressione olio VDO si basa su un segnale resistivo compreso tra 10 e 184 ?. Questo modello copre un intervallo da 0 a 10 bar e utilizza un attacco M18×150.

L’uscita da 10 a 184 ? deve corrispondere alle caratteristiche elettriche del manometro o dell’indicatore utilizzato. Un intervallo di visualizzazione identico non è sufficiente a garantire la compatibilità. Il contatto di allarme a 0,50 bar ± 0,20 bar fornisce una funzione distinta dalla misurazione, per comandare una spia compatibile.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: 360-081-030-070C
• Tipo: Sensore di pressione olio
• Intervallo di misura: da 0 a 10 bar
• Filetto: M18×150
• Segnale di resistenza: da 10 a 184 ?
• Tensione di funzionamento: da 6 a 24 V CC
• Contatto di allarme: 0,50 bar ± 0,20 bar
• Tipo di messa a terra: messa a terra tramite il corpo della sonda
• Collegamento di misura: M4, spina piatta 6,3 x 0,8 mm
• Connessione del contatto di allarme: M4, spina piatta 6,3 x 0,8 mm

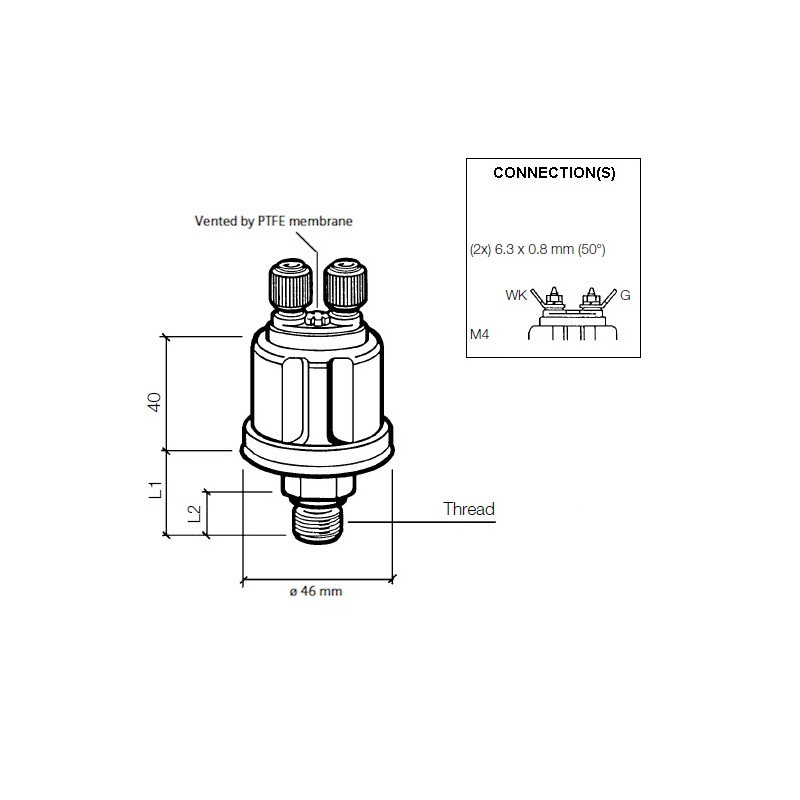

• Lunghezza filettata L2: 12 mm
• Lunghezza filetto ed esagono L1: 20,5 mm
• Funzionamento del contatto: chiusura quando si verifica una diminuzione della pressione

Compatibilità e montaggio

Verificare il filetto M18×150, la curva di resistenza e il collegamento prima del montaggio. Il corpo deve mantenere la continuità elettrica con la massa del circuito.
