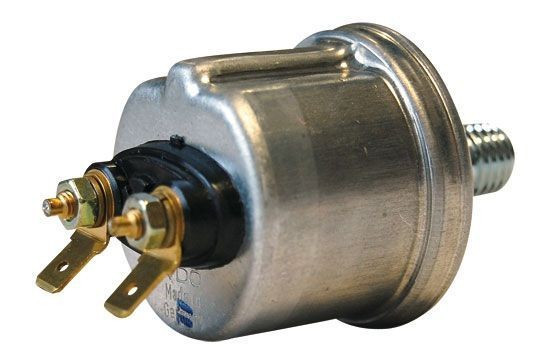

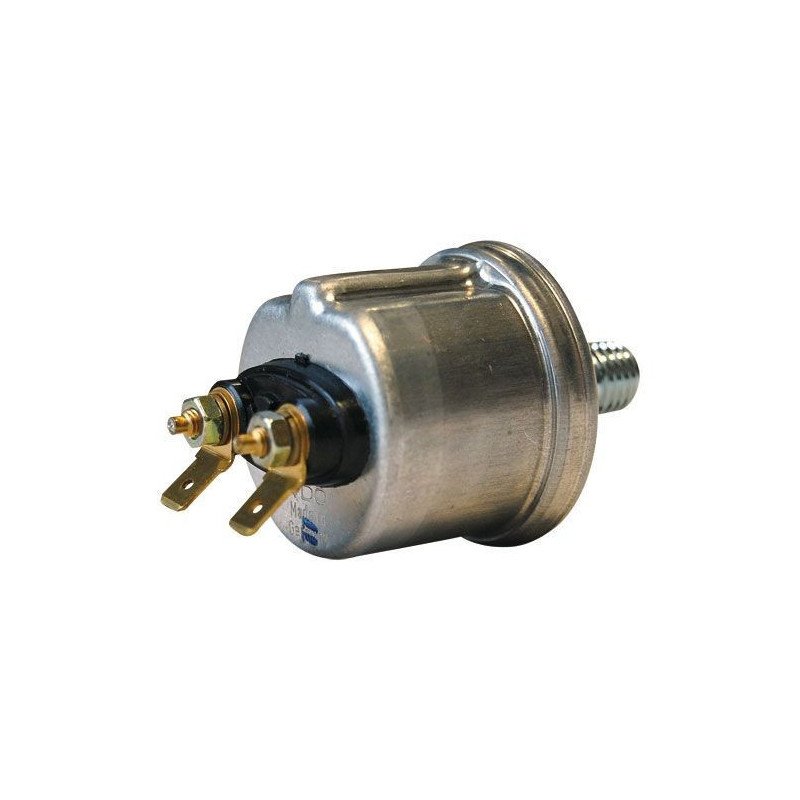

Sensore di pressione dell'olio VDO da 0 a 5 bar 1/8-27 NPTF

La misurazione della pressione dell'olio con questo sensore di pressione olio VDO si basa su un segnale resistivo compreso tra 10 e 184 ?. Questo modello copre un intervallo da 0 a 5 bar e utilizza un raccordo 1/8-27 NPTF.

L’uscita da 10 a 184 ? deve corrispondere alle caratteristiche elettriche del manometro o dell’indicatore utilizzato. Un intervallo di visualizzazione identico non è sufficiente a garantire la compatibilità. Questa versione è priva di contatto di allarme.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: 360-081-032-001C
• Tipo: Sensore di pressione olio
• Intervallo di misura: da 0 a 5 bar
• Filetto: 1/8-27 NPTF
• Segnale di resistenza: da 10 a 184 ?
• Tensione di funzionamento: da 6 a 24 V CC
• Contatto di allarme: Assente

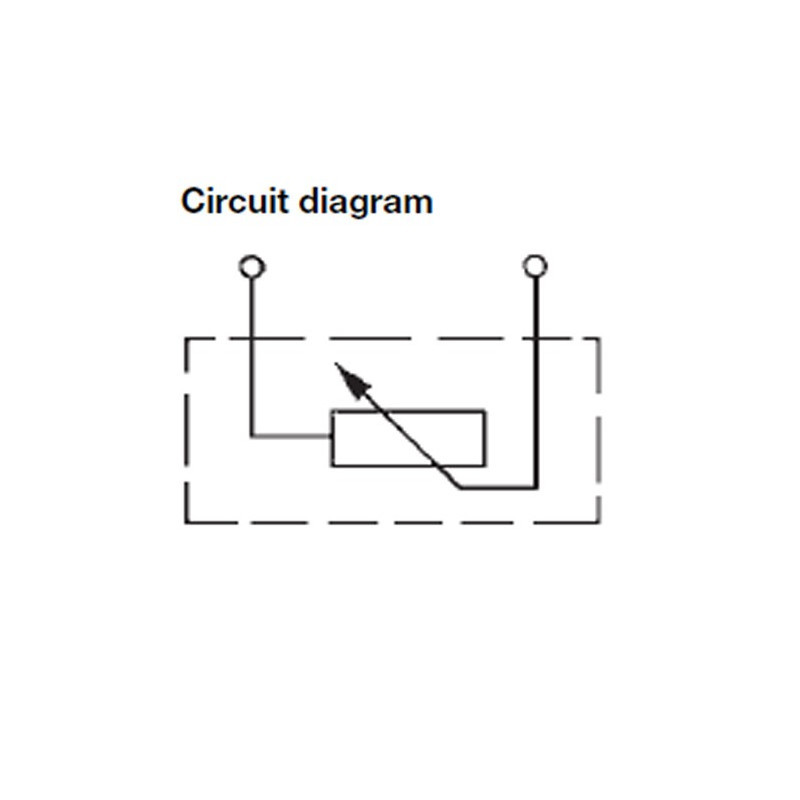

• Tipo di massa: Segnale di ritorno isolato dalla massa

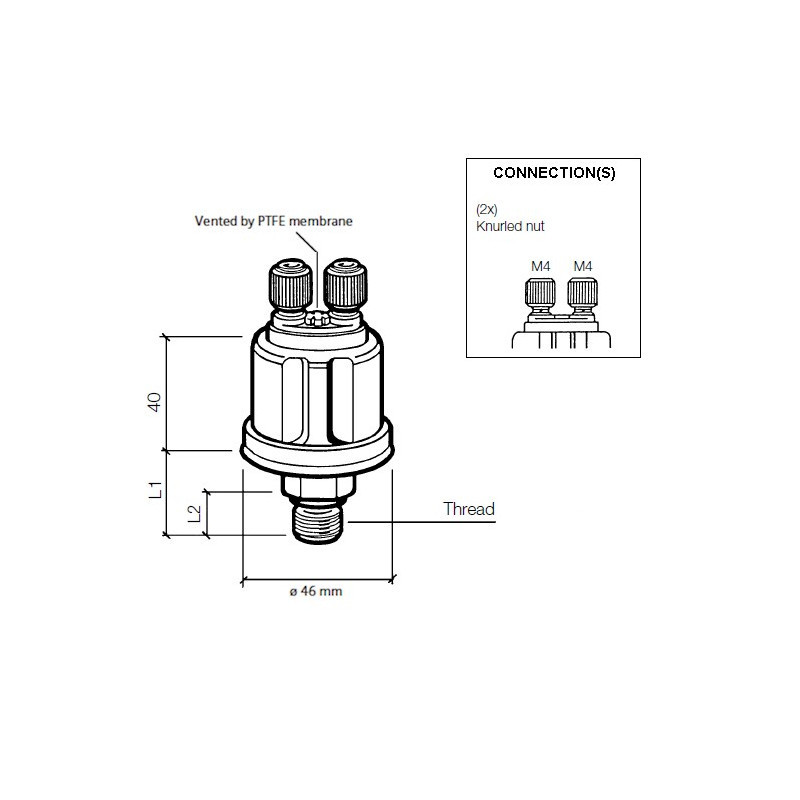

• Collegamento di misura: M4, dado zigrinato in plastica
• Lunghezza filettata L2: 11 mm
• Lunghezza filetto e esagono L1: 19,5 mm

Compatibilità e montaggio

Verificare il filetto 1/8-27 NPTF, la curva di resistenza e il collegamento prima del montaggio. Effettuare il collegamento secondo le istruzioni della sonda e dello strumento.
