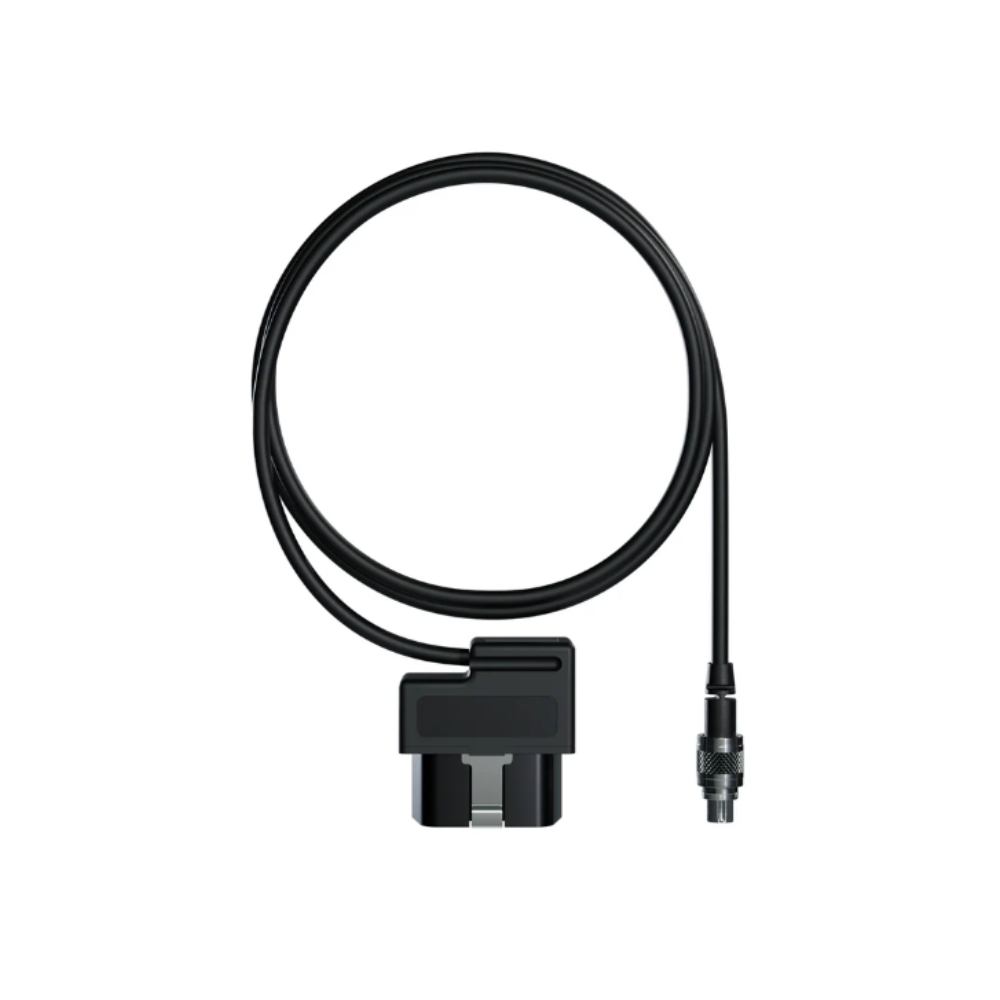

Das AIM OBDII External Power Cable ist ein Zubehörteil in Profiqualität, das Ihre Geräte zuverlässig mit Strom versorgt und Ihnen gleichzeitig einen bequemen Zugriff auf die Motordaten Ihres Fahrzeugs ermöglicht.
Mit einem 7-poligen Stecker vom Typ 712 ist dieses Kabel mit einer Vielzahl von AIM-Geräten kompatibel.

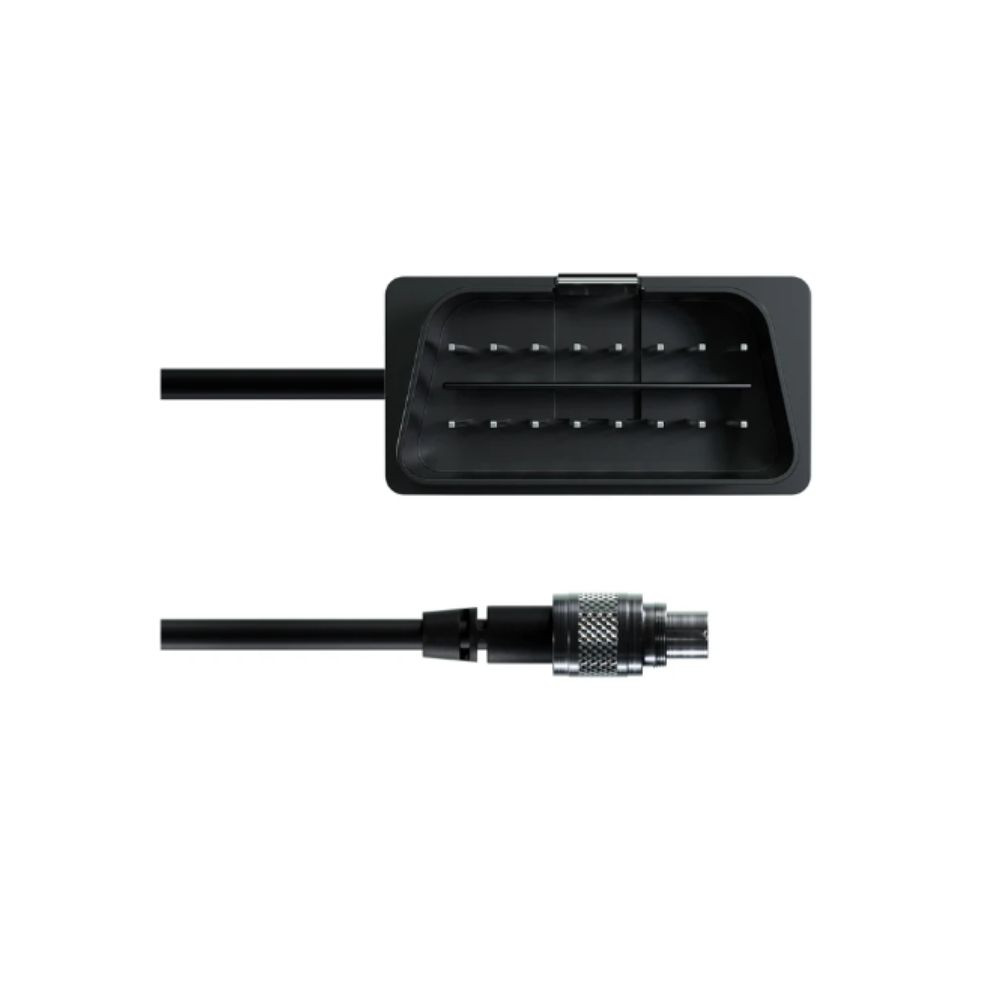

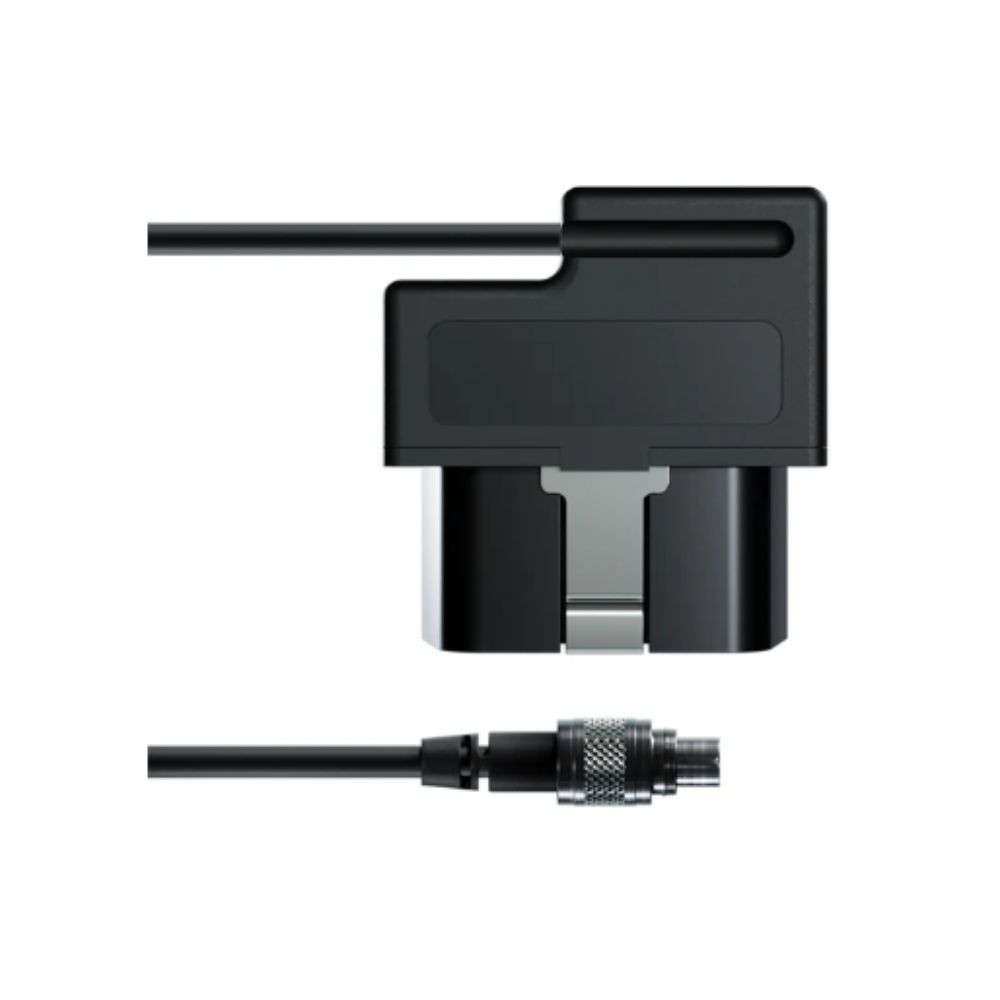

Mit einer Kabellänge von 2 Metern bietet dieses Kabel genügend Flexibilität, um Ihre Geräte zu positionieren. Es ist außerdem mit einem OBDII-Stecker ausgestattet, der eine Plug-and-Play-Konnektivität mit dem OBDII-Anschluss Ihres Fahrzeugs bietet.
Merkmale :

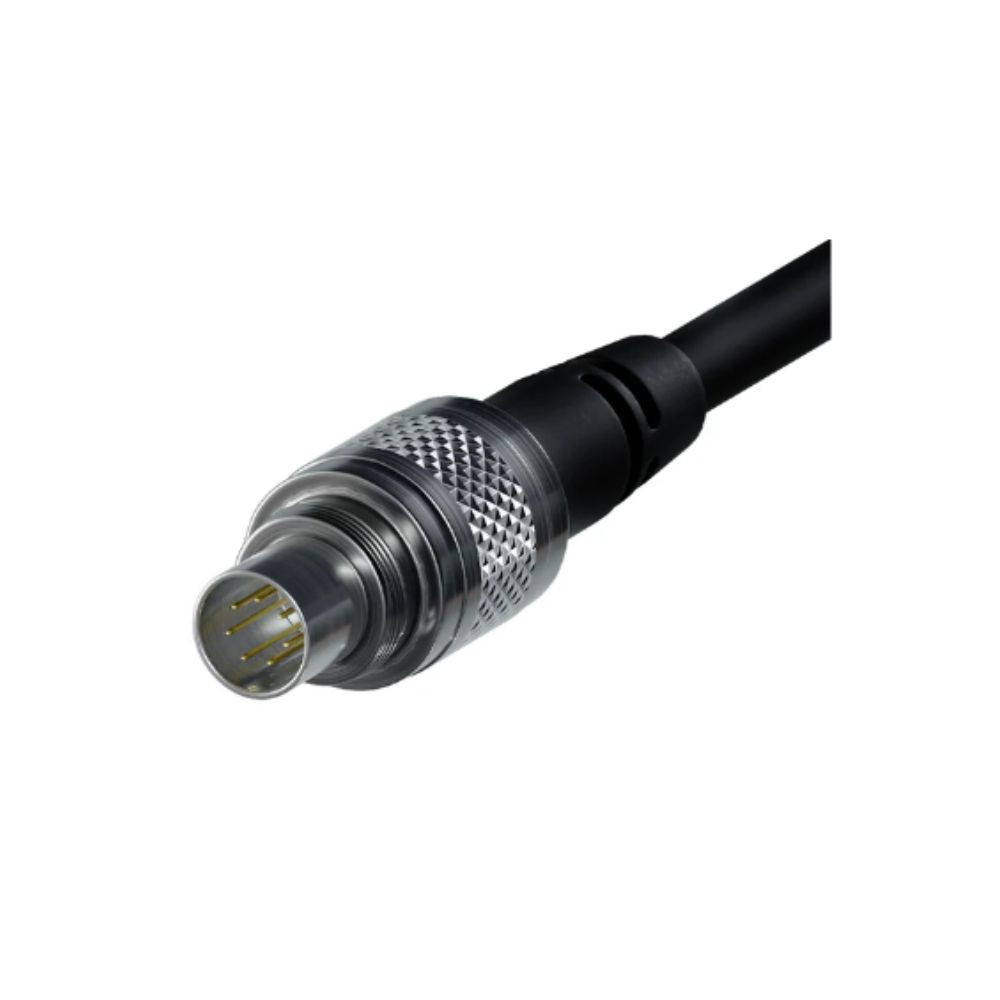

- 7-poliger Stecker - 712 männlich
- 2-m-Kabel
- OBDII-Anschluss Pin :
- 2 - Positive Busleitung - SAE J1850-Protokoll: Wird von AiM-Geräten nicht unterstützt
- 4 - GND des Chassis
- 5 - GND-Signal
- 6 - CAN High - Protokolle ISO 15765-4 und SAE J2234
- 7 - K-Leitung - Protokolle ISO 9141-2 und ISO 14230-4
- 10 - Negative Busleitung - SAE J18050-Protokoll: wird von AiM-Geräten nicht unterstützt
- 14 - CAN low - Protokolle ISO 15765 und SAE J2234
- 15 - L-Leitung - Protokolle nach ISO 9141-2 und ISO 14230-4
- 16 - Stromversorgung der Batterie
