Kugelgelenk Wettkampf Rodobal MTE Männlich 10mmx125 Linksgewinde
Referenz:
RO-RML-10MTEX125
Lieferantenreferenz:
RML10MTEX1,25

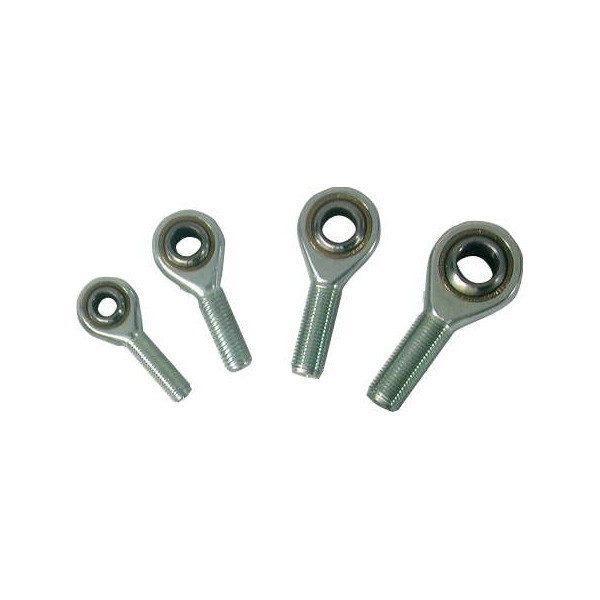

Rodobal Competition-Kugelgelenke werden aus drei Teilen hergestellt:
- einem geschmiedeten Stahlhorn 42CrMo4, das anschließend gehärtet wird
- Einem Edelstahlring AISI 316
- Einer inneren Kugel aus Kohlenstoffstahl 100Cr6, die gehärtet und anschließend hartverchromt wird
Der männliche MTE-Gelenkkopf mit Linksgewinde hat ein metrisches Gewinde M10x125
|

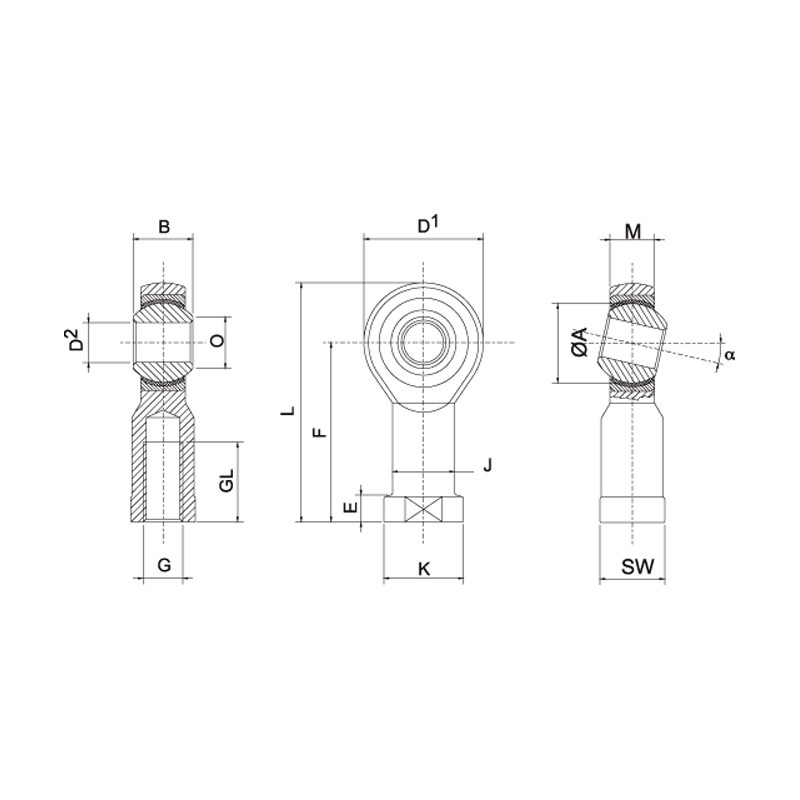

Daten Kugelgelenk MTE Männlich Linksgewinde |
||||
| Durchmesser Gewinde | M10x1.25 | |||
| Innendurchmesser des Kugelgelenks | 10 | |||
| Dicke des Kerns | 14 | |||
| Dicke des Kugelgelenks | 10.5 | |||
| Außendurchmesser des Kugelkerns | 19.05 | |||
| Durchmesser der Auflagefläche des Kugelkerns | 12.9 | |||
| Außendurchmesser des Kugelkerns | 28 | |||
| Länge zwischen Kugelbolzen und Gewindeende | 48 | |||
| Gesamtlänge des Kugelgelenks | 62 | |||
| Länge des Gewindes | 29 | |||
| Radial | 3140 | |||
| Winkel | 13° | |||
