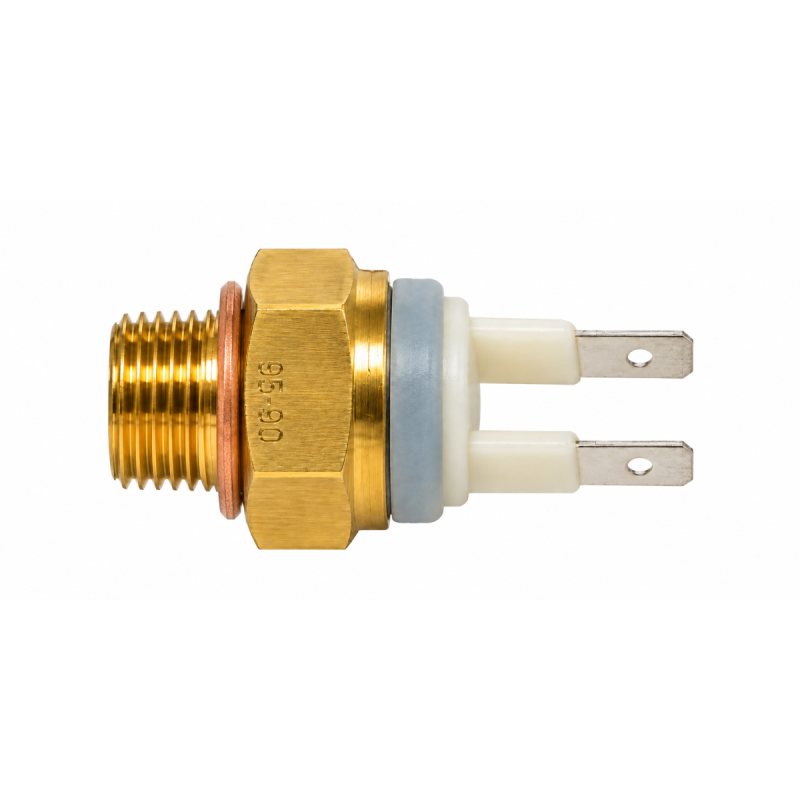

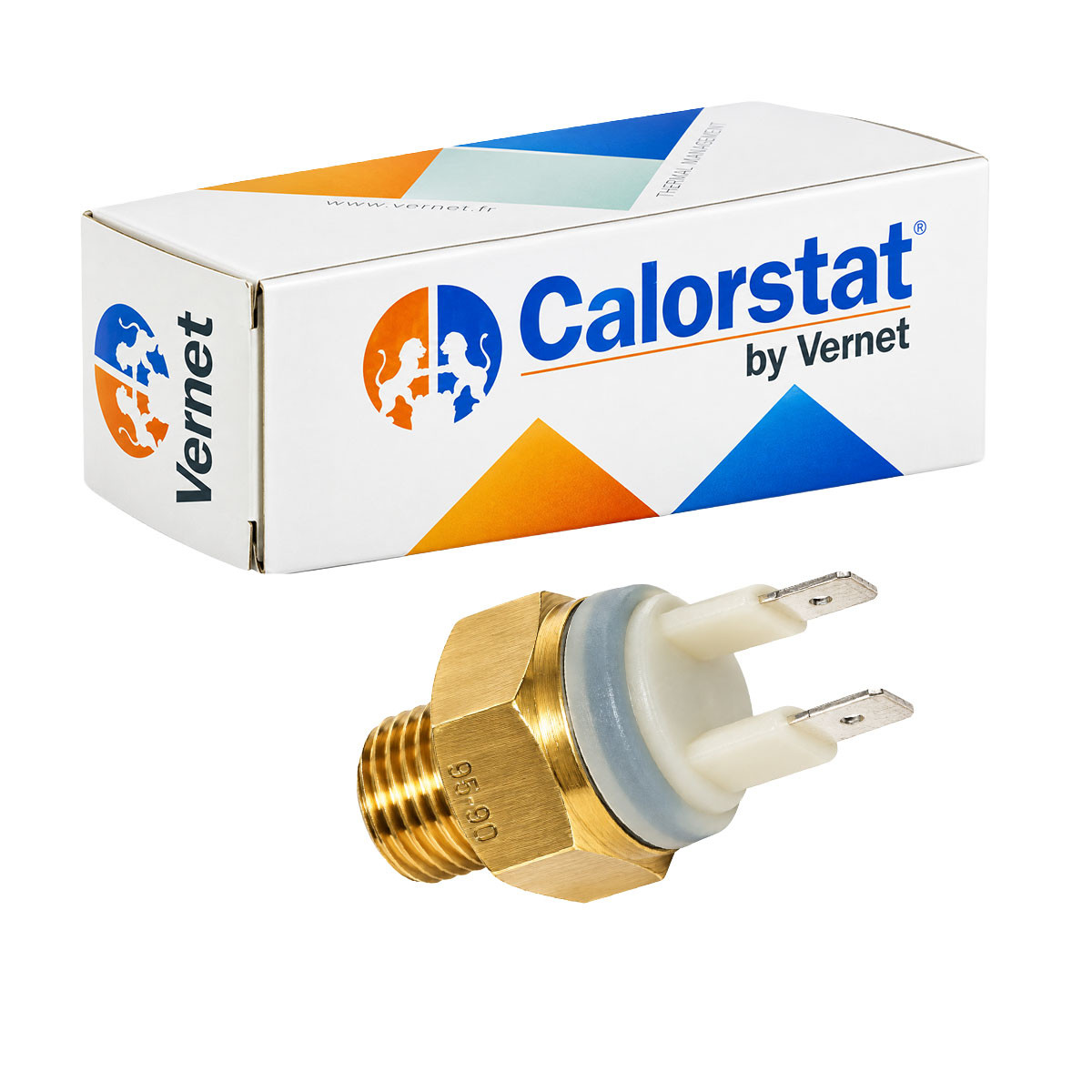

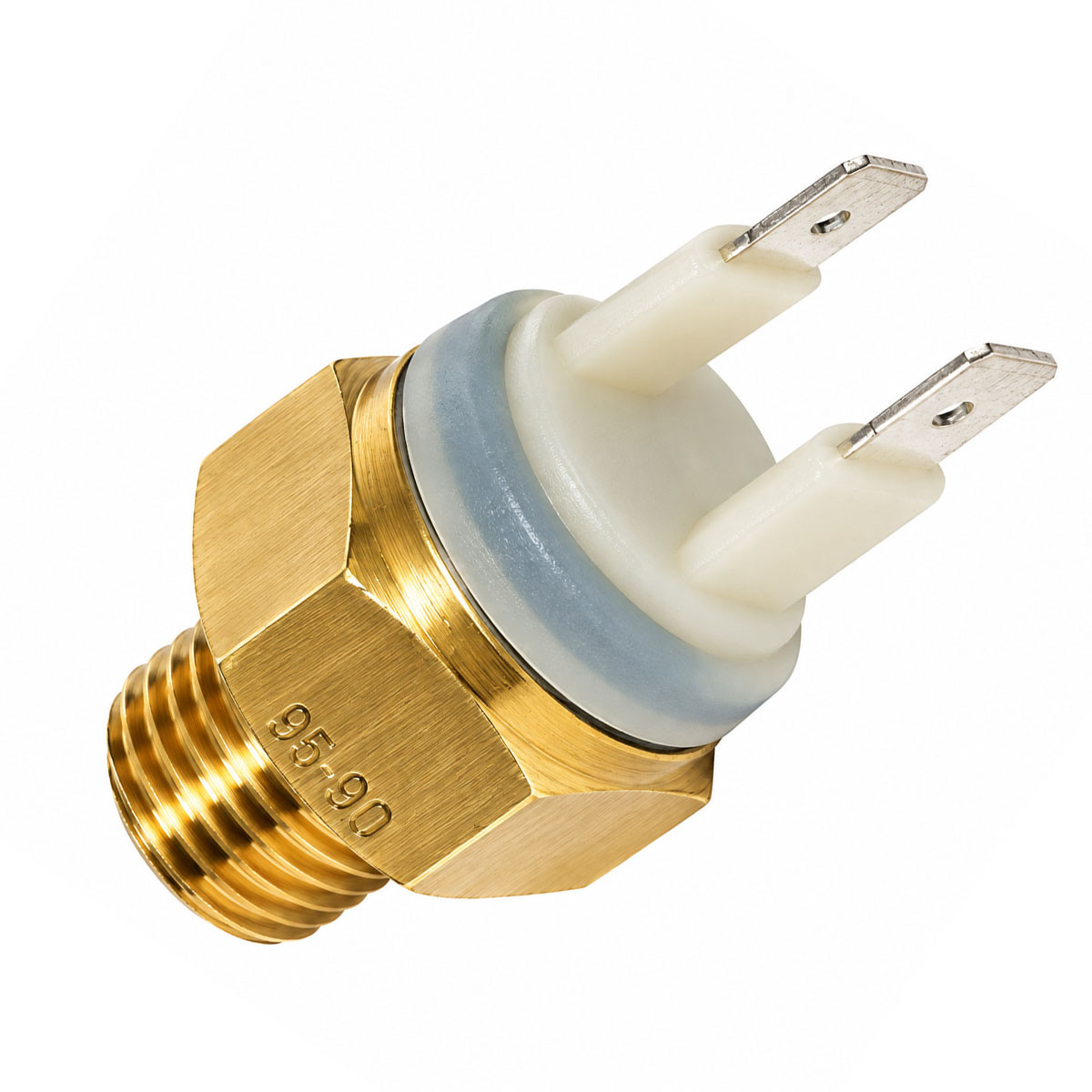

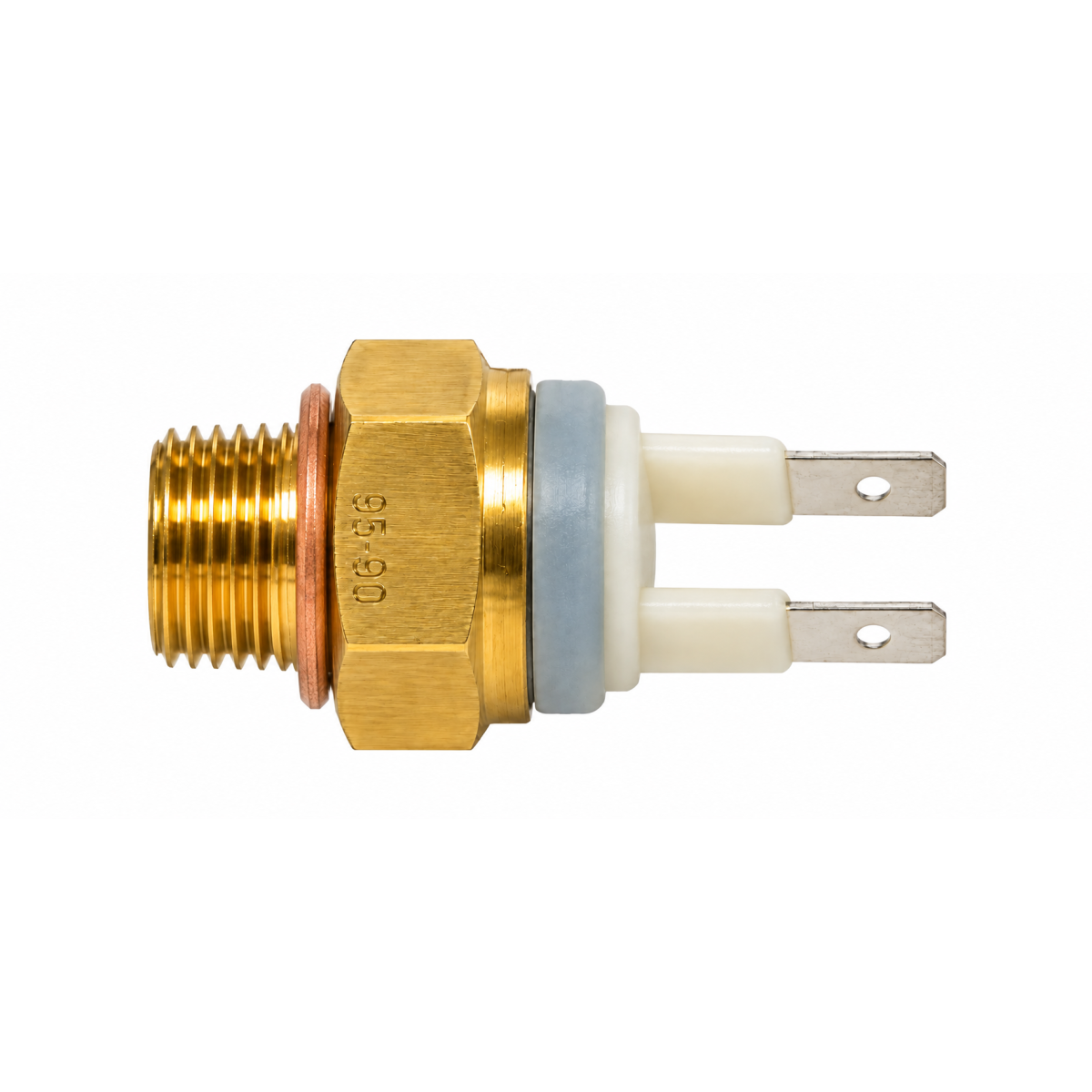

Vernet-Lüfterthermoschalter M14x150 – 95 °C – 90 °C

Der Vernet-Kühlventilator-Thermoschalter mit einem Gewinde von M14x150 schaltet den Ventilator ein, sobald die Temperatur 95 °C erreicht, und schaltet ihn wieder aus, sobald die Temperatur am Thermoschalter auf 90 °C sinkt.

Diese Temperaturen sind fest vorgegeben und nicht einstellbar. Die Differenz von 5 °C zwischen Einschalt- und Ausschalttemperatur, die sogenannte Hysterese, begrenzt das wiederholte Ein- und Ausschalten, wenn die Temperatur um die Einschalttemperatur schwankt.

Auswahl der für den Motor geeigneten Temperaturen

Jeder Motor verfügt über einen vom Hersteller festgelegten optimalen Betriebstemperaturbereich. Bei der Auswahl des Thermokontakts müssen die Anforderungen des Motors berücksichtigt werden und die Wahl muss mit dem Thermostat, dem Kühler und der Position des Schalters im kühlkreislauf im Einklang stehen. Ein früheres Einschalten des Lüfters ist nicht grundsätzlich vorteilhaft.

Die Temperaturen von 95 °C beim Einschalten und 90 °C beim Abschalten beziehen sich auf die Temperatur am Thermokontakt. Sie allein definieren nicht die optimale Motortemperatur und dürfen nicht mit der Öffnungstemperatur des Thermostats verwechselt werden, der den Kühlmittelkreislauf regelt.

Montagehinweise für den Vernet-Thermokontakt

Verwenden Sie einen Adapter am Kühlschlauch mit einem M14x150-Innengewinde, der auf den Innendurchmesser des Schlauchs abgestimmt ist, oder nutzen Sie eine freie Stelle mit demselben Gewinde im kühlkreislauf. Der empfindliche Teil des Thermokontakts muss mit der Kühlflüssigkeit in Kontakt stehen. Überprüfen Sie den verfügbaren Platz, die Anschlüsse und die Dichtheit der Montage.

Einbau mit Relais: Der Thermokontakt muss an den Steuerkreis eines Relais angeschlossen werden , nicht an den Leistungskreis. Er steuert die Spule des Relais, während die Leistungskontakte des Relais den Lüfter mit Strom versorgen. Der Lüftermotor darf nicht direkt über den Thermokontakt mit Strom versorgt werden.

Ein Relais, eine Schutzsicherung und einen Kabelquerschnitt vorsehen, der für den Verbrauch des Lüfters geeignet ist, wobei dessen Anlaufstrom zu berücksichtigen ist. Den Schaltplan des Relais und des Fahrzeugs beachten.

Technische Daten des Thermoschalters Vernet M14x150

• Marke: Calorstat by Vernet.
• Hersteller-Artikelnummer: TS2601.
• Produkttyp: Thermoschalter für den Kühlerlüfter zur Kühlung.
• Auslösetemperatur: 95 °C.
• Abschalttemperatur: 90 °C.
• Temperatureinstellung: feste, nicht einstellbare Temperaturen.
• Schalthysterese: 5 °C.
• Gewinde: M14x150, d. h. ein Nenndurchmesser von 14 mm und eine Steigung von 1,5 mm.
• Montage: an einem Schlauchadapter oder an einer freien Stelle mit Gewinde M14x150.
• Elektrischer Anschluss: Steuerkreis eines Relais; direkte Stromversorgung des Lüfters ist nicht zulässig.

Vorteile des Vernet-Temperaturschalters

• Automatisches Ein- und Ausschalten des Lüfters in Abhängigkeit von der Temperatur.
• Getrennte Auslöse- und Abschalttemperaturen zur Vermeidung häufiger Schaltvorgänge.
• Feste Kalibrierung, die keine Temperatureinstellung erfordert.
