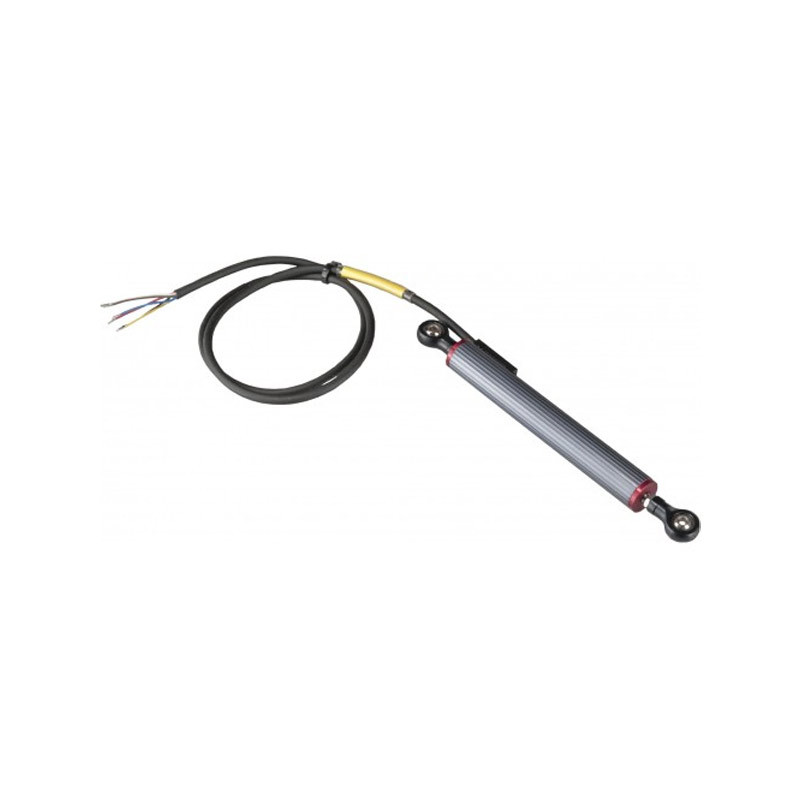

Potentiometer OBP Doppeltes lineares Signal
Referenz:
OBP-POT2
Lieferantenreferenz:
OBPPOT2
Hinweis: Alle Montagematerialien sind im Lieferumfang enthalten.
Technische Daten:
Maximale Versorgungsspannung - 40 VDC,
Auflösung - Im Wesentlichen Unendlich,
Wiederholbarkeit - 0,01 mm
Betriebsgeschwindigkeit - 10 M / s max,
Mechanische Lebensdauer - 25 Millionen Zyklen,
Empfohlener Strom 10A,
Unabhängige Linearität - +/- 0.5%
Anschluss
6 Basiskabel
Track 1
Rot = + V
Schwarz = 0V
Gelb = Signal
Track 2
Braun = + V
Blau = 0V
Weiß = Signal
Verschiebung
Vollständig geschlossen = + Vmax
Vollständig geöffnet = 0V
Die Verschiebungssignale können durch Vertauschen der Verbindungen mit dem schwarzen roten oder blauen braunen Draht umgekehrt werden, dadurch wird ein +Vmax-Ausgang bereitgestellt, wenn Full Ope 0V, wenn vollständig geschlossen.
Verbinden Sie die +V-Stromversorgung NICHT mit dem gelben und weißen Draht (Signal), da dies das Sensorelement beschädigen könnte.
Produkte zur Veränderung von Fahrzeugen für Wettbewerbszwecke können dazu führen, dass deren Verwendung auf öffentlichen Straßen untersagt ist, sofern sie die in der Typgenehmigung der zuständigen Behörden angegebenen Fahrzeugeigenschaften wesentlich verändern (Geräuschpegel, Schadstoffemissionen, Höchstgeschwindigkeit, Reifendimensionen usw.).
