Manometer Auto

Motormanometer für Sportwagen und Rennfahrzeuge ermöglichen die Echtzeitüberwachung der wichtigsten Betriebsdaten des Motors und des Fahrzeugs. Sie ergänzen die serienmäßige Instrumentierung um Daten, die für den Fahrer oder Rennfahrer direkter einsehbar sind: Öldruck, Öltemperatur, Kühlmitteltemperatur, Turbodruck, Kraftstoffdruck, Gemischzusammensetzung, Drehzahl des Motors, Kraftstoffstand oder Bordspannung. Diese Instrumentierung gewinnt bei einem getunten oder stark beanspruchten Motor besondere Bedeutung. Ein abnormaler Öldruck, eine zu hohe Temperatur oder ein vom erwarteten Wert abweichender Ladedruck lassen sich so schneller erkennen. GT2i bietet verschiedene Arten von Manometern und Anzeigen an, von klassischen analogen Anzeigen bis hin zu digitalen Displays, mit Designs im Vintage-, Racing- oder modernen Stil, die für unterschiedliche Armaturenbretter und Projekte geeignet sind.

Warum sollte man Manometer zur Überwachung des Motors einbauen?

Das serienmäßige Armaturenbrett liefert nicht immer alle für die mechanische Überwachung nützlichen Informationen. Bei manchen Fahrzeugen kommen zudem einfache Warnleuchten zum Einsatz, die aufleuchten, sobald ein vordefinierter Schwellenwert erreicht wird. Durch den Einbau zusätzlicher Motoranzeigen kann der Fahrer die Entwicklung eines Wertes direkt verfolgen.

Der Öldruck ermöglicht beispielsweise die Überwachung der Funktion des Schmiersystems, während die Öl- und Kühlmitteltemperaturen Aufschluss über die thermischen Bedingungen des Motors geben. Bei einem turbolader-Motor lässt sich mithilfe eines Turbodruckmessers der Ladedruck überwachen. Andere Instrumente dienen zur Überwachung des Kraftstoffkreislaufs, des Luft-Kraftstoff-Verhältnisses, der drehzahl des motors oder auch der elektrizität. Die Wahl hängt daher in erster Linie davon ab, welche Parameter überwacht werden sollen.

Was sind die wichtigsten Manometer für den motor?

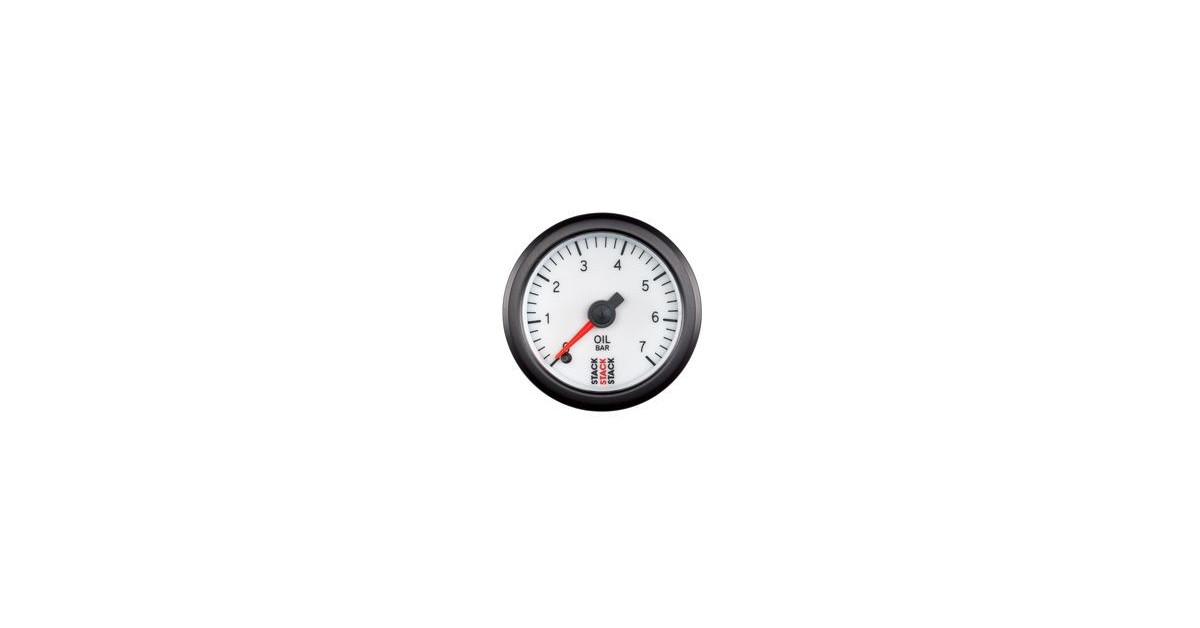

Mit dem Öldruckmanometer lässt sich der Druck im Schmiersystem kontrollieren. Diese Information ist besonders wichtig bei einem Motor, der für den sportlichen Einsatz oder den Rennsport vorgesehen ist. Das Öltemperaturmanometer ermöglicht es, den Temperaturanstieg des Schmiermittels und dessen Entwicklung bei starker Beanspruchung des Motors zu verfolgen. Das Wassertemperaturmanometer – genauer gesagt das Kühlmitteltemperaturmanometer – dient zur Überwachung des thermischen Betriebs des Motors und des Kühlkreislaufs. Das Turbodruckmanometer zeigt den Ladedruck bei einem turbolader-Motor an. Je nach Modell kann die Skala auch den Unterdruck anzeigen. Mit den Kraftstoffdruckmanometern lässt sich der Druck im Kraftstoffkreislauf überwachen. Das Sortiment umfasst zudem weitere Instrumente wie Drehzahlmesser, Tachometer, Voltmeter, Amperemeter, Kraftstoffstandsanzeige, Abgas-Temperaturmesser oder Luft-Kraftstoff-Verhältnis-Analysator.

Analoges oder digitales Manometer: Was soll man wählen?

Ein analoges Manometer verwendet einen Zeiger, der sich auf einer Skala bewegt. Diese Darstellung ermöglicht es, die Position eines Wertes und dessen Entwicklung schnell zu erkennen. Die digitale Anzeige zeigt direkt einen numerischen Wert an und kann je nach Modell verschiedene Zusatzfunktionen bieten. Es gibt auch Instrumente, die eine analoge Zeigeranzeige mit einer digitalen Anzeige kombinieren. Die Wahl hängt daher sowohl von der gewünschten Ablesbarkeit als auch von der Integration in das Armaturenbrett und dem gewünschten Stil ab.

Mechanisches oder elektrisches Manometer: Was ist der Unterschied?

Ein mechanisches Manometer misst die betreffende Größe direkt über eine mechanische oder pneumatische Verbindung zwischen dem Kreislauf und dem Messgerät. Diese Lösung findet sich insbesondere bei bestimmten Druckmessgeräten. Ein elektrisches Manometer verwendet eine Sonde oder einen Sensor, der den Druck, die Temperatur oder eine andere physikalische Größe in ein elektrisches Signal umwandelt. Dieses Signal wird anschließend vom Messgerät ausgewertet. Diese Unterscheidung ist bei der Installation wichtig, da die Montageanforderungen und das erforderliche Zubehör unterschiedlich sind.

Wird die Sonde mit dem Manometer mitgeliefert?

Nicht immer. Manche Manometer werden mit einer Sonde oder einem Sensor angeboten, während bei anderen dieses Bauteil separat bestellt werden muss. Es ist daher wichtig, vor dem Kauf den genauen Lieferumfang jeder Artikelnummer zu überprüfen. Dies gilt insbesondere für Temperatur- und Druckmessgeräte, bei denen der Sensor einen wesentlichen Bestandteil des Messsystems darstellt. Zudem muss zwischen dem Vorhandensein der Sonde und der Möglichkeit, diese am Motor anzubringen, unterschieden werden: Selbst wenn ein Sensor mitgeliefert wird, kann ein zusätzlicher Adapter erforderlich sein, um ihn am Fahrzeug zu montieren.

Kann die Originalsonde mit einem neuen Manometer verwendet werden?

Man sollte nicht davon ausgehen, dass ein anpassbares Manometer mit dem Original-Fühler des Fahrzeugs kompatibel ist. Ein elektrisches Messgerät ist in der Regel darauf ausgelegt, einen bestimmten Widerstandsbereich, eine bestimmte Spannung oder ein bestimmtes Signal auszuwerten. Der Fühler muss daher mit dem verwendeten Manometer kompatibel sein. Diese Kompatibilität kann auch spezifisch für eine bestimmte Baureihe oder einen bestimmten Hersteller sein. Ein Temperatur- oder Drucksensor kann nicht willkürlich mit einem beliebigen Messgerät kombiniert werden, nur weil er denselben Messwert erfasst. Um eine korrekte Messung zu erhalten, muss der für das Manometer empfohlene Sensor oder ein Modell verwendet werden, dessen Kompatibilität ausdrücklich bestätigt wurde.

Wie wird ein Druck- oder Temperatursensor eingebaut?

Die Installation eines Manometers erfordert oft die Schaffung oder Nutzung eines geeigneten Messpunkts am Motor oder am betreffenden Kreislauf. Um den Öldruck oder die Öltemperatur zu messen, ist es beispielsweise je nach Motor und Einbau möglich, eine vorhandene Stelle, einen geeigneten Anschluss oder eine am Ölfilter angebrachte Sandwichplatte zu nutzen. Zur Messung der Temperatur des Kühlmittels kann ein an einem Schlauch montierter Fühleradapter verwendet werden, sofern diese Lösung für das Fahrzeug geeignet ist. Andere Installationen erfordern eine Verschraubung, einen Abzweig oder die Schaffung einer speziellen Befestigungsstelle. In jedem Fall müssen das Gewinde des Fühlers, seine Position, seine Dichtheit und die Herstellerangaben beachtet werden. Der Messpunkt muss zudem so gewählt werden, dass er eine wirklich repräsentative Information über den überwachten Parameter liefert. Vorsicht bei den Gewinden von Fühlern und Adaptern: Manometerfühler und die verschiedenen Adapter haben nicht alle das gleiche Gewinde. Vor der Installation müssen daher der Durchmesser und die Gewindart des Sensors sowie die des Halterungsteils oder der Befestigungsstelle genau ermittelt werden. Eine inkompatible Verbindung darf niemals mit Gewalt hergestellt werden. Wenn ein Adapter erforderlich ist, muss dieser zu beiden zu verbindenden Elementen passen. Diese Überprüfung ist besonders wichtig, wenn ein Manometer, eine Sonde und eine Halterung aus unterschiedlichen Produktreihen kombiniert werden.

Wo sollte ein Manometer im fahrzeuginnenraum angebracht werden?

Das Manometer muss gut ablesbar sein, ohne das Fahren oder die Sicht zu beeinträchtigen. Je nach Fahrzeug können ein oder mehrere Manometer auf dem Armaturenbrett, in der Mittelkonsole oder mithilfe einer speziellen Manometerhalterung angebracht werden. Es gibt Einzel-, Doppel- oder Mehrfachhalterungen sowie verschiedene Einbaulösungen je nach Durchmesser der Zifferblätter. Der Durchmesser von 52 mm ist insbesondere bei Zusatzinstrumenten weit verbreitet, es gibt jedoch auch andere Abmessungen. Daher muss der Durchmesser des Manometers vor der Auswahl der Halterung überprüft werden. Bei einem Rennwagen hat die Ablesbarkeit oberste Priorität: Die wichtigsten Informationen müssen vom Fahrer schnell erfasst werden können. Vintage-, klassische oder moderne Manometer Die motorische Instrumentierung erfüllt nicht nur einen technischen Zweck. Ihr Design muss sich auch in das Armaturenbrett einfügen. Bei Oldtimern, Youngtimern oder im historischen Stil umgebauten Fahrzeugen sorgen Manometer im Vintage- oder klassischen Look dafür, dass das Erscheinungsbild im Einklang mit dem fahrzeuginnenraum bleibt. Andere Produktreihen setzen auf ein Racing-Design mit schneller Ablesbarkeit und einer vom Rennsport inspirierten Gestaltung. Moderne Instrumente können je nach Modell digitale Anzeigen, Hintergrundbeleuchtung, LCD-Bildschirme oder Warnfunktionen bieten. So lässt sich eine Instrumentierung gestalten, die sowohl den zu überwachenden Informationen als auch dem Stil des Fahrzeugs gerecht wird.

Welche Manometer eignen sich am besten für einen getunten Motor?

Die Wahl hängt direkt von der Tuning-Maßnahme und der Nutzung des Fahrzeugs ab. Der Öldruck sowie die Öl- und Kühlmitteltemperaturen ermöglichen die Überwachung von Parametern, die für die Schmierung und die Temperaturregelung des Motors entscheidend sind. Bei einem Turbomotor ist auch der Ladedruck ein besonders interessanter Wert, den es zu überwachen gilt. Je nach Tuning können auch andere Messwerte relevant werden: benzindruck, luft-kraftstoff-verhältnis (AFR), abgas-temperatur, elektrische spannung oder drehzahl des motors. Das Ziel besteht also nicht unbedingt darin, die Anzahl der Anzeigen zu erhöhen, sondern die Informationen auszuwählen, die für die Steuerung des Motors und seiner Peripheriegeräte tatsächlich nützlich sind. GT2i bietet Motormanometer und Kontrollinstrumente zur Ergänzung der Instrumentierung von Rennwagen, Sportwagen, Oldtimern oder getunten Fahrzeugen sowie verschiedene Sonden, Sensoren, Adapter und Befestigungslösungen, die für deren Einbau erforderlich sind.
