AFR-Manometer „Stack“ mit weißem Hintergrund und Bosch-Breitband-Lambdasonde

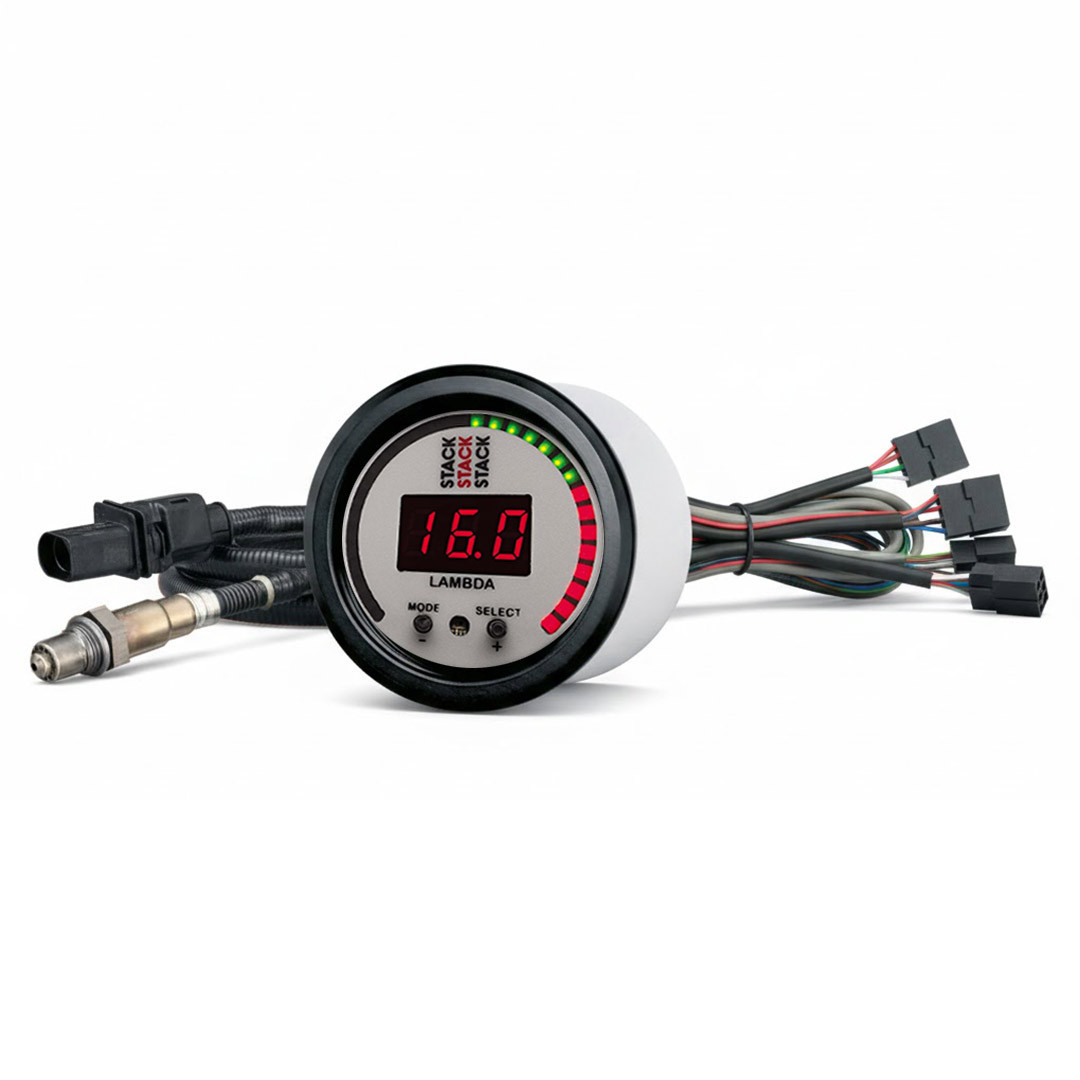

Breitband-AFR-/Lambda-Analysator ST3404, weißer Hintergrund, mit Bosch-Sonde LSU 4.9

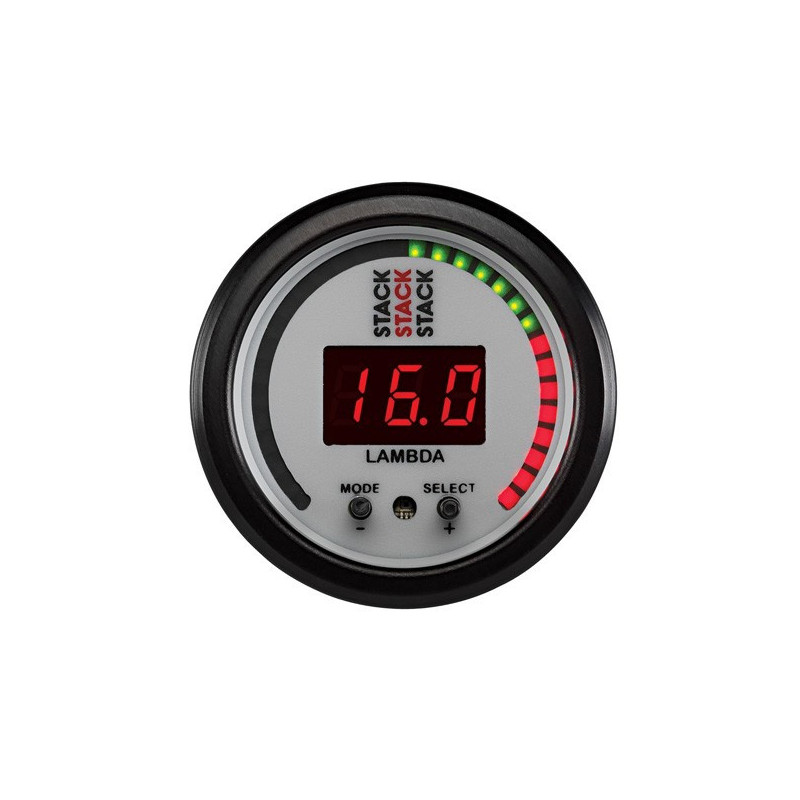

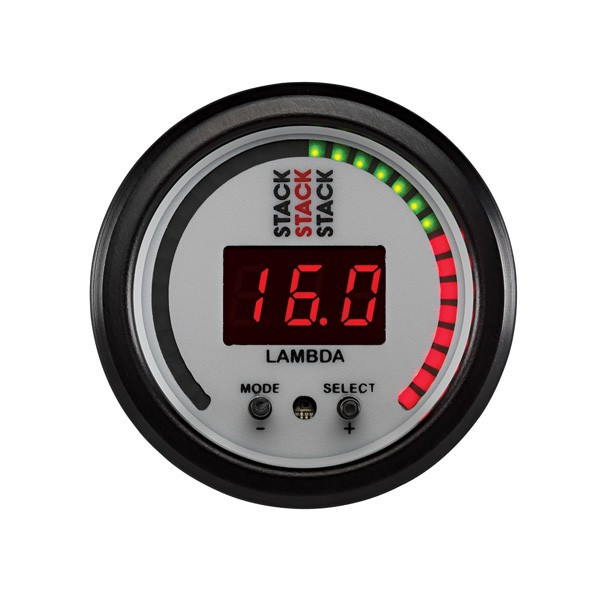

Der AFR-/Lambda-Breitband-Analysator ST3404 ermöglicht die Echtzeitanzeige des Luft-Kraftstoff-Verhältnisses (AFR) oder des Lambda-Werts, wahlweise vom Benutzer einstellbar. Er wurde für den Rennsport und die Motorabstimmung entwickelt und kombiniert ein rotes Digitaldisplay mit einer mehrfarbigen LED-Radialzeige auf weißem Hintergrund, was eine schnelle und präzise Ablesung ermöglicht.
Das System verfügt über eine einstellbare Kalibrierung, um die Anzeige je nach verwendetem Kraftstofftyp zu optimieren. Zudem verfügt es über einen Speicher für den maximalen Wert des mageren Gemischs, einen programmierbaren Alarm, einen Helligkeitssensor zur automatischen Anpassung der Anzeigehelligkeit sowie analoge 0–5-V- und serielle Ausgänge zum Anschluss an ein motorsteuergerät (ECU), einen Datenlogger oder ein anderes kompatibles System. Über einen Pro-Control -Ausgang lassen sich zudem andere Geräte automatisch in Abhängigkeit vom gemessenen Lambda-Wert steuern.
Das Manometer wird mit einem kompletten Kabelbaum sowie einer Bosch-Sonde LSU 4.9 geliefert.
Technische Daten
Marke: Stack
Artikelnummer: ST3404
Typ: AFR-/Breitband-Lambda-Analysator
Durchmesser: 52 mm
Hintergrundfarbe: Weiß
Anzeige:

• AFR- oder Lambda-Wert (vom Benutzer wählbar)
• Rote Digitalanzeige
• Mehrfarbige radiale LED-Anzeige
• Helligkeit automatisch über Lichtsensor einstellbar

Funktionen:

• Benutzerkalibrierung je nach Kraftstoff
• Speicherung des Maximalwerts für ein mageres Gemisch
• Programmierbarer Alarm
• Analogausgang 0–5 V
• Serieller Datenausgang
• Pro-Control-Ausgang
• Kompatibel mit ECU und Datenlogger

Kompatible Kraftstoffe:

• Bleifreies Benzin
• Methanol
• Ethanol
• LPG (Propan)
• CNG (komprimiertes Erdgas)
• Kompatibel mit Lachgas (gemäß den geltenden Vorschriften)

Mitgelieferte Sonde: Bosch LSU 4.9
Technische Daten der Bosch-Sonde LSU 4.9

• Länge: 84 mm
• Gewicht (ohne Kabel): 120 g
• Montageschlüssel: 22 mm
• Anzugsmoment: 40 bis 60 Nm
• Betriebstemperatur der Gase: bis zu 930 °C
• Maximale Gastemperatur: unter 1.030 °C
• Maximale Vibrationsfestigkeit: 100 g

Nicht kompatibel mit:

• Verbleites Benzin
• Zweitaktmotoren

Lieferumfang:

• Gemischanalysator Stack ST3404
• Kabelbaum für elektrizität
• Bosch-Sonde LSU 4.9

Highlights

• Anzeige von AFR oder Lambda wählbar
• Weißer Hintergrund für gute Lesbarkeit
• Digitale Anzeige und gut sichtbare mehrfarbige LED
• Kalibrierung je nach verwendetem Kraftstoff
• Speicherung des Maximalwerts für ein mageres Gemisch
• Programmierbarer Alarm
• Analoge 0–5-V- und serielle Ausgänge
• Kompatibel mit ECU und Datenlogger
• Bosch-Sonde LSU 4.9 im Lieferumfang enthalten
