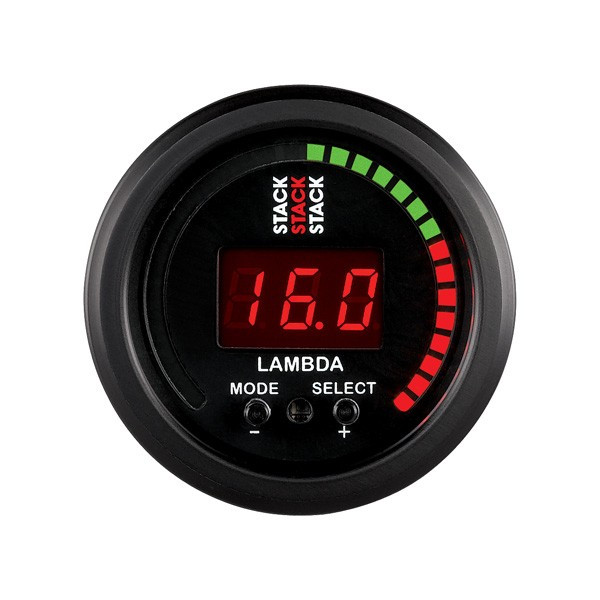

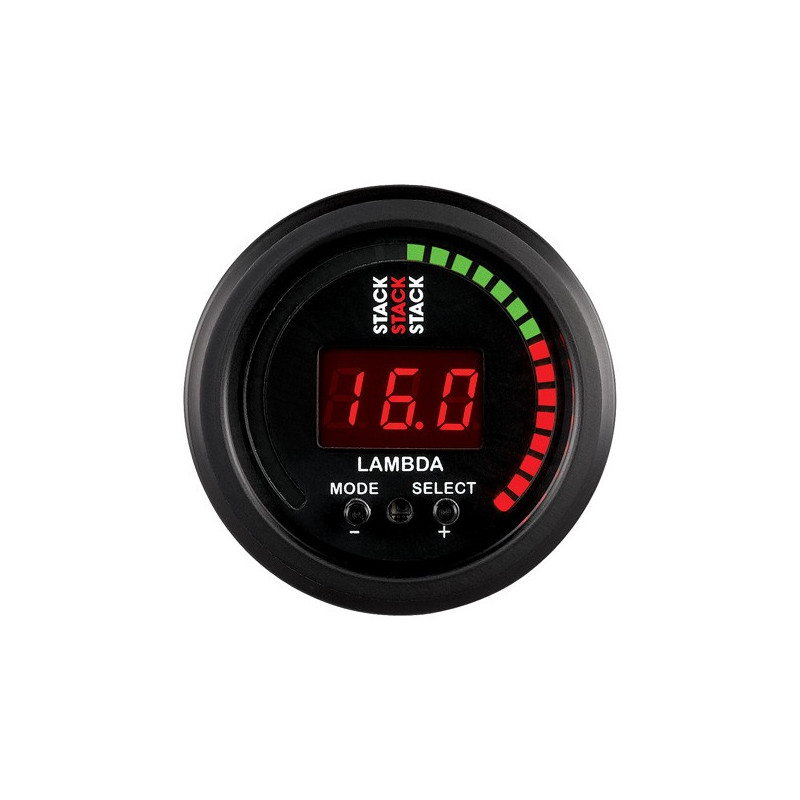

Das AFR-/Breitband-Lambda-Manometer ST3403 ermöglicht die Echtzeitanzeige des Luft-Kraftstoff-Verhältnisses (AFR) oder des Lambda-Werts, wobei der Benutzer zwischen beiden Werten wählen kann. Es wurde für den Rennsport und die Motorabstimmung entwickelt und kombiniert ein rotes Digitaldisplay mit einer mehrfarbigen LED-Radialzeige, die ein schnelles und präzises Ablesen ermöglicht.
Das System verfügt über eine einstellbare Kalibrierung, um die Anzeige je nach verwendetem Kraftstofftyp zu optimieren. Zudem verfügt es über einen Speicher für den maximalen Wert des mageren Gemisches, einen programmierbaren Alarm, einen Helligkeitssensor zur automatischen Anpassung der Anzeigehelligkeit sowie analoge 0–5-V- und serielle Ausgänge zum Anschluss an ein motorsteuergerät (ECU), einen Datenlogger oder ein anderes kompatibles System. Über einen Pro-Control -Ausgang lassen sich zudem andere Geräte automatisch in Abhängigkeit vom gemessenen Lambda-Wert steuern.

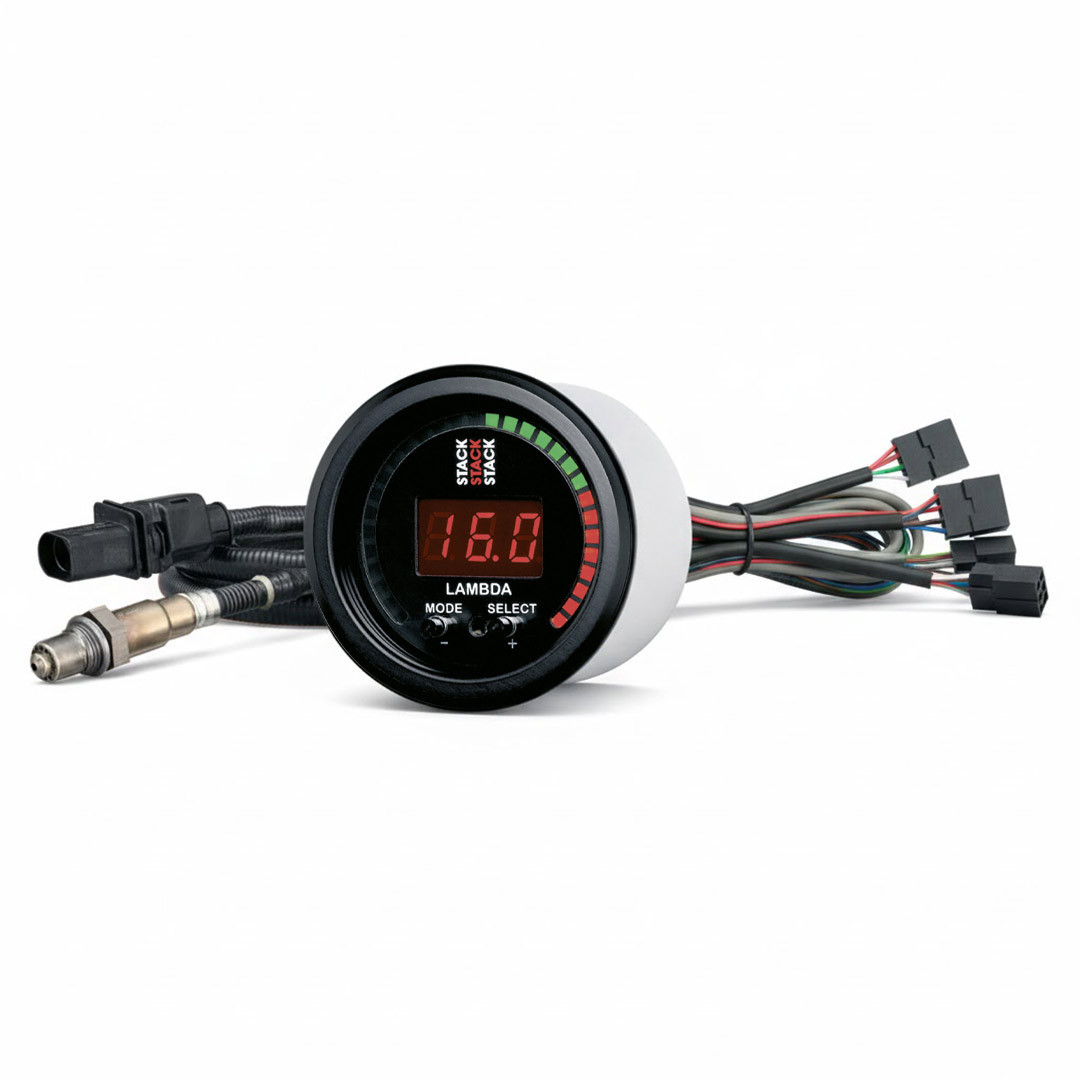

Das Manometer wird mit einem kompletten Kabelbaum sowie einer Bosch-Sonde LSU 4.9 geliefert.
Technische Daten
Marke: Stack
Artikelnummer: ST3403
Typ: AFR-/Breitband-Lambda-Manometer
Anzeige:
- AFR- oder Lambda-Wert (vom Benutzer wählbar)
- Rote Digitalanzeige
- Mehrfarbige LED-Radialzeige
- Helligkeit automatisch über Lichtsensor einstellbar
Funktionen:
- Benutzerkalibrierung je nach Kraftstoff
- Speicherung des Maximalwerts für ein mageres Gemisch
- Programmierbarer Alarm
- Analogausgang 0–5 V
- Serieller Datenausgang
- Pro-Control-Ausgang
- Kompatibel mit ECU und Datenlogger
Kompatible Kraftstoffe:
- Bleifreies Benzin
- Methanol
- Ethanol
- LPG (Propan)
- CNG (komprimiertes Erdgas)
- Kompatibel mit Lachgas (gemäß den geltenden Vorschriften)
Mitgelieferte Sonde: Bosch LSU 4.9
Technische Daten der Bosch-Sonde LSU 4.9
- Länge: 84 mm
- Gewicht (ohne Kabel): 120 g
- Montageschlüssel: 22 mm
- Anzugsmoment: 40 bis 60 Nm
- Betriebstemperatur der Gase: bis zu 930 °C
- Maximale Gastemperatur: unter 1.030 °C
- Maximale Vibrationsfestigkeit: 100 g
Nicht kompatibel mit:
- Verbleites Benzin
- Zweitaktmotoren
Lieferumfang:
- Manometer Stack ST3403
- Kabelbaum für elektrizität
- Bosch-Sensor LSU 4.9
Highlights
- Wählbare Anzeige: AFR oder Lambda
- Digitale Anzeige und gut sichtbare mehrfarbige LED
- Kalibrierung entsprechend dem verwendeten Kraftstoff
- Speicherung des Maximalwerts für ein mageres Gemisch
- Programmierbarer Alarm
- Analoge 0–5-V- und serielle Ausgänge
- Kompatibel mit ECU und Datenlogger
- Bosch-Sonde LSU 4.9 im Lieferumfang enthalten
