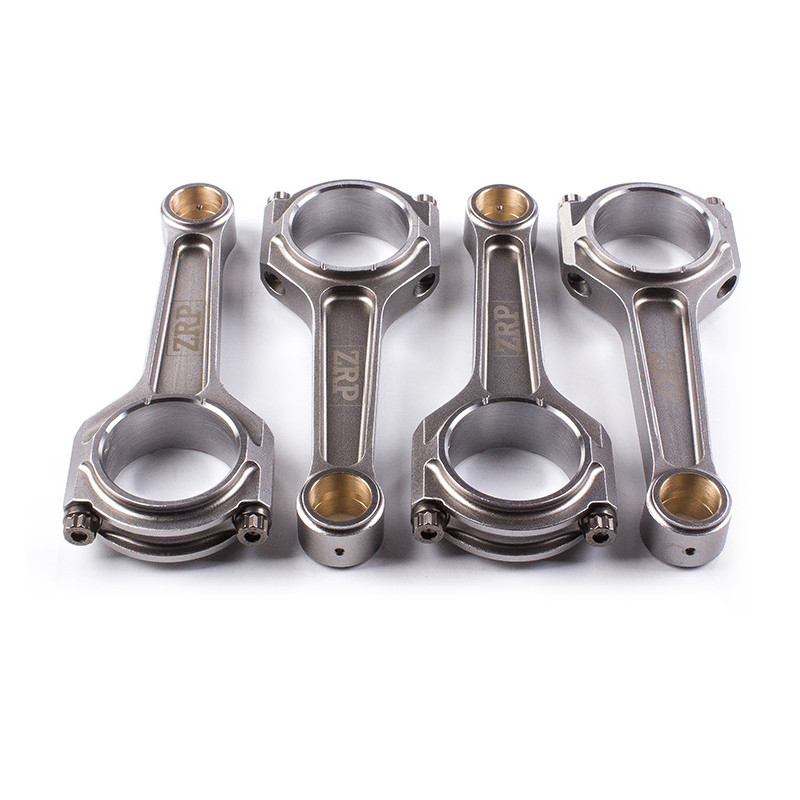

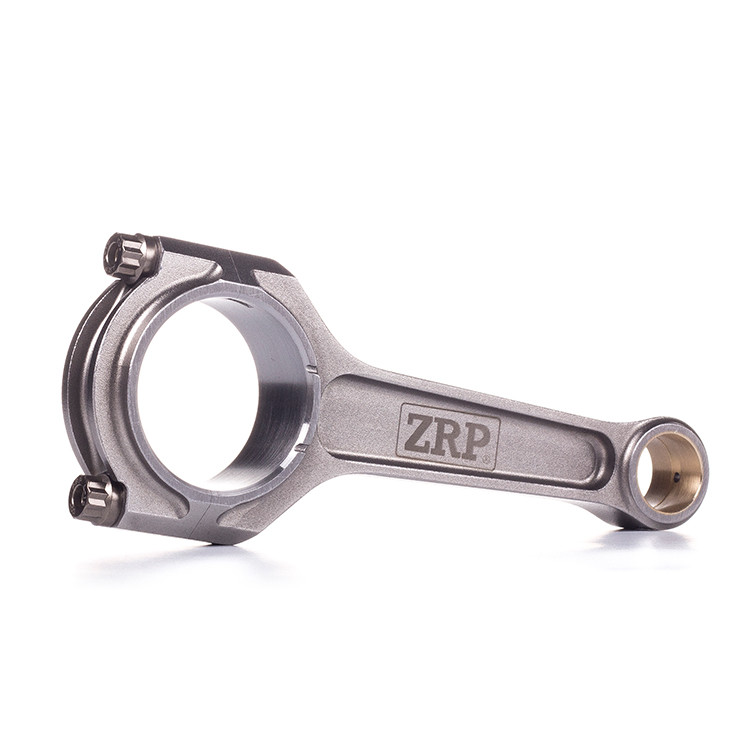

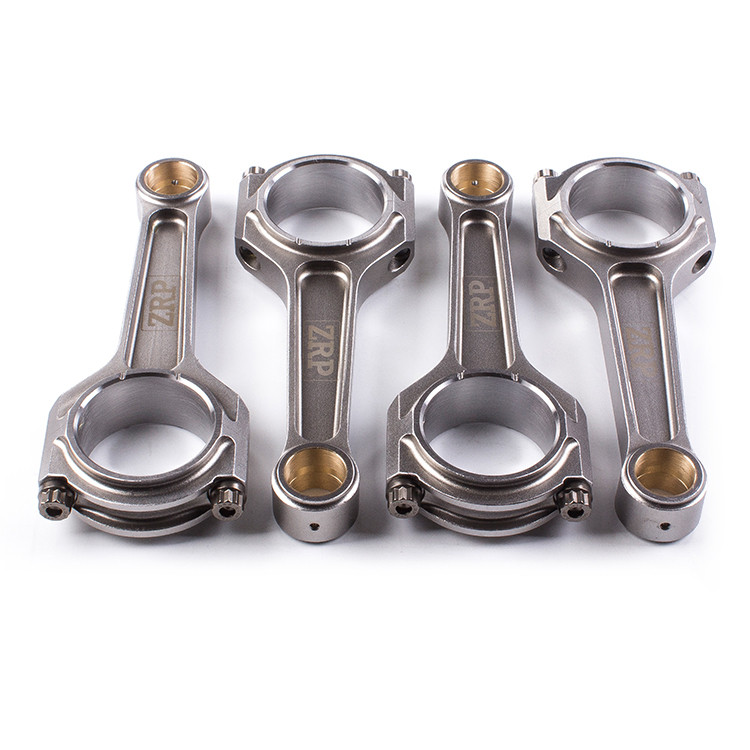

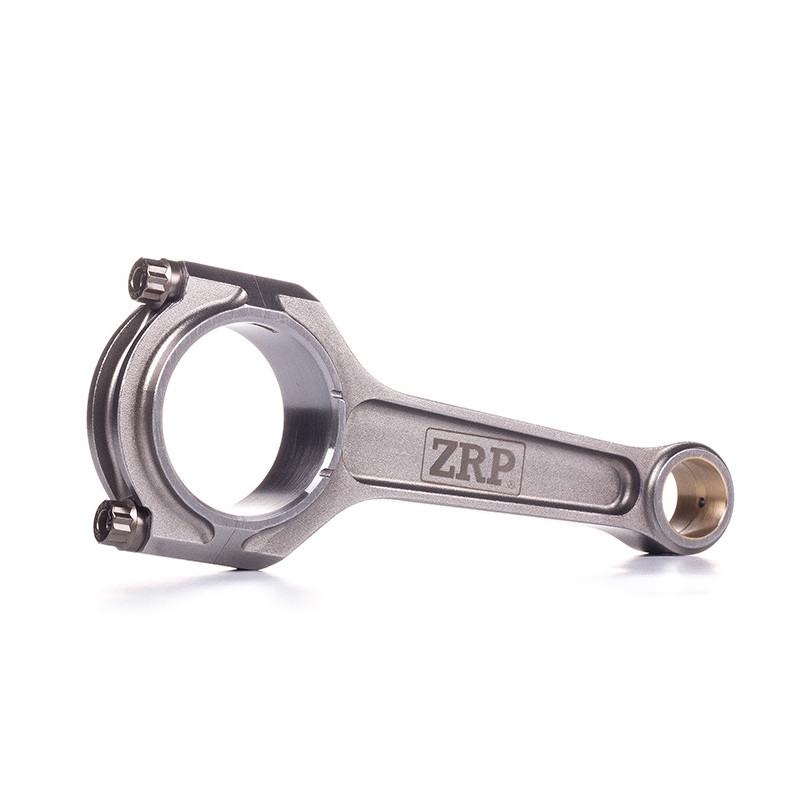

Die geschmiedeten I-förmigen Pleuelstangen aus ZRP für den Volvo 740 und 940 mit den Motoren B230 und B234F sind für Motortunings mit einem Achsabstand von 152 mm vorgesehen. Ihre Konstruktion aus hochfestem 4340-Stahl und ihr I-Profil sind so ausgelegt, dass sie eine hohe Steifigkeit bieten und wiederholten mechanischen Belastungen standhalten.

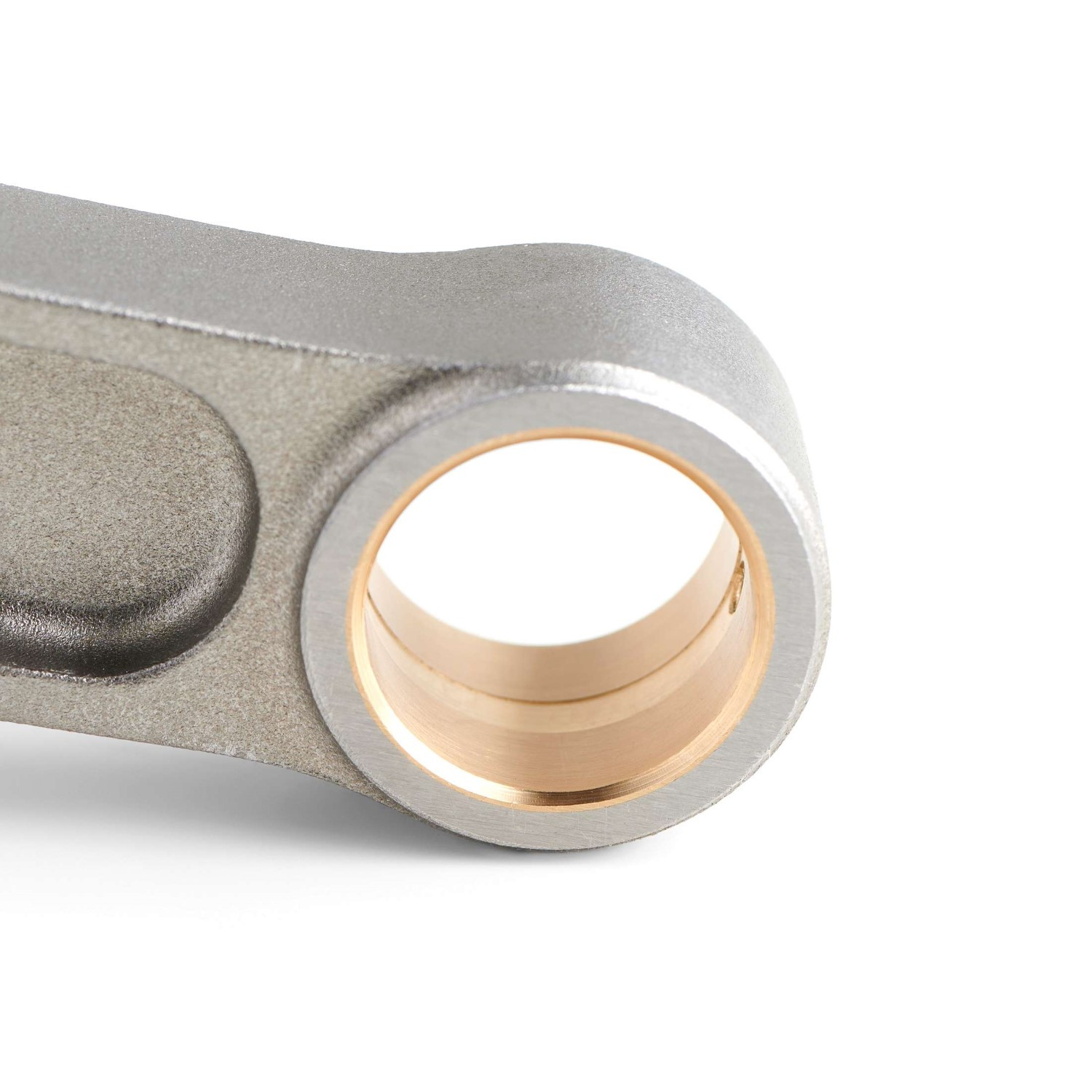

Die Pleuelköpfe aus AMPCO 18 verfügen über eine radiale Nut, die als Ölreserve für die 23-mm-sichernngsstifte dient. Die Artikelnummer R-VOL-003-I umfasst 4 Pleuelstangen mit 3/8"-ARP2000-Schrauben, ARP-Montageschmiermittel und einer Montageanleitung.
Technische Daten
- Marke: ZRP
- Hersteller-Artikelnummer: R-VOL-003-I
- Anwendungen: Volvo 740 und 940 je nach Motorisierung
- Motorcodes: B230 und B234F
- Produktreihe: Standard Series
- Profil: I-Profil, I-Träger
- Werkstoff: geschmiedeter Stahl 4340
- Achsabstand: 152,00 mm
- Durchmesser des Sicherungsstifts: 23,00 mm
- Durchmesser der Pleuellageraufnahme: 52,00 mm
- Breite des Pleuelfußes: 29,46 mm
- Pleuelköpfe: AMPCO 18
- Schrauben: ARP2000, 3/8"
- Angegebenes Gewicht pro Pleuel: 618 g
- Gewichtsabgleich: ± 1 g
- Verpackung: Satz mit 4 Pleuelstangen
Konstruktion und Fertigung
- Körper und Kopf separat geschmiedet: zweiteilige Konstruktion.
- I-Profil: Geometrie für hohe Steifigkeit.
- Kappen mit doppelten Rippen und Buckel: Unterzug am Pleuelfuß.
- Zentrierbuchsen: präzise Neupositionierung des Kopfes beim Zusammenbau.
- Nuten an den Flanken: Gewichtsreduzierung in den betroffenen Bereichen.
- Mehrstufige Wärmebehandlungen: Festigkeit, Maßhaltigkeit und Ermüdungsbeständigkeit.
- Kugelstrahlen: Verbesserung der Ermüdungsfestigkeit.
- Magnetoskopische Prüfung: Erkennung von Fehlern in Schmiedeteilen.
- CNC-Bearbeitung: angegebene Genauigkeit bis zu 0,0002", d. h. ca. 0,005 mm.
- Achsabstandstoleranz: weniger als 0,001", d. h. 0,0254 mm.
- Biege- und Torsionsprüfung: Überprüfung der Geometrie.
- Finite-Elemente-Analyse: Computergestützte Untersuchung der Spannungen.
Einbau in Volvo-Motoren B230 und B234F
Stellen Sie sicher, dass der Achsabstand von 152 mm mit den verwendeten Kolben und dem Hub der Kurbelwelle übereinstimmt. Überprüfen Sie vor der Montage die Abmessungen der Bolzen, die Lager, die Betriebsspiele und die Freiräume. Befolgen Sie die spezifischen Anweisungen zur Schmierung und zum Anziehen für die mitgelieferten ARP2000-Schrauben.
Vorteile
- Geschmiedeter 4340-Stahl und I-Profil.
- Achsabstand von 152 mm und sichernngsstift von 23 mm.
- AMPCO-18-Kolbenringe mit Ölreserve.
- ARP2000-Schraubensatz im Lieferumfang enthalten.
- Satz mit 4 Pleuelstangen, gewichtsausgeglichen auf ± 1 g.
