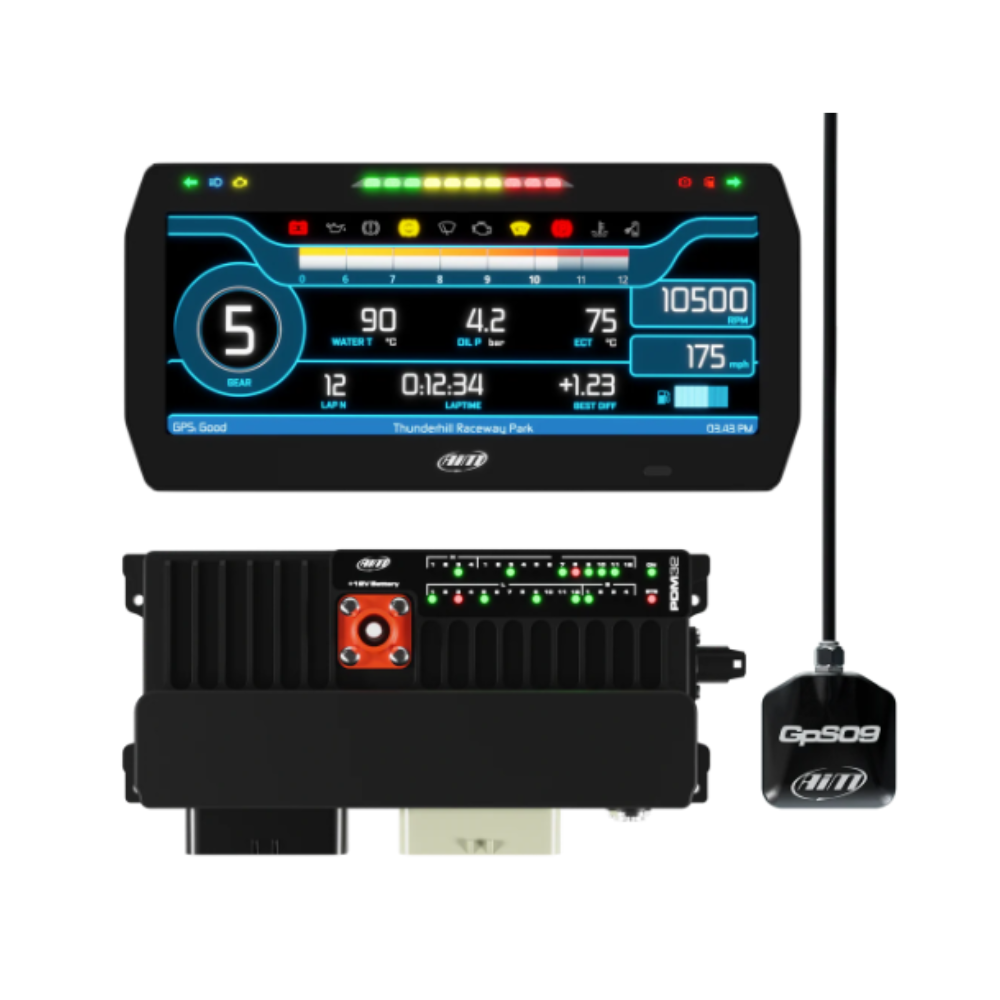

AIM PDM 32 Datenaufzeichnungskit mit 10"-Bildschirm Typ Road

Mit dem Datenaufzeichnungskit AIM PDM 32 mit einem 10-Zoll-Bildschirm, der speziell für den Einsatz im Rennsport entwickelt wurde, können Sie Ihr Fahrzeug mit den neuesten Entwicklungen im Bereich der Datenverfolgung ausstatten.

Mit 14 konfigurierbaren Eingängen, darunter acht analoge und ein digitaler Eingang einem Eingang mit zwei Geschwindigkeiten, bietet dieses System eine genaue Kontrolle über die leistung Ihres Fahrzeugs.

Variable Leistungsausgänge, von 4 bis 20 A für hohe Leistung, bis zu 12 bis 15 A für sanfte Leistung und bis zu 35 A für eine Halbbrücke, ermöglichen es Ihnen, die spezifischen Anforderungen Ihres Fahrzeugs zu erfüllen. Mit einer 3-Wege-CAN-Konnektivität und einem internen Speicher von 4 GB können Sie wichtige Daten in Echtzeit erfassen und analysieren.

Die robusten Anschlüsse umfassen 2 AMP-Stecker, 2 Binder-Stecker, 1 Amphénol-Surlok-Stecker und 1 Rosenberger-Stecker und gewährleisten selbst in den anspruchsvollsten Umgebungen höchste Zuverlässigkeit. Mit kompakten Abmessungen von 278x0135x26.2mm und einer Wasserdichtigkeit nach IP65 ist dieses Kit so konzipiert, dass es auch den härtesten Bedingungen auf der Rennstrecke standhält.

Und mit einer Bildschirmauflösung von 1280x480 Pixeln erhalten Sie eine klare und detaillierte Darstellung der Daten.

Erhältlich mit Kabeln in Standardausführungen von 0,5, 1.3m, 2m und 4m sowie in der Dachversion mit 2m und 4m.

Merkmale:

• Eingänge :

• 14 vollständig konfigurierbar, jeweils max. 500 Hz :

• 8 analog/digital

• 4 digitale Eingänge

• Eingang mit 2 Geschwindigkeiten

• Leistungsausgänge :

• 4 bis 20 A (hohe Leistung)

• 12 bis 15 A (low power)

• 12 bis 10 A (low bridge)

• 4 bis zu 35 A (Halbbrücke)

• Schutz: Überspannung, Unterspannung, Überstrom, Übertemperatur

• Maximaler Gesamtstrom: 120 A

• LEDs: 32 RGB-LEDs + 1 PDM ON + 1 PDM STS (Status)

• Lin-Bus: 1
• CAN-Anschlüsse: 3
• Interne Plattform: 3-Achsen-Beschleunigungsmesser ±5G + 3-Achsen-Gyroskop + 3-Achsen-Magnetometer
• Fernanzeigeanschluss: 1 AiM-Stream-Ausgang

• Anschlüsse: 2 AMP-Anschlüsse + 2 Binder-Anschlüsse + 1 Amphenol Surlok-Anschluss + 1 Rosenberger-Anschluss

• Interner Speicher: 4 GB

• Externe Module: GPS-Modul, Kanalerweiterung, TC-Hub, Lambda-Controller, SmartyCam HD, Formula-Lenkrad, Remote I/O Push Button-Modul

• Externer analoger Kameraeingang: 2

• Kameragehäuse: Eloxiertes Aluminium

• Wasserdicht: IP65

• Abmessungen: 234,5 x 94,6 x 49,5 mm 234,5 x 94,6 x 49,5 mm

• Gewicht: 761g

• PDM Dash 10" TFT Display :

• Bildschirm: 10" TFT

• Auflösung: 1280 x 480 Pixel

• Kontrast: 1,100:1

• Helligkeit: 800cd/m2

• Umgebungslichtsensor : Ja

• LEDs zur Information über den Bildschirmstatus: 6

• LEDs für die Geschwindigkeitsänderung: 10

• Gehäuse: Eloxiertes Aluminium

• Druckknöpfe: Metallisch

• Anschlüsse: LVDS Link 4-polig Rosenberger male connector

• Abmessungen: 278,0 x 135,0 x 26,2 mm: 278,0 x 135,0 x 26,2 mm

• Gewicht: 1000 g

• Stromverbrauch: 250 mA

• Wasserbeständigkeit: IP65

• GPS-Modul:

• 5-poliger Binder-Anschluss

• Abmessungen: 64,8 x 53,2 x 19,7 mm 64,8 x 53,2 x 19,7 mm

• Gewicht: 60,5 g
