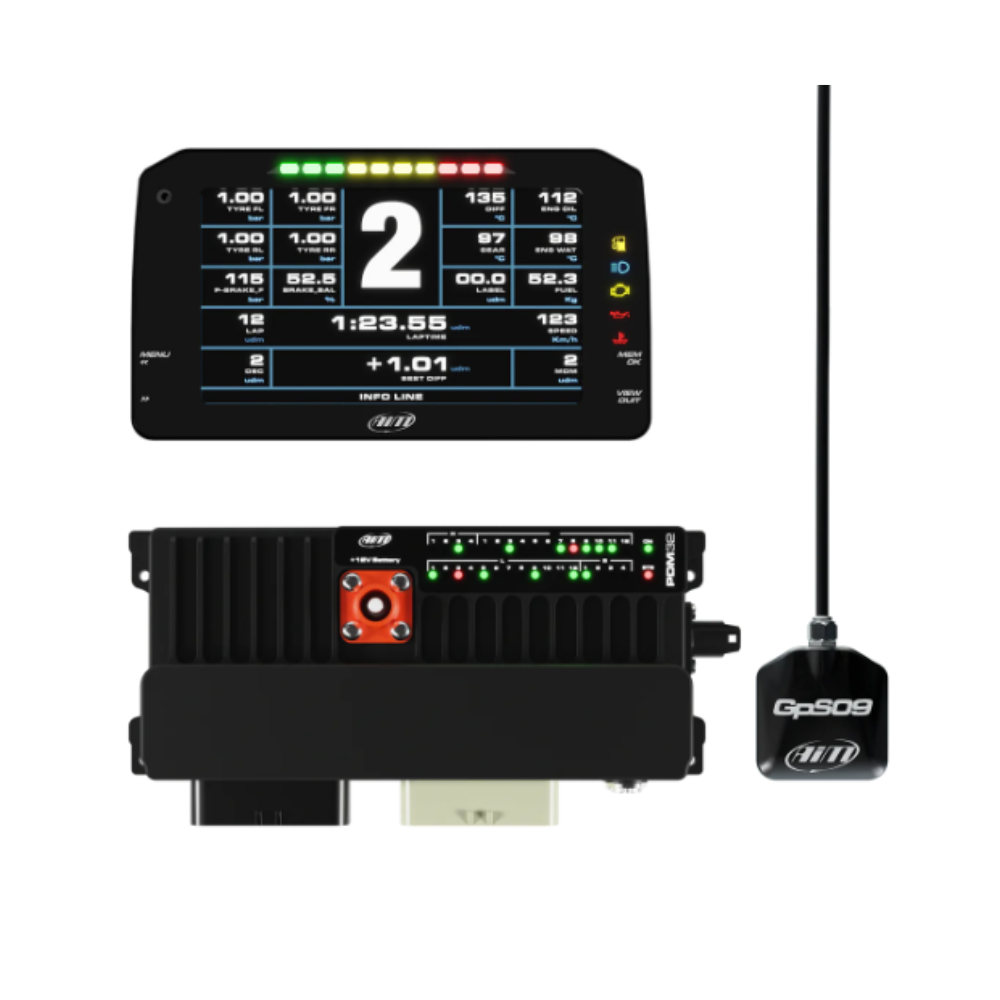

AIM PDM 32 Datenaufzeichnungskit mit 6"-Bildschirm Typ Road

Mit dem Datenaufzeichnungskit AIM PDM 32 mit einem 6-Zoll-Bildschirm, der speziell für den Einsatz im Rennsport entwickelt wurde, können Sie Ihr Fahrzeug mit den neuesten Entwicklungen im Bereich der Datenverfolgung ausstatten.

Mit 14 konfigurierbaren Eingängen, darunter acht analoge und ein einem Eingang mit zwei Geschwindigkeiten, bietet dieses System eine genaue Kontrolle über die leistung Ihres Fahrzeugs.

Variable Leistungsausgänge, von 4 bis 20 A für hohe Leistung, bis zu 12 bis 15 A für sanfte Leistung und bis zu 35 A für eine Halbbrücke, ermöglichen es Ihnen, die spezifischen Anforderungen Ihres Fahrzeugs zu erfüllen. Mit einer 3-Wege-CAN-Konnektivität und einem internen Speicher von 4 GB können Sie wichtige Daten in Echtzeit erfassen und analysieren.

Die robusten Anschlüsse umfassen 2 AMP-Stecker, 2 Binder-Stecker, 1 Amphénol-Surlok-Stecker und 1 Rosenberger-Stecker und gewährleisten selbst in den anspruchsvollsten Umgebungen höchste Zuverlässigkeit. Mit kompakten Abmessungen von 234,5x94,6x49,5mm und einer Wasserdichtigkeit nach IP65 ist dieses Kit so konzipiert, dass es auch den härtesten Bedingungen auf der Rennstrecke standhält.

Und mit einer Bildschirmauflösung von 800x480 Pixeln erhalten Sie eine klare und detaillierte Darstellung der Daten.

Erhältlich mit Kabeln in Standardausführungen von 0,5, 1.3m, 2m und 4m sowie in der Dachversion mit 2m und 4m.

Merkmale:

• Eingänge :
• 14 vollstvoll konfigurierbar, jeweils max. 500 Hz :
• 8 analoganalog/digital
• 4 Eingängedigitale Eingänge
• Eingang mit 2 Geschwindigkeiten
• Ausgängee Leistung :
• 4 bis zu 20 A (hohe Leistung)
• 12 bisbis 15 A (niedrige Leistung)
• 12 bis zubis 10 A (low bridge)
• 4 bis zu 35 A (half bridge)
• Schutz: Überspannung, Unterspannung, Überstrom, Überhitzung
• Strom total maximal: 120 A
• LEDs: 32RGB-LEDs + 1 PDM ON + 1 PDM STS (Status)
• Lin-Bus :1
• ConnexiocAN-Anschlüsse: 3
• Plat-forinterne Plattform: 3-Achsen-Beschleunigungsmesser ±5G + 3-Achsen-Gyroskop + 3-Achsen-Magnetometer
• Connexifernanzeige: 1 AiM-Stream-Ausgang
• Connectektoren: 2 AMP-Anschlüsse + 2 Binder-Anschlüsse + 1 Amphenol Surlok-Anschluss + 1 Rosenberger-Anschluss
• Speicherinterner Speicher: 4 GB
• Modulexterne Module: GPS-Modul, Kanalerweiterung, TC Hub, Lambda Controller, SmartyCam HD, Formula Crank, Remote I/O Push Button Modul
• Eingangexterne analoge Kamera: 2
• Körperdes Geräts: Eloxiertes Aluminium
• Standfußschutzart: IP65
• Dimensionen: 234,5 x 94,6 x 49,5 mm 234,5 x 94,6 x 49,5 mm 234,5 x 94,6 x 49,5 mm
• Gewicht: 761g
• PDM Dash 6" TFT-Bildschirm :
• Écran: 6" TFT
• Resolauflösung: 800 x 480 Pixel
• Kontraste: 600:1
• Lumintensität: 700cd/m2 - 1,100 Lumen
• Sensorumgebungslichtsensor : Ja
• DIE von Statusinformationen : 5
• LED der Beleuchtung der Gangschaltung: 10
• Corps: Eloxiertes Aluminium
• Bodruckknöpfe: Metall
• Connektoren: LVDS Link 4 pin Rosenberger male connector
• Diabmessungen: 189,6 x 106,4 x 24,9 mm 189,6 x 106,4 x 24,9 mm 189,6 x 106,4 x 24,9 mm
• Poids: 640g
• Consorgung: 150 mAWasserbeständigkeit: IP65
• MgPS-Modul :
• Cie 5-polige Binder-Verbindung
• Dabmessungen: 64,8 x 53,2 x 19,7 mm 64,8 x 53,2 x 19,7 mm 64,8 x 53,2 x 19,7 mm
• Poid: 60,5 g
