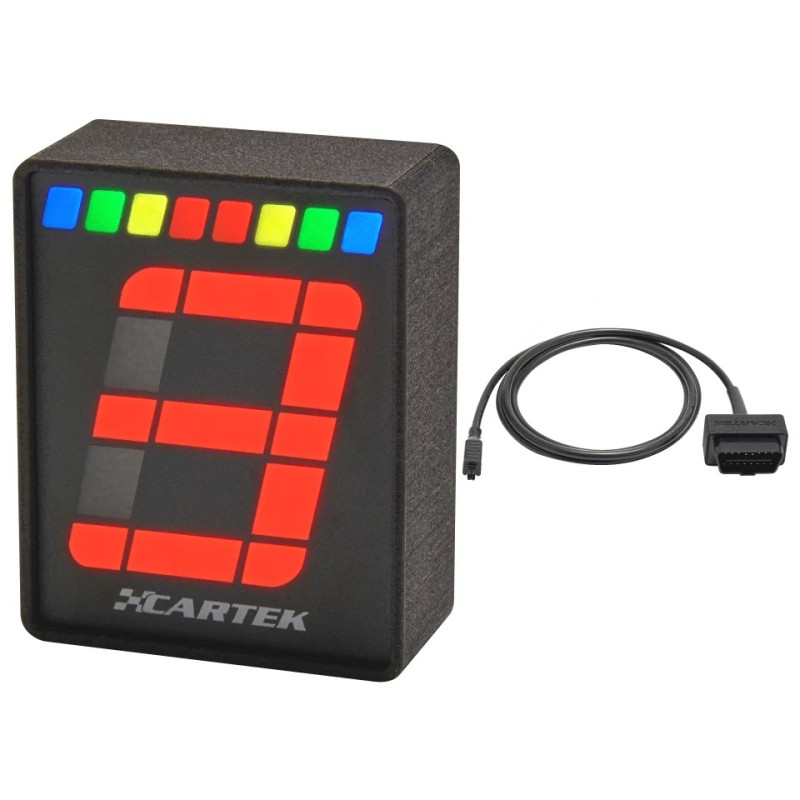

Cartek OBD2-Ganganzeige mit 8-LED-Shift-Light

Der Cartek OBD2-Ganganzeiger mit Shift-Light zeigt daseingelegte Übersetzungsverhältnis an und signalisiert, wenn die für den Gangwechsel gewählte Anzahl umdrehungen pro Minute erreicht wird. Durch den direkten Anschluss an die OBD2-Buchse können die erforderlichen Daten ohne zusätzliche Verkabelung abgerufen werden.

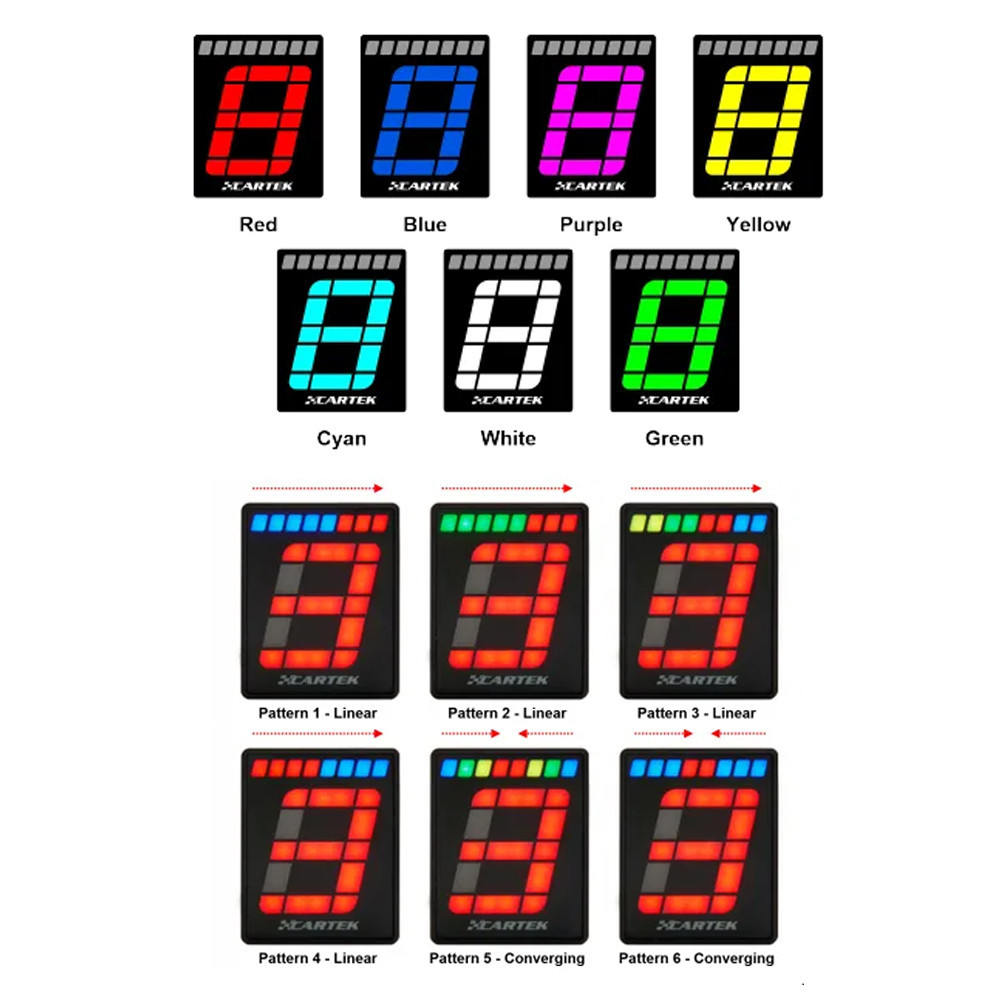

Der Gang wird auf einer digitalen 7-Segment-Anzeige in sieben wählbaren Farben angezeigt. Die 8 mehrfarbigen LEDs der Schaltanzeige leuchten entsprechend den konfigurierten Schwellenwerten schrittweise auf. Sechs Leuchtsequenzen sowie Tag-/Nacht-Helligkeitseinstellungen ermöglichen eine individuelle Anpassung der Anzeige.

Technische Daten

• Marke: Cartek
• Modell: Gear Indicator OBD2
• Herstellernummer: CK-LG-OBD
• Funktionen: Anzeige des eingelegten Gangs und sequenzielles Shift-Light

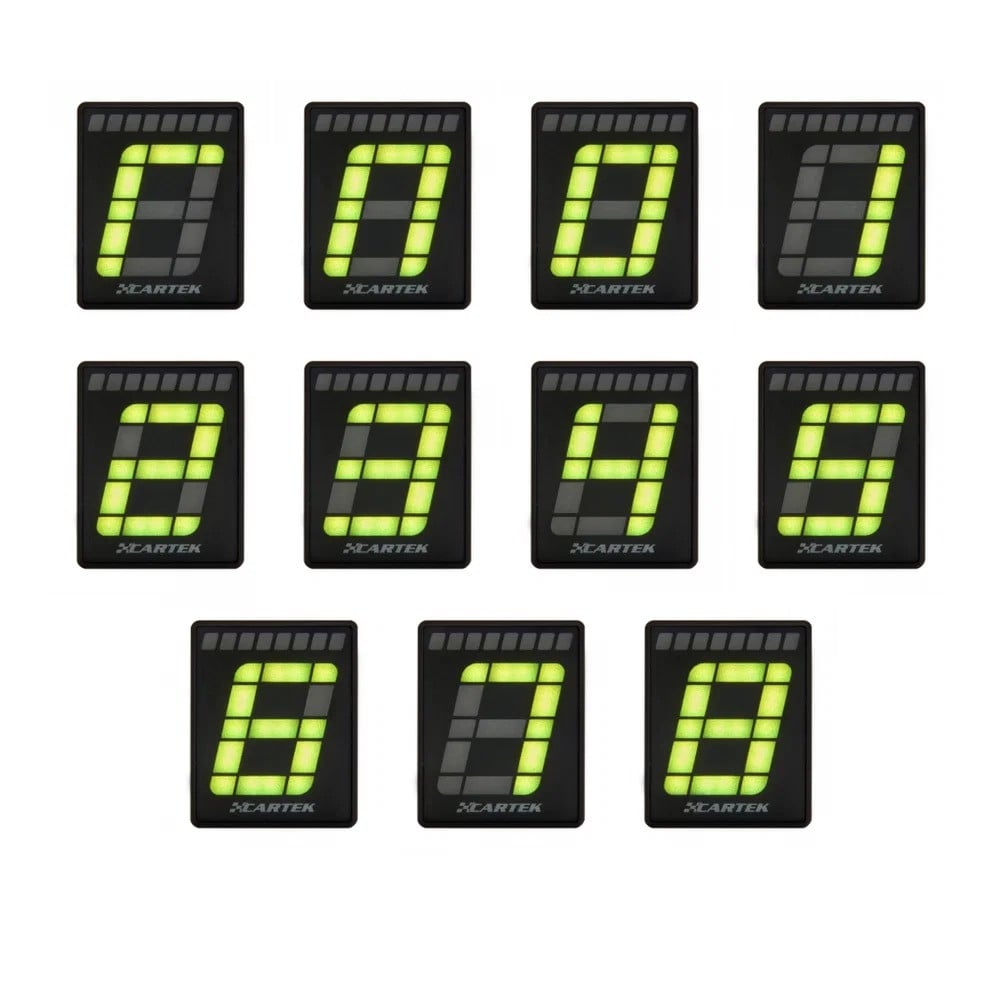

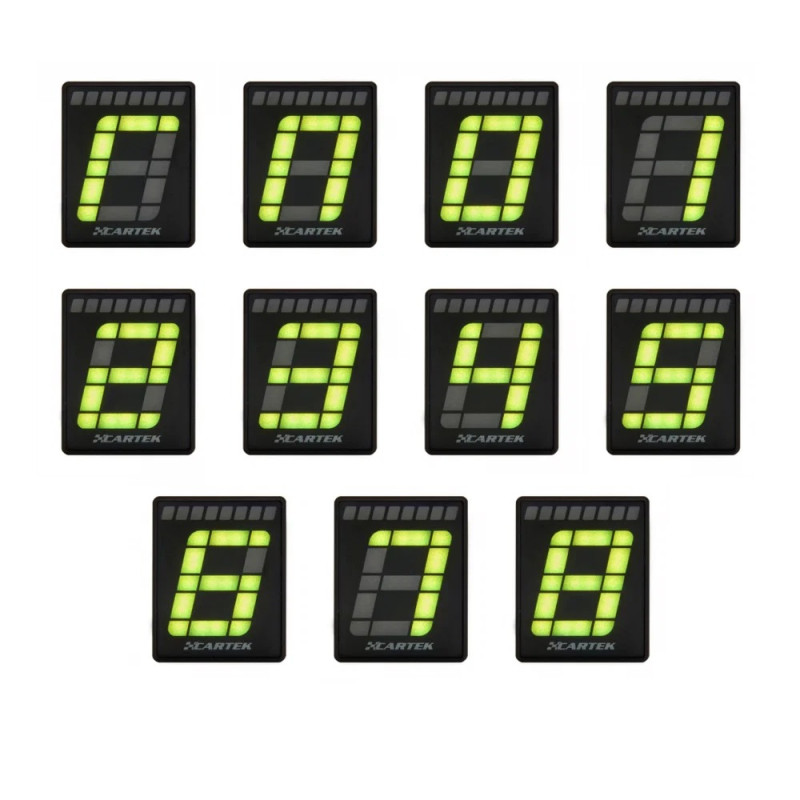

• Anzeige: digitale 7-Segment-Anzeige, 7 Farben zur Auswahl
• Anzahl der konfigurierbaren Vorwärtsgänge: 2 bis 8
• Schaltanzeige: 8 mehrfarbige LEDs, 6 wählbare Sequenzen
• Gangerkennung: Berechnung anhand der Drehzahl des motors und der umdrehungen pro minute nach Einlernvorgang
• Anschluss: OBD2-Stecker

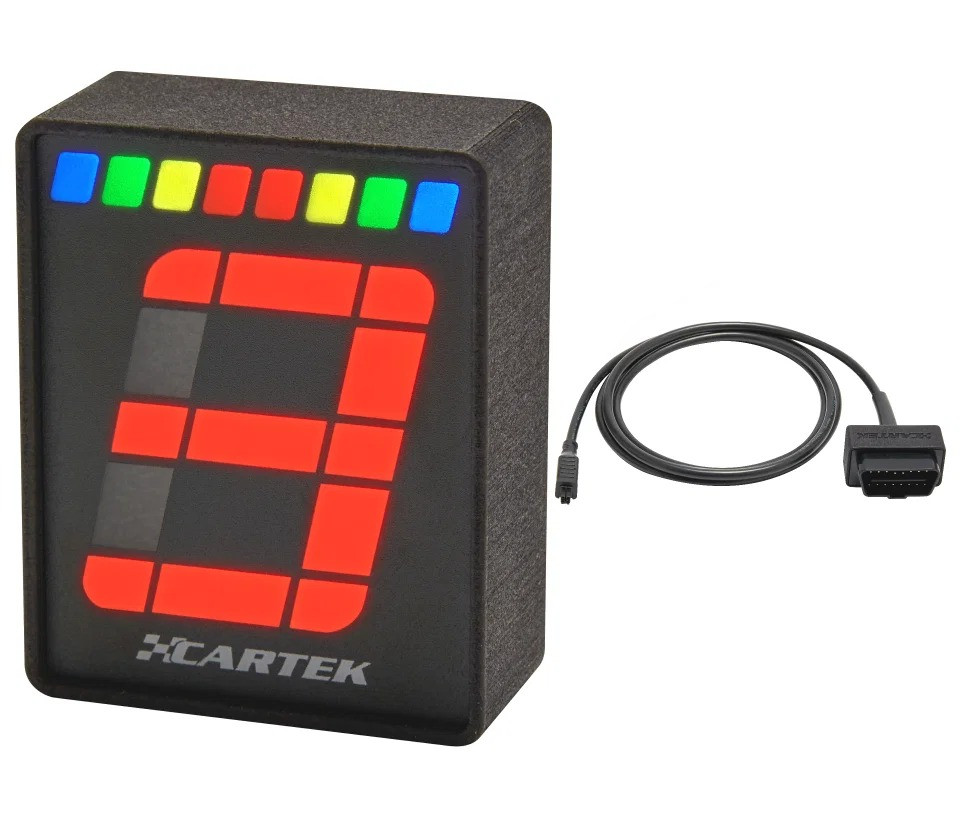

• Länge des mitgelieferten Kabels: 1,5 m
• Einstellungen: Schwellenwerte für die Umdrehungen pro Minute, Farbe der Anzeige und Helligkeit (Tag/Nacht)
• Betriebsspannung: 7 bis 18 V

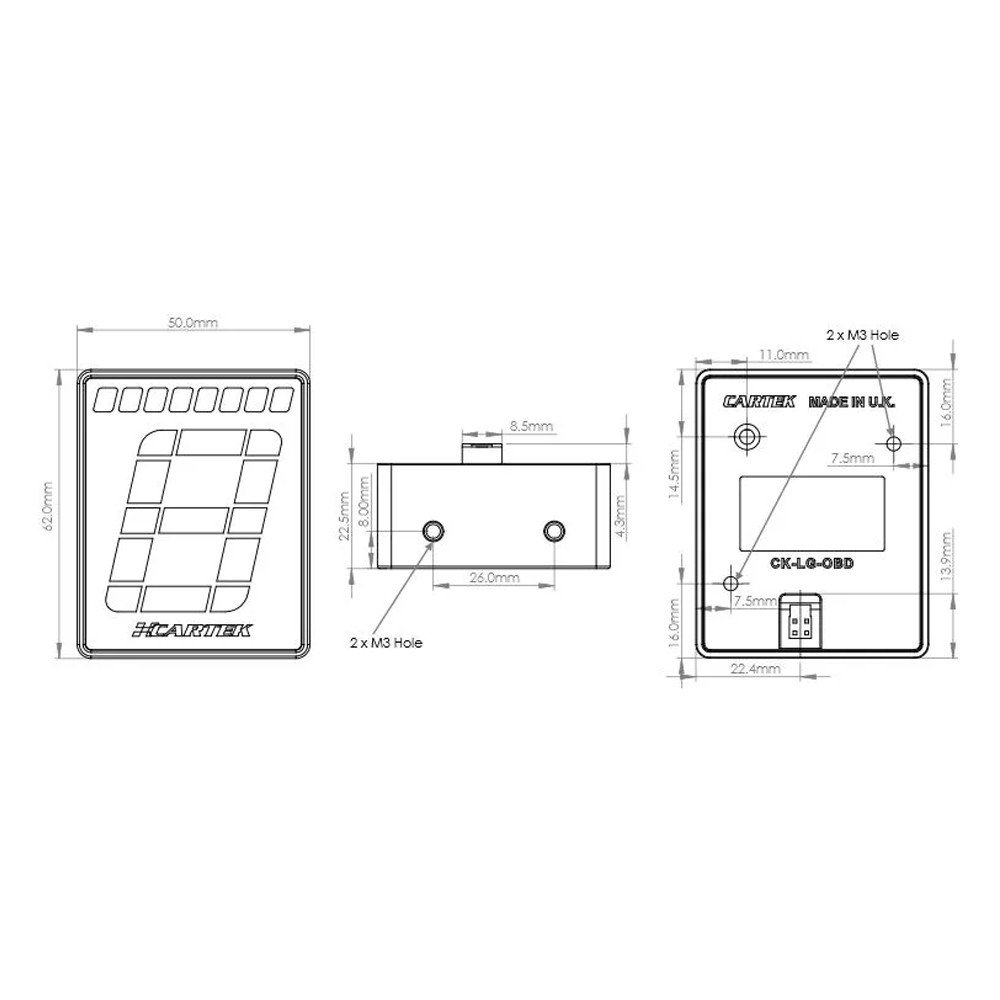

• Im Produktdatenblatt angegebene Abmessungen: Höhe 62 mm, Breite 50 mm, Tiefe 23 mm
• Gehäuse: Nylon PA 2200, gekapselte Elektronik
• Schutzart: IP64
• Betriebstemperatur: -10 °C bis +85 °C
• Lagertemperatur: -40 °C bis +125 °C

Funktionsweise und Erfassung der Gänge

Das Gerät nutzt die über den OBD2-Stecker übertragenen Daten zur Drehzahl des motors und zur fahrzeuggeschwindigkeit. Es berechnet den eingelegten Gang anhand des Verhältnisses dieser Werte, anstatt direkt Informationen zur Getriebestellung auszulesen.

Zum Speichern jedes Gangs ist eine Einlernphase erforderlich. Nach dem Anschließen sucht das Gerät automatisch nach dem Fahrzeugprotokoll. Bei ausgeschaltetem Motor wechselt es in den Standby-Modus, um den Verbrauch zu senken, und wird beim Neustart wieder aktiviert.

Kompatible Protokolle

• SAE J1850 PWM: 41,6 kbaud.
• SAE J1850 VPW: 10,4 kbaud.
• ISO 9141-2.
• ISO 14230-4 KWP: langsame oder schnelle Initialisierung.
• ISO 15765-4 CAN: 11- oder 29-Bit-Identifikatoren, mit 250 oder 500 kbaud.
• SAE J1939 CAN: 29-Bit-Identifikatoren, mit 250 kbaud.

Die Kompatibilität setzt ein unterstütztes Protokoll sowie die Verfügbarkeit von Daten zur drehzahl des motors und zur fahrzeuggeschwindigkeit voraus.

Installation und Einstellungen

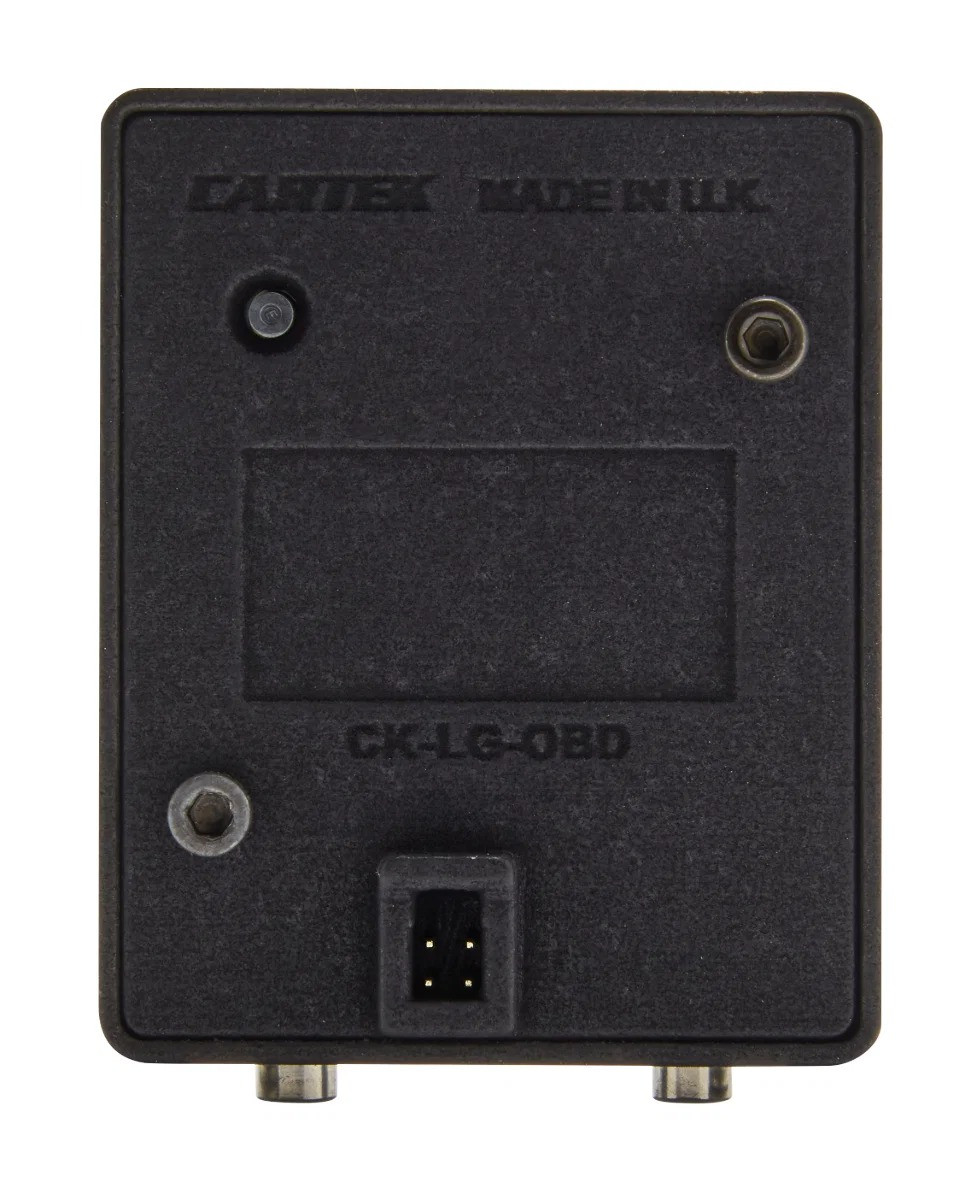

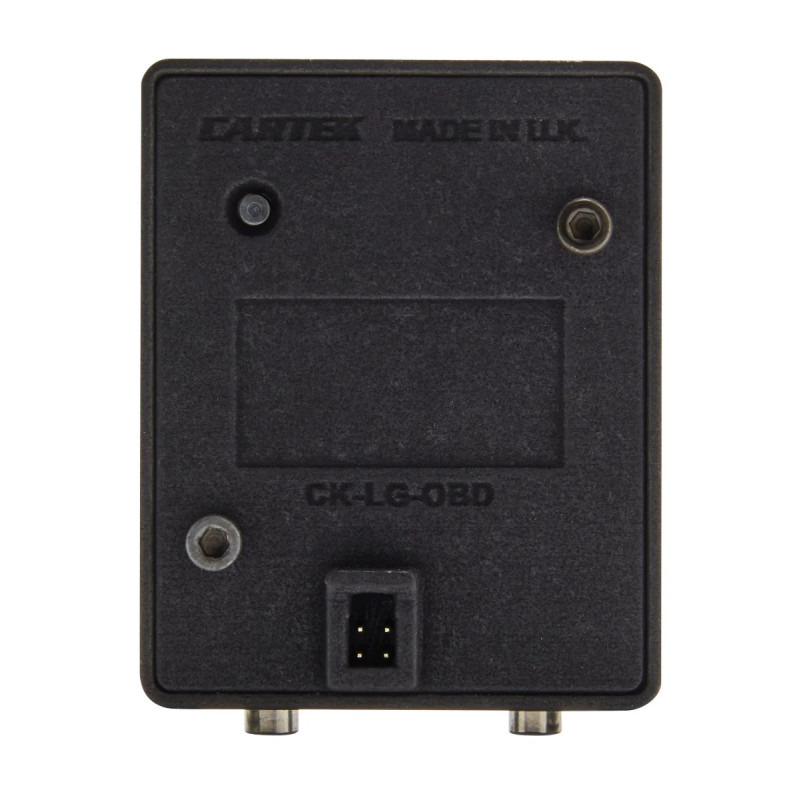

Befestigen Sie die Anzeige im Sichtfeld des Fahrers mit zwei M3-Schrauben von unten oder von hinten und schließen Sie dann das mitgelieferte Kabel an den OBD2-Stecker an. Bei einer Befestigung von unten beträgt die maximale Einschraubtiefe 8 mm.

Über die Taste auf der Rückseite lassen sich die Anzeige, das Einlernen der Gänge und die Schwellenwerte für das Shift-Light konfigurieren. Diese Schwellenwerte können bei ausgeschaltetem Motor eingegeben oder gemäß dem Cartek-Verfahren bei laufendem Motor eingestellt werden.

Das Anzeigegerät darf das einzige Gerät sein, das an die OBD2-Buchse angeschlossen ist. Es ist nicht mit OBD2-Verteilern kompatibel und darf nicht direkt an das Bordnetz des Fahrzeugs angeschlossen werden.

Vorteile

• Gänge und Shift-Light in einem kompakten Gehäuse vereint.
• OBD2-Anschluss ohne zusätzliche Verkabelung.
• Automatische Protokollerkennung.
• Anpassbare Anzeige und Helligkeit.
• Automatischer Standby-Modus bei ausgeschaltetem Motor.
